جزئیات محصول:
|
محصول: | 1صفحه نمایش LCD TFT 44 اینچی | قطعنامه: | 128x128 نقطه |
---|---|---|---|
جهت مشاهده: | ساعت 12:00 | رابط: | رابط SPI |
شماره پین: | 10 پین | ارتباط: | وصل کردن |
صفحه لمسی: | بدون، قابل تنظیم | پوشش شیشه ای: | قابل تنظیم |
درخشندگی سطحی: | 300 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | صفحه نمایش LCD ZIF FPC Connection TFT,1صفحه نمایش LCD TFT 44 اینچی,صفحه نمایش LCD TFT 128x128 پیکسل,1.44 Inch TFT LCD Display,128x128 Pixels TFT LCD Display |

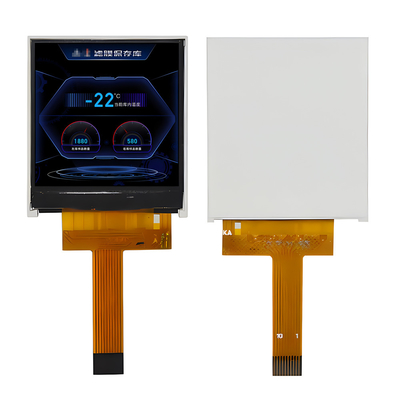

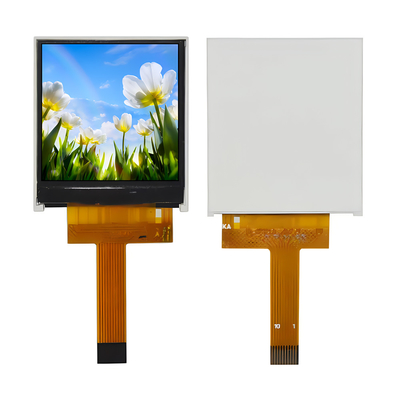

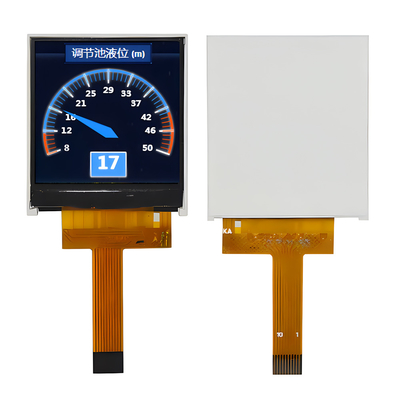

1.44 اینچ SPI TFT LCD ZIF Connection معرفی محصول
SFTO144JY-7177ANاین ماژول یک صفحه نمایش LCD TFT رنگی با اندازه قطر 1.44 اینچ و وضوح 128x128 است. این ماژول از رابط SPI پشتیبانی می کند و برنامه نویسی و استفاده از آن برای کاربران بسیار راحت است.اندازه ماژولSFTO144JY-7177ANمدل 29x34.41x2.2mm است و اندازه منطقه فعال 25.5x26.5mm است.با وجود اندازه کوچک آن ها، صفحه نمایش های کوچک TFT LCD به طور گسترده ای در صنایع مانند دستگاه های پوشیدنی هوشمند، ابزارها، دوربین های دیجیتال، برچسب های الکترونیکی، دستگاه های ارتباطی و خانه های هوشمند مورد استفاده قرار می گیرند.اين 1صفحه نمایش کوچک TFT.44 اینچیSFTO144JY-7177ANرابط SPI (مواصفات فرعی سریال) را به کار می گیرد که یک اتوبوس ارتباطی دوگانه و همزمان با سرعت بالا است که تنها چهار خط را بر روی پین های تراشه ای اشغال می کند.صرفه جویی در فضا برای پیچ های تراشه و طرح PCB.
کنترل کننده ST7735 در ماژول یکپارچه شده است، با محدوده ولتاژ منبع برق منطقی 3.0V تا 3.4V. می تواند در محدوده دمایی -20 °C تا +70 °C کار کند،و محدوده دمای نگهداری آن -30 °C تا +80 °C است. FPC ازSFTO144JY-7177ANمی تواند بر اساس نیازهای کاربر سفارشی شود و می تواند با صفحه لمسی مقاوم (RTP) یا صفحه لمسی ظرفیت دار مجهز باشد.
ویژگی ها
ماده | مشخصات | واحد |
حالت نمایش | معمولاً سياه، قابل انتقال | / |
جهت مشاهده | ساعت 12 | / |
رنگ ها | 262K | / |
IC درایو | COG ST7735S | / |
نوع رابط | SPI | / |
طرح ابعاد | 29.00 ((W) × 34.41 ((H) × 2.25 ((T) |
mm |
صفحه نمایش LCD منطقه فعال | 25.50 ((W) × 26.50 ((H) |
mm |
قطعنامه | 128 RGB ((H) × 128 ((V) | پیکسل |
پیکسل پیچ | 0.198 ((W) × 0.198 ((H) |
mm |
1.44 اینچ SPI TFT LCD ZIF Connection Productنقاشی
تعاریف پین رابط
نه |
نماد | توضیحات |
1 | LEDA | آنود چراغ پشتی |
2 | LEDK | کاتود نور پس زمینه |
3 | SPI4W | SPI با سه خط پایین فعال است. |
4 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
5 | GND | فلش زمین |
6 | CS | چیپ انتخاب پین ورودی |
7 | تنظیم مجدد | پین LCM Reset |
8 | SDA | سیگنال ورود/خرید SPI |
9 | SCL | ساعت رابط سریال |
10 | RS | دستورات / داده انتخاب ورودی پین |
حداکثر امتیازات مطلق
پارامتر | نماد | دقیقه | مکس | واحد |
ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
دمای کار | بالا | -20 | 70 | °C |
دمای ذخیره سازی | Tst | -30 | 80 | °C |
رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
پارامتر | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط |
ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
... |
جریان جلو | اگه |
... |
20 |
... |
mA |
... |
زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
تعاریف پین
پین |
نماد |
توضیحات |
1 | LEDA | آنود نور پس زمینه |
2 | GND | زمین |
3 | تنظیم مجدد | پین LCM Reset |
4 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
5 | SDA | ورودی داده های سریال |
6 | SCL | پین ساعت سریال |
7 | VDD | منبع برق برای آنالوگ ((2.8V-3.3V) |
8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
ویژگی های نوری
ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | یادداشت | |
انتقال (بدون قطب نما) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
انتقال (با قطب نما) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | اندازه گیری با قطبی کننده EWV، فقط برای مرجع | |
نسبت کنتراست |
CR |
Θ=0 نرمال نگاه کردن زاویه |
640 |
800 |
- |
- |
(۱) (۲) اندازه گیری با قطبی کننده EWV، فقط برای مرجع |
|
زمان پاسخ |
در حال افزایش | TR | - | 4 | 8 |
msec |
(۱) (۳) |
|
افتادن | TF | - | 12 | 24 | ||||
طیف رنگ | S ((%) | - | 53 | - | % | |||
رنگ رنگی (CIE1931)
|
سفید | Wx | 0.273 | 0.293 | 0.313 |
(۱) (۴) نور C از شیشه CF |
||
وای | 0.305 | 0.325 | 0.345 | |||||
قرمز | Rx | 0.616 | 0.636 | 0.656 | ||||
ری | 0.308 | 0.328 | 0.348 | |||||
سبز | Gx | 0.263 | 0.283 | 0.303 | ||||
جی ای | 0.511 | 0.531 | 0.551 | |||||
آبی | Bx | 0.115 | 0.135 | 0.155 | ||||
توسط | 0.114 | 0.134 | 0.154 | |||||
زاویه دید
|
. آره |
L |
CR>10 |
60 | 70 | - |
اندازه گیری با قطبی کننده EWV، فقط برای مرجع |
|
ΘR | 60 | 70 | - | |||||
. "ور" |
تو | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
جهت دید مطلوب | ساعت 12 | (5) |
نمودار طرحی
1.44 اینچ SPI TFT LCD ZIF Connectionمحصول Iجادوگر
