جزئیات محصول:
|
محصول: | 1.3 اینچ IPS TFT LCD | صفحه لمسی: | بدون |
---|---|---|---|
قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | با، قابل تنظیم |
جهت مشاهده: | IPS، زاویه دید رایگان | رابط: | رابط SPI |
شماره پین: | 24 پین | ارتباط: | وصل کردن |
درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | صفحه نمایش LCD 24 PIN,صفحه نمایش LCD TFT 240x240 پیکسل,1صفحه نمایش LCD TFT 3 اینچی,240x240 Pixels TFT LCD Display,1.3 Inch TFT LCD Display |
1.3 اینچ IPS TFT LCD با پوشش شیشه ای معرفی محصول
یک صفحه پوشش یک لنز شفاف است که به خارج از صفحه نمایش الکترونیکی متصل می شود، برای محافظت از هر دو صفحه نمایش لمسی و غیر لمسی استفاده می شود.با توسعه تکنولوژی اینترنت موبایل، تعداد سیستم های سرگرمی و سایر دستگاه ها در دوره رشد سریع محصولات الکترونیکی مصرفی به طور قابل توجهی افزایش یافته است،که به طور موثر باعث افزایش تقاضا برای محصولات پوشش می شود..
با تنوع شکل های صفحه نمایش، پوشش های کامپوزیت نوری به دلیل مزایای عملکردی خود به یک راه حل در حال ظهور برای پوشش های صفحه نمایش تبدیل شده اند.صفحات پوشش ترکیبی نوری از نظر مقاومت در برابر ضربه عملکرد بسیار خوبی دارند، انعکاس و انتقال و به طور گسترده ای توسط کاربران مورد استقبال قرار می گیرند.
SFTO130JY-7167AT یک صفحه نمایش LCD TFT مربع رنگی با اندازه قطبی 1.3 اینچ و وضوح 240x240 است. این ماژول از رابط SPI پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول مدل SFTO130JY-7167AT 26.16x29.22 میلی متر است و اندازه منطقه فعال 23.4x23.4 میلی متر است.
تکنولوژی IPS که در این محصول استفاده می شود، اطمینان می دهد که کاربران می توانند نمای پانورامیک صفحه نمایش و تجربه کاربر عالی را از هر جهت تجربه کنند.کنترل کننده ST7789P3 در ماژول ادغام شده است، با محدوده ولتاژ منبع برق منطقی 3.0V تا 3.6V. می تواند در محدوده دمای -20 °C تا +70 °C کار کند و محدوده دمای ذخیره سازی آن -30 °C تا +80 °C است.FPC SFTO130JY-7167AT می تواند با توجه به نیازهای کاربر سفارشی شود و می تواند با صفحه لمسی مقاوم (RTP) یا صفحه لمسی ظرفیت دار مجهز شود..
ویژگی
ماده | مطالب |
اندازه LCD | 1.3 اينچ ((شعاعي) |
حالت نمایش | معمولا سیاه |
قطعنامه | 240 ((H) RGB x 240 ((V) |
نقطه | 0.0975 (H) × 0.0975 ((V) mm |
منطقه فعال | 23.4 ((H) x 23.4 (V) mm |
اندازه ماژول | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
اندازه شیشه پوشش | قابل تنظیم |
رابط | SPI |
IC درایو | ST7789P3 |
روشنایی | 250 (TYP) cd/m2 |
جهت مشاهده | تمام منظره |
نور پس زمینه | 2 دی ال سفید |
دمای عملیاتی | -20°C ~ + 70°C |
دمای ذخیره | -30°C ~ + 80°C |
وزن | TBD |
1.3 اینچ IPS TFT LCD با پوشش شیشه ای
ویژگی های الکتریکی
پارامتر | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
جریان ورودی | آدرس |
... |
20 |
... |
mA |
روشنایی |
... |
250 |
... |
Cd/m2 |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
جریان جلو | اگه |
... |
20 |
... |
mA |
زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
ویژگی های نوری
ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
زاویه دید |
θ |
φ = 0o | 25°C | - | 80 | - |
درجه |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
نسبت کنتراست | CR | - | 25°C | 800 | - | - | |
رنگ مختصات CIE |
سفید | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
قرمز | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
سبز |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
آبی |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
انتقال (با قطبی کننده) | 4. 18 | 4.65 | % |

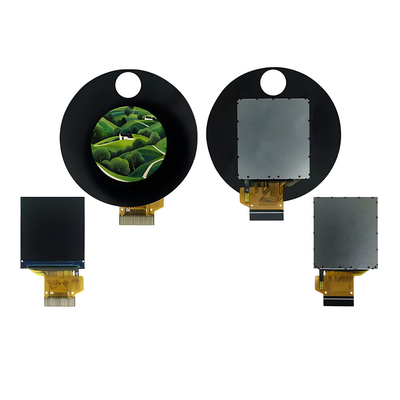

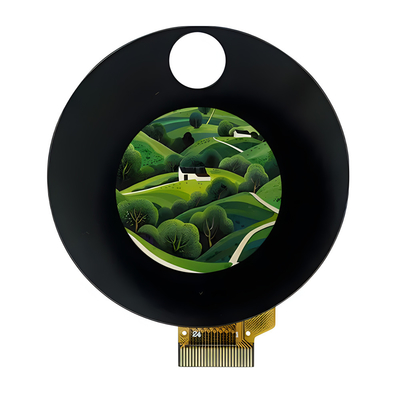

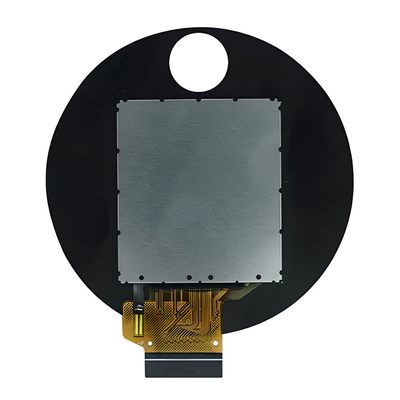

1.3 اینچ IPS TFT LCD با تصویر محصول شیشه پوشش
آزمون قابلیت اطمینان
ماده آزمایش |
حالت آزمایش |
بازرسی پس از آزمایش |
عملکرد در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
کار با دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
ذخیره سازی در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت | |
ذخیره سازی در دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
