جزئیات محصول:
|
| کلمات کلیدی: | 7 اینچ LVDS TFT LCD | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 1024*600 | پوشش شیشه ای: | ODM |
| رابط: | LVDS | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | شماره پین ها: | 20 پین |
| صفحه کنترل: | با | جهت مشاهده: | همه زاویه های دید |
| برجسته کردن: | ماژول LCD TFT در فضای باز,ماژول LCD TFT 1000 نیت,ماژول LCD TFT 7 اینچی,1000nits TFT LCD Module,7 Inch TFT LCD Module |
||

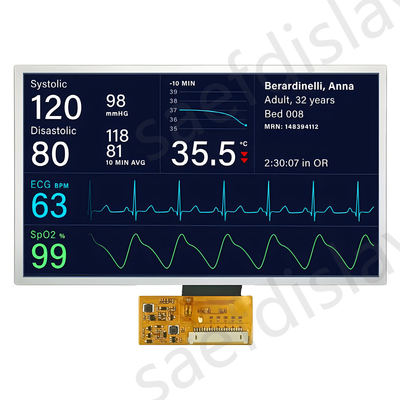

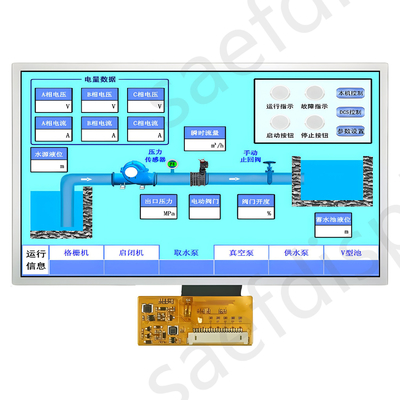

IPS TFT LCD 7" LVDS 1000nits 1024x600dots معرفی محصول
شماره مدل :SFTO700SH-7168A10-N
رابط LVDS به سیگنالینگ فرقی ولتاژ پایین اشاره دارد.تکنولوژی انتقال عمدتا برای کاهش کمبود مصرف انرژی بالا و تداخل الکترومغناطیسی EMI بزرگ در هنگام انتقال پهن باند با نرخ بیت بالا توسعه یافته است، به طوری که می تواند به طور موثر به کاهش سر و صدا و مصرف انرژی کم برسد.
مدل SFTO700SH-7168A10-N یک صفحه نمایش LCD TFT 7 اینچی IPS است که از رزولوشن 1024x600 نقطه پشتیبانی می کند. اندازه ماژول 165 ((H) × 100 ((V) × 5.7 ((D) mm است.مساحت موثر 154.2144 ((H) ×85.92 ((V) mm. این مانیتور TFT از رابط LVDS پشتیبانی می کند. با کمک سطوح نمایش ضد درخشش، صفحه نمایش نور را منعکس نمی کند و کیفیت تصویر بهتری را حفظ می کند.
مقدار روشنایی LCD 1000 cd/m2 و نسبت کنتراست آن (قیمت معمولی) 500 است:1ولتاژ قدرت از 3.0V تا 3.6V است؛ ارزش معمولی 3.3V است. در محدوده دمایی از -30 تا +80 °C کار می کند، دمای ذخیره سازی از -30 تا +80 °C است.
ویژگی ها
|
نه، نه |
ماده | مشخصات | واحد |
| 1 | اندازه پنل | 7 | اینچ |
| 2 | تعداد پیکسل ها | 1024 × 3 ((RGB) × 600 | پیکسل |
| 3 | منطقه فعال | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | پیکسل پیچ | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | ابعاد طرح | 165 ((H) × 100 ((V) × 5.7 ((D) | mm |
| 6 | ترتیب پیکسل | RGB - نوار | - |
| 7 | حالت نمایش | IPS با معمولا سیاه | - |
| 8 | جهت مشاهده | همه جهت مشاهده | - |
| 9 | رنگ نمایش | 16.7M | - |
| 10 | رابط | LVDS | - |
| 11 | نور پس زمینه | لامپ LED سفید | - |
| 12 | روشنایی | 1000 | cd/m2 |
| 13 | IC درایو | - | - |
| 14 | دمای کار | -30 تا 80 | oC |
| 15 | دمای ذخیره سازی | -30 تا 85 | oC |
| 16 | وزن | 116 ((نوع)) | g |
IPS TFT LCD 7 "LVDS 1000nits 1024x600 نقاط محصولنقاشی
تعریف پین
|
پین نه، نه |
نماد | I/O | عملکرد |
| 1 | VDD | P | منبع برق VDDIN=3.3V |
| 2 | VDD | P | منبع برق VDDIN=3.3V |
| 3 | LED_EN | من | منبع برق VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | زمین |
| 5 | RXIN0 | من | داده های دیفرانسیل 0-LVDS |
| 6 | RXIN0P | من | داده های دیفرانسیل 0+LVDS |
| 7 | GND | P | زمین |
| 8 | RXIN1N | من | داده های دیفرانسیل 1-LVDS |
| 9 | RXIN1P | من | داده های دیفرانسیل 1+LVDS |
| 10 | GND | P | زمین |
| 11 | RXIN2N | من | داده های دیفرانسیل 2-LVDS |
| 12 | RXIN2P | من | داده های دیفرانسیل 2+LVDS |
| 13 | GND | P | زمین |
| 14 | RX_CLKN | من | - ورودی ساعت دیفرانسیل LVDS |
| 15 | RX_CLKP | من | + ورودی ساعت دیفرانسیل LVDS |
| 16 | GND | P | زمین |
| 17 | RXIN3N | من | ورودی ساعت دیفرانسیل 3-LVDS |
| 18 | RXIN3P | من | ورودی ساعت دیفرانسیل 3+LVDS |
| 19 | PWM | من | روشنایی نور پس زمینه: سیگنال ولتاژ 0.7V تا 1.4V DC را اعمال کنید |
| 20 | VLED | P | منبع برق VLED=5 ~ 12V ((نوع.) |
شرایط عملیاتی معمولی
| ماده | نماد | ارزش ها | واحد | |||
| دقیقه ای | -آره. | مکس | ||||
| ولتاژ عرضه دیجیتال | VDD | 3 | 3.3 | 3.6 | V | |
| منبع برق برای LED | VLED | 4.8 | 5 | 12 | V | |
| IC قدرت ولتاژ را فراهم می کند | AVEE | -6 | -5 | -چهار.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| IC راننده ولتاژ داخلی را فراهم می کند | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| ولتاژ سیگنال ورودی | سطح پایین | VIL | 0 | - | 0.3*VDD | V |
| سطح بالا | HIV | 0.7*VDD | - | VDD | V | |
مشخصات نوری
| ماده | نماد | شرایط | ارزش ها | واحد | |||
| دقیقه ای | -آره. | مکس | |||||
| Viزاویه ی حرکت | تو | CR≥10 | - | 85 | - | درجه | |
| ΘD | - | 85 | - | ||||
| L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| زمان پاسخ | تن+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| نرمال | |||||||
| نگاه کردن | |||||||
| زاویه | |||||||
| نسبت کنتراست | CR | 400 | 500 | - | - | ||
| روشنایی | L | 1000 | - | cd/m2 | |||
| یکنواختی نوردهی | YU | 70 | 75 | - | % | ||
| رنگ رنگ (CIE1931) | سفید | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| قرمز | RX | - | - | - | |||
| RY | - | - | - | ||||
| سبز | GX | - | - | - | |||
| GY | - | - | - | ||||
| آبی | BX | - | - | - | |||
| توسط | - | - | - | ||||
IPS TFT LCD 7 اینچ LVDS 1000nits 1024x600dots محصول Iجادوگر
