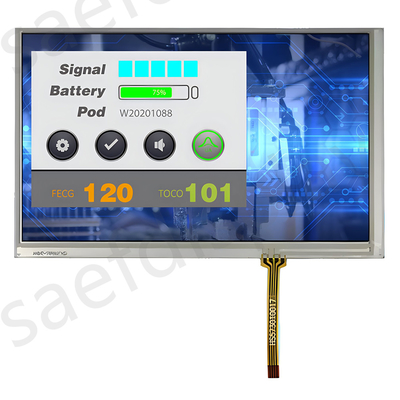

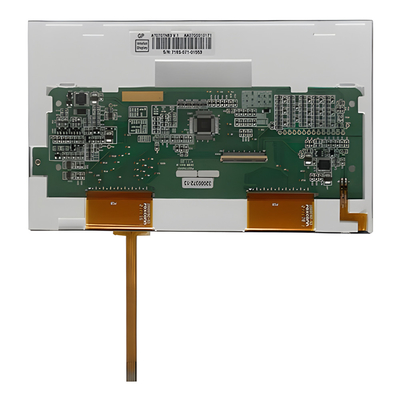

7 اینچ TFT 800x480 نقاط با معرفی محصول RTP
شماره مدل:SF-TC700I-9239D-T (به طور کامل با Innolux AT070TN83 سازگار است)
SF-TC700I-9239D-T یک صفحه نمایش LCD TFT متریکس فعال 7 اینچی است که دارای یک پنل لمسی مقاوم و وضوح 800x480 نقطه است.اندازه ماژول 165 (عرض) X104 (ارتفاع) X6 است.5 (عمق) میلی متر؛ منطقه موثر 152.4 (W) X91.44 (H) میلی متر. این مانیتور TFT از یک رابط RGB 24 بیتی پشتیبانی می کند. با کمک سطوح نمایش ضد درخشش،صفحه نمایش نور را منعکس نمی کند و کیفیت تصویر بهتر را حفظ می کند.
نسبت کنتراست این ماژول 500: 1 (ارزش معمولی) و روشنایی 300 نیت (ارزش معمولی) است. محدوده ولتاژ منبع برق LCM 3.0 ~ 3.6V است ، با مقدار معمولی 3.3V.این ماژول در محدوده دمای -20 تا +70 °C کار می کند، با دمای ذخیره سازی بین -30 تا +80 °C.
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 7.0 اینچ ((شعاعی) |
| عنصر راننده | ماتریس فعال a-Si TFT |
| قطعنامه | 800X3 ((RGB) X480 |
| حالت نمایش | به طور معمول سفيد، قابل انتقال |
| نقطه | 0.0635 ((W) X0.1905 ((H) mm |
| منطقه فعال | 152.4 (W) X91.44 (H) mm |
| اندازه ماژول | 165 ((W) X104 ((H) X6.5 ((D) mm |
| درمان سطح | ضد درخشش |
| ترتیب رنگ | نوار RGB |
| رابط | دیجیتال (TTL) |
| مصرف برق چراغ های پس زمینه | 2.500W (نوعی) |
| مصرف برق پنل | 0.825W (نوع) |
7 اینچ TFT 800x480 نقطه با RTP محصول طراحی
تعریف پین
| پين شماره | نماد | I/O | عملکرد |
| 1 | VLED | P | منبع برق برای راننده LED |
| 2 | VLED | P | منبع برق برای راننده LED |
| 3 | ADJ | من | روشنایی LED را با PWM Pulse تنظیم کنید |
| 4 | GLED | P | زمین برای مدار LED |
| 5 | GLED | P | زمین برای مدار LED |
| 6 | VCC | P | منبع برق برای مدار دیجیتال |
| 7 | VCC | P | منبع برق برای مدار دیجیتال |
| 8 | حالت | من | کنترل حالت DE یا HV |
| 9 | DE | من | فعال کردن داده ها |
| 10 | VS | من | ورودی سیگنال Vsync |
| 11 | HS | من | ورودی سیگنال Hsync |
| 12 | GND | P | زمین قدرت |
| 13 | B5 | من | ورودی داده آبی (MSB) |
| 14 | B4 | من | ورودی داده های آبی |
| 15 | B3 | من | ورودی داده های آبی |
| 16 | GND | P | زمین قدرت |
| 17 | B2 | من | ورودی داده های آبی |
| 18 | B1 | من | ورودی داده های آبی |
| 19 | B0 | من | ورودی داده های آبی (LSB) |
| 20 | GND | P | زمین قدرت |
| 21 | G5 | من | ورودی داده های سبز (MSB) |
| 22 | G4 | من | ورودی داده های سبز |
| 23 | G3 | من | ورودی داده های سبز |
| 24 | GND | P | زمین قدرت |
| 25 | G2 | من | ورودی داده های سبز |
| 26 | G1 | من | ورودی داده های سبز |
| 27 | G0 | من | ورودی داده های سبز (LSB) |
| 28 | GND | P | زمین قدرت |
| 29 | R5 | من | ورودی داده های قرمز (MSB) |
| 30 | R4 | من | ورودی داده های قرمز |
| 31 | R3 | من | ورودی داده های قرمز |
| 32 | GND | P | زمین قدرت |
| 33 | R2 | من | ورودی داده های قرمز |
| 34 | R1 | من | ورودی داده های قرمز |
| 35 | R0 | من | ورودی داده های قرمز (LSB) |
| 36 | GND | P | زمین قدرت |
| 37 | DCLK | من | ساعت نمونه |
| 38 | GND | P | زمین قدرت |
| 39 | L/R | من | جهت اسکن سمت چپ یا راست را انتخاب کنید |
| 40 | U/D | من | جهت اسکن بالا یا پایین را انتخاب کنید |
شرایط عملیاتی معمولی
| ماده | نماد | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | |||
| ولتاژ برق | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| مصرف جاری | ILED | - | 500 | 550 | mA |
| ولتاژ بالا منطق ورودی | HIV | 0.7VCC | - | VCC | V |
| ولتاژ پایین منطق ورودی | VIL | 0 | - | 0.3VCC | V |
| طول عمر LED | - | 40,000 | - | - | ساعت |
مشخصات نوری
| ماده | نماد | شرایط | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | ||||
| زاویه دید (CR≥10) | θL | Φ=180° ((9 ساعت) | 60 | 70 | - | درجه |
| θR | Φ=0° ((3 ساعت) | 60 | 70 | - | ||
| θT | Φ=90° ((۱۲ ساعت) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعت) | 60 | 70 | - | ||
| زمان پاسخ | تن | در حالت نرمال θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| نسبت کنتراست | CR | 400 | 500 | - | - | |
| رنگ رنگ | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| روشنایی | L | 250 | 300 | - | cd/m2 | |
| یکنواختی نوردهی | YU | 70 | 75 | - | % | |
