جزئیات محصول:
|
| محصول: | 9 اینچ RGB TFT | قطعنامه: | 800 RGB x 480 |
|---|---|---|---|
| صفحه لمسی: | RTP | رابط: | رنگ RGB |
| درخشندگی سطحی: | 400 cd/m2 (nits) | جهت مشاهده: | 6 ساعت |
| شماره پین: | 50 پین | طرح "دم": | 211.1 (W)×126.5 (H)×7.3 (D) (mm) |
| منطقه فعال: | 201.8 (H) × 114.5 ((V) (ملی متر) | درمان سطح: | پوشش سخت (3H) |
| رنگ های نمایش: | 16.7 م | ارتباط: | ZIF |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 9 اینچ دستگاه زیبایی,صفحه نمایش دستگاه زیبایی 800x480,صفحه نمایش دستگاه زیبایی RTP,800x480 Beauty Device Display Screen,RTP Beauty Device Display Screen |
||

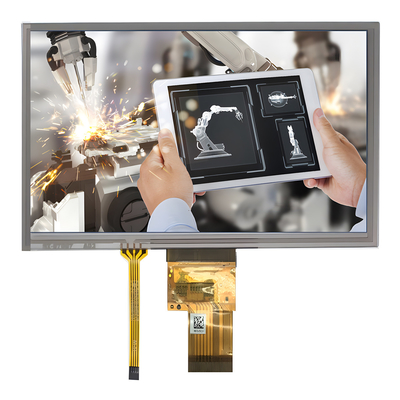

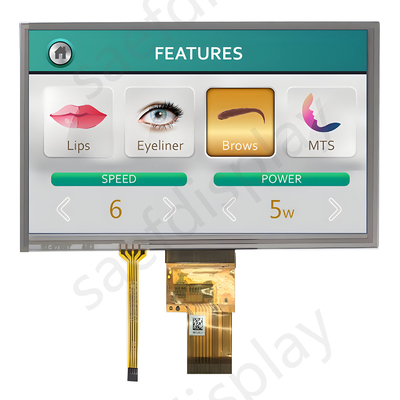

9 اینچ TFT LCD 800x480 با RTP معرفی محصول
SFTO900SH-7170A4T یک صفحه نمایش LCD TN TFT با روشنایی 800 × 4800 است. اندازه ماژول 211.1 ((W) × 126.5 ((H) × 7.3 ((D) میلی متر است، با یک منطقه موثر 201.8 × 114.5 میلی متر و ابعاد قطبی 9 اینچ است.این ماژول TFT از تکنولوژی TN استفاده می کند، با نسبت چشم انداز معمولی 4: 3 و زاویه دید گسترده (70/70/50/70 درجه) ، که دارای مزیت هزینه خوبی است و تجربه بصری مشتریان از محصولات خود را افزایش می دهد.
علاوه بر این ، SFTO900SH-7170A4T سه ویژگی محصول را ارائه می دهد: روشنایی بالا (1000 cd / m2) ، کنتراست بالا (800: 1) و ضد درخشش.این ویژگی ها نمایش تصویر را در محیط های روشنایی پیچیده بهبود می بخشند، افزایش تجربه بصری محصولات مشتری در شرایط مختلف.
ماژول TFT از رابط RGB 24 بیتی (کانکتور Hirose FT12A-50S-0.5H) استفاده می کند. سری 9 اینچی یک پیکربندی اختیاری برای LVDS، MIPI،و رابط های RGB، بسته به الزامات MCU مشتری. آن را به طور گسترده ای در ابزار و متر، دستگاه های Bueaty، دستگاه های GPS، ترمینال های POS، خواننده های پول نقد، اسکنرها،اتوماسیون خانگی، تماس های کنفرانس، تحلیلگرها، لوازم خانگی، اتوماسیون خانگی و سیستم های امنیتی.
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 9.0 اینچ ((شعاعی) |
| عنصر راننده | ماتریس فعال a-Si TFT |
| قطعنامه | 800 × 3 ((RGB) × 480 |
| حالت نمایش | به طور معمول سفيد و قابل انتقال |
| نقطه | 0.0825 ((W) × 0.2327 ((H) mm |
| منطقه فعال | 198.000 ((W) × 111.696 ((H) mm |
| اندازه ماژول | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| اندازه ماژول ((با RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| درمان سطح | ضد درخشش |
| ترتیب رنگ | نوار RGB |
| رابط | رنگ RGB |
| جهت نمایش ((گرای معکوس) | ساعت 6 |
| مصرف برق چراغ های پس زمینه | 2.046W ((نوع)) |
| مصرف برق پنل | 0.360W ((نوع)) |
| وزن | TBD |
9 اینچ TFT LCD 800x480 با محصول RTPنقاشی
حداکثر امتیازات مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
|
| دقیقه ای | مکس | ||||
|
ولتاژ برق |
DVDD | -0.3 | 5.0 | V | |
| AVDD | -0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | -دوازده0 | -دو تا0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
دمای عملیات دمای ذخیره سازی |
TOP | -20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| ولتاژ LED معکوس | VR | - | 1.2 | V | هر LED یادداشت 2 |
| جریان جلو LED | اگر | - | 25 | mA | هر LED |
مصرف فعلی
(GND=AVSS=0V)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
|
جریان برای راننده |
IGH | - | 0.3 | 1 | mA | VGH =17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
شرایط رانندگی با نور پس زمینه
|
|
نماد |
ارزش ها |
واحد |
||
| دقیقه ای | -آره. | مکس | |||
| ولتاژ برای روشنایی LED | VL | 8.4 | 9.3 | 10.2 | V |
| جریان برای روشنایی LED | IL | 198 | 220 | 242 | mA |
| طول عمر LED | - | 40,000 | - | - | ساعت |
تعریف پین
| نه، نه | نماد | I / O | عملکرد |
| 1 | VLED | - | قدرت برای روشنایی LED |
| 2 | VLED | - | قدرت برای روشنایی LED |
| 3 | GLED | - | زمین برای روشنایی LED |
| 4 | GLED | - | زمین برای روشنایی LED |
| 5 | GND | P | زمین قدرت |
| 6 | VCOM | من | ولتاژ مشترک |
| 7 | DVDD | P | قدرت برای مدار دیجیتال |
| 8 | حالت | من | انتخاب حالت DE/SYNC |
| 9 | DE | من | فعال کردن ورودی داده |
| 10 | VS | من | ورودی همگام سازی عمودی |
| 11 | HS | من | ورودی همگام سازی افقی |
| 12 تا 19 | B7 - B0 | من | داده های آبی (MSB) |
| 20 - 27 | G7 - G0 | من | داده های سبز (MSB) |
| 28 تا 35 | R7 | من | داده های قرمز (MSB) |
| 36 | GND | P | زمین قدرت |
| 37 | DCLK | من | ساعت نمونه |
| 38 | GND | P | زمین قدرت |
| 39 | L/R | من | انتخاب چپ / راست |
| 40 | U/D | من | انتخاب بالا / پایین |
| 41 | VGH | P | دروازه ON ولتاژ |
| 42 | VGL | P | ولتاژ دروازه OFF |
| 43 | AVDD | P | قدرت برای مدار آنالوگ |
| 44 | تنظیم مجدد | من | پین تنظیم مجدد جهانی. |
| 45 | NC | - | هيچ ارتباطي وجود نداره |
| 46 | VCOM | من | ولتاژ مشترک |
| 47 | DITHB | من | عملکرد دیتر کردن |
| 48 | GND | P | زمین قدرت |
| 49 | NC | - | هيچ ارتباطي وجود نداره |
| 50 | NC | - | هيچ ارتباطي وجود نداره |

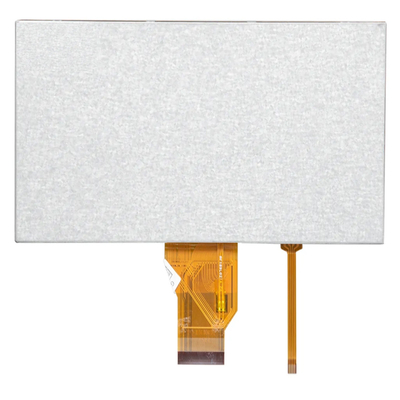

9 اینچ TFT LCD 800x480 با محصول RTPتصویر
آزمون قابلیت اطمینان
| ماده آزمایش |
حالت آزمایش
|
بازرسی پس از آزمایش |
| عملکرد در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
| کار با دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| ذخیره سازی در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت | |
| ذخیره سازی در دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
| شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
| آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
| آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
