جزئیات محصول:
|
| محصول: | 9 اینچ RGB TFT | قطعنامه: | 800 RGB x 480 |
|---|---|---|---|
| صفحه لمسی: | RTP | رابط: | رنگ RGB |
| درخشندگی سطحی: | 400 cd/m2 (nits) | جهت مشاهده: | 6 ساعت |
| شماره پین: | 50 پین | طرح "دم": | 211.1 (W)×126.5 (H)×7.3 (D) (mm) |
| منطقه فعال: | 201.8 (H) × 114.5 ((V) (ملی متر) | درمان سطح: | پوشش سخت (3H) |
| رنگ های نمایش: | 16.7 م | ارتباط: | ZIF |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه لمسی مقاوم TFT LCD,800*480 نقطه LCD TFT,صفحه LCD TFT 9 اینچی,800*480 Dots TFT LCD,9 Inch TFT LCD |
||
معرفی محصول RGB 9 اینچ TFT با RTP
SFTO900SH-7170A4T یک صفحه نمایش LCD TN TFT با روشنایی 800 × 4800 است. اندازه ماژول 211.1 ((W) × 126.5 ((H) × 7.3 ((D) میلی متر است، با یک منطقه موثر 201.8 × 114.5 میلی متر و ابعاد قطبی 9 اینچ است.این ماژول TFT از تکنولوژی TN استفاده می کند، با نسبت چشم انداز معمولی 4: 3 و زاویه دید گسترده (70/70/50/70 درجه) ، که دارای مزیت هزینه خوبی است و تجربه بصری مشتریان از محصولات خود را افزایش می دهد.
علاوه بر این ، SFTO900SH-7170A4T سه ویژگی محصول را ارائه می دهد: روشنایی بالا (1000 cd / m2) ، کنتراست بالا (800: 1) و ضد درخشش.این ویژگی ها نمایش تصویر را در محیط های روشنایی پیچیده بهبود می بخشند، افزایش تجربه بصری محصولات مشتری در شرایط مختلف.
ماژول TFT از رابط 24 بیتی RGB استفاده می کند (کانکتور Hirose FT12A-50S-0.5H).بسته به الزامات MCU مشتری.
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 9.0 اینچ ((شعاعی) |
| عنصر راننده | ماتریس فعال a-Si TFT |
| قطعنامه | 800 × 3 ((RGB) × 480 |
| حالت نمایش | به طور معمول سفيد و قابل انتقال |
| نقطه | 0.0825 ((W) × 0.2327 ((H) mm |
| منطقه فعال | 198.000 ((W) × 111.696 ((H) mm |
| اندازه ماژول | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| اندازه ماژول ((با RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| درمان سطح | ضد درخشش |
| ترتیب رنگ | نوار RGB |
| رابط | رنگ RGB |
| جهت نمایش ((گرای معکوس) | ساعت 6 |
| مصرف برق چراغ های پس زمینه | 2.046W ((نوع)) |
| مصرف برق پنل | 0.360W ((نوع)) |
| وزن | TBD |
RGB 9 اینچ TFT با محصول RTPنقاشی
حداکثر امتیازات مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
|
| دقیقه ای | مکس | ||||
|
ولتاژ برق |
DVDD | -0.3 | 5.0 | V | |
| AVDD | -0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | -دوازده0 | -دو تا0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
دمای عملیات دمای ذخیره سازی |
TOP | -20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| ولتاژ LED معکوس | VR | - | 1.2 | V | هر LED یادداشت 2 |
| جریان جلو LED | اگر | - | 25 | mA | هر LED |
شرایط عملیاتی معمولی
(GND=AVSS=0V، یادداشت 1)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
|
ولتاژ برق |
DVDD | 3.0 | 3.3 | 3.6 | V | یادداشت 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | -پنج تا7 | -پنج تا0 | -چهار.3 | V | ||
| ولتاژ سیگنال ورودی | VCOM | 3.2 | 4.2 | 5.2 | V | یادداشت 4 |
| ولتاژ بالا منطق ورودی | HIV | 0.7 DVDD | - | DVDD | V |
یادداشت 3 |
| ولتاژ پایین منطق ورودی | VIL | 0 | - | 0.3 DVDD | V | |
توجه: مطمئن شوید که DVDD و VGL را ابتدا بر روی LCD و سپس VGH اعمال کنید.
توجه: تنظیمات DVDD باید با ولتاژ خروجی سیگنال (به توجه به توجه 3) صفحه سیستم مشتری مطابقت داشته باشد.
توجه: DCLK,HS,VS,RESET,U/D,L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
توجه: VCOM معمولی فقط یک مقدار مرجع است، باید با توجه به هر LCM بهینه شود.
مصرف فعلی
(GND=AVSS=0V)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
|
جریان برای راننده |
IGH | - | 0.3 | 1 | mA | VGH =17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
شرایط رانندگی با نور پس زمینه
|
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه ای | -آره. | مکس | ||||
| ولتاژ برای روشنایی LED | VL | 8.4 | 9.3 | 10.2 | V | یادداشت 1 |
| جریان برای روشنایی LED | IL | 198 | 220 | 242 | mA | |
| طول عمر LED | - | 40,000 | - | - | ساعت | یادداشت 2 |
توجه: ولتاژ تغذیه LED با تعداد LED در Ta = 25°C و IL = 220mA تعریف می شود.
توجه: زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در Ta = 25 ° C و IL = 220mA تعریف شده است.
IL عملیاتی کمتر از 220 mA است.
تعریف پین
| نه، نه | نماد | I / O | عملکرد |
| 1 | VLED | - | قدرت برای روشنایی LED |
| 2 | VLED | - | قدرت برای روشنایی LED |
| 3 | GLED | - | زمین برای روشنایی LED |
| 4 | GLED | - | زمین برای روشنایی LED |
| 5 | GND | P | زمین قدرت |
| 6 | VCOM | من | ولتاژ مشترک |
| 7 | DVDD | P | قدرت برای مدار دیجیتال |
| 8 | حالت | من | انتخاب حالت DE/SYNC |
| 9 | DE | من | فعال کردن ورودی داده |
| 10 | VS | من | ورودی همگام سازی عمودی |
| 11 | HS | من | ورودی همگام سازی افقی |
| 12 تا 19 | B7 - B0 | من | داده های آبی (MSB) |
| 20 - 27 | G7 - G0 | من | داده های سبز (MSB) |
| 28 تا 35 | R7 | من | داده های قرمز (MSB) |
| 36 | GND | P | زمین قدرت |
| 37 | DCLK | من | ساعت نمونه |
| 38 | GND | P | زمین قدرت |
| 39 | L/R | من | انتخاب چپ / راست |
| 40 | U/D | من | انتخاب بالا / پایین |
| 41 | VGH | P | دروازه ON ولتاژ |
| 42 | VGL | P | ولتاژ دروازه OFF |
| 43 | AVDD | P | قدرت برای مدار آنالوگ |
| 44 | تنظیم مجدد | من | پین تنظیم مجدد جهانی. |
| 45 | NC | - | هيچ ارتباطي وجود نداره |
| 46 | VCOM | من | ولتاژ مشترک |
| 47 | DITHB | من | عملکرد دیتر کردن |
| 48 | GND | P | زمین قدرت |
| 49 | NC | - | هيچ ارتباطي وجود نداره |
| 50 | NC | - | هيچ ارتباطي وجود نداره |

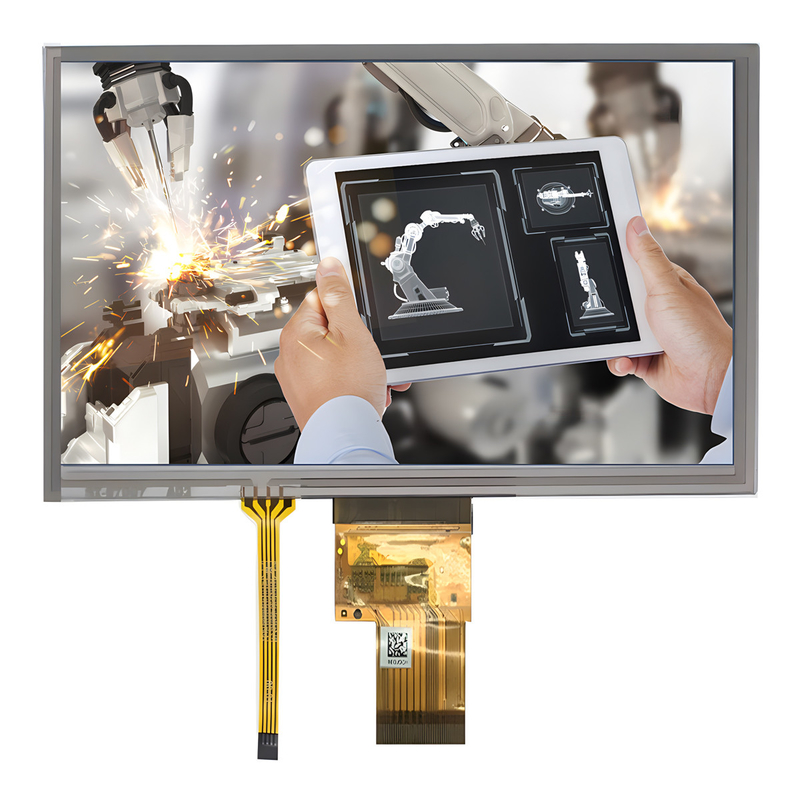

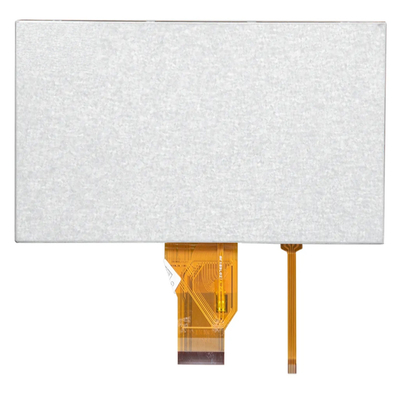

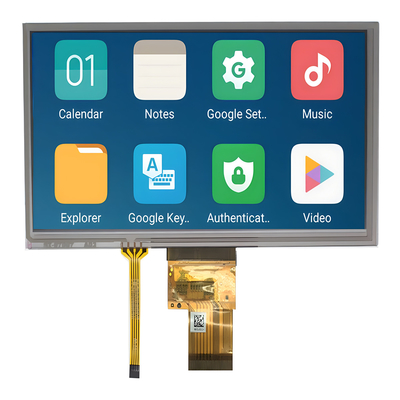

RGB 9 اینچ TFT با محصول RTPتصویر
