جزئیات محصول:
|
| محصول: | ماژول SPI 3.2 اینچی | ساختار ماژول: | PCB TFT+RTP+SPI |
|---|---|---|---|
| قطعنامه: | 240x320 نقطه | رابط: | 4 سیم SPI |
| صفحه لمسی: | با صفحه نمایش لمسی مقاومتی | آی سی درایور: | ILI9341 |
| بعد طرح کلی: | 55.04x89.3 (mm) | منطقه فعال: | 48.6x64.8 (mm) |
| شماره پین: | چهارده پین | دمای عملیاتی: | -20°C~70°C |
| دمای ذخیره: | -30 ~ 80 ℃ | ولتاژ کاری: | 3.3 ولت / 5 ولت |
| مصرف برق: | ~ 90 میلی آمپر | وزن: | ~ 25 گرم |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | 3ماژول نمایش صفحه LCD TFT 2 اینچی,ILI9341 صفحه لمسی LCD راننده,صفحه لمسی LCD 240x320 نقطه,ILI9341 Driver LCD Touch Screen,LCD Touch Screen 240x320 Dots |
||
3.2 اینچ SPI Serial Interface TFT Module معرفی محصول
SFTM320XM-7169AT یک ماژول LCD 3.2 اینچی است که یک روش ارتباطی 4 سیم SPI را اتخاذ می کند ، با یک IC درایور ILI9341 ، وضوح 240x320 و عملکرد لمسی (اختیاری).این ماژول شامل یک صفحه نمایش LCD است، مدار کنترل روشنایی پس زمینه و مدار کنترل صفحه لمسی.
ویژگی
| محصول: | 3ماژول SPI 2 اينچ |
| ساختار ماژول: | PCB های TFT+RTP+SPI |
| قطعنامه: | 240x320 نقطه |
| رابط: | 4 SPI سیم |
| صفحه لمسی: | با صفحه لمسی مقاوم |
| آي سي راننده: | ILI9341 |
| ابعاد طرح: | 55.04x89.3 (ملی متر) |
| منطقه فعال: | 48.6x64.8 (ملی متر) |
| شماره پین: | 14 پین |
| دمای عملیاتی: | -20°C~70°C |
| دمای ذخیره سازی: | -30°C تا 80°C |
| ولتاژ کاری: | 3.3V / 5V |
| مصرف برق: | ~90mA |
| وزن: | ~ 25 گرم |
پیکربندی سخت افزار
مدار سخت افزاری این ماژول LCD شامل سه بخش اصلی است: مدار کنترل صفحه نمایش LCD، مدار کنترل صفحه لمسی و مدار کنترل روشنایی پس زمینه.
1، مدار کنترل صفحه نمایش LCD برای کنترل پین های LCD از جمله پین های کنترل و پین های انتقال داده استفاده می شود.
2، مدار کنترل صفحه لمسی می تواند پاسخ لمسی صفحه لمسی و خواندن مختصات لمسی را کنترل کند (مخصوص صفحه لمسی).
3، مدار کنترل نور پس زمینه برای کنترل روشنایی و کمرنگ شدن نور پس زمینه استفاده می شود. البته اگر کنترل نور پس زمینه مورد نیاز نیست،این مدار می تواند حذف شود و پین کنترل روشنایی عقب می تواند به طور مستقیم به یک 3 متصل شود.3 ولتاژ برق
3.2 اینچ SPI Serial Interface TFT Module نقشه محصول
تعریف پین
| نه | پین | توضیحات |
| 1 | VCC | LCD منبع برق مثبت (3.3V ~ 5V) |
| 2 | GND | LCD زمین |
| 3 | CS | انتخاب تراشه LCD |
| 4 | تنظیم مجدد | تنظیم مجدد صفحه LCD |
| 5 | DC/RS | سیگنال ثبت LCD/انتخاب داده |
| 6 | SDI ((MOSI) | سیگنال داده ی نوشتن اتوبوس SPI LCD |
| 7 | SCK | سیگنال ساعت LCD SPI Bus |
| 8 | LED |
سیگنال کنترل نور پس زمینه (نمایی سطح بالا، اگر هیچ کنترل مورد نیاز نیست، لطفا به 3.3V متصل شوید) |
| 9 | SDO ((MISO) | سیگنال داده خواندن بس LCD SPI (اگر لازم نباشد، می تواند قطع شود) |
|
در زیر پین های صفحه لمسی هستند. اگر آنها لمسی ندارند یا نیازی به عملکرد لمسی ندارند، می توانند قطع شوند. |
||
| 10 | T_CLK | سیگنال ساعت اتوبوس SPI با صفحه لمسی |
| 11 | T_CS | سیگنال انتخاب تراشه صفحه لمسی |
| 12 | T_DIN | سیگنال ورودی اتوبوس SPI با صفحه لمسی |
| 13 | T_DO | سیگنال خروجی اتوبوس SPI با صفحه لمسی |
| 14 | T_IRQ | سیگنال قطع صفحه لمسی |

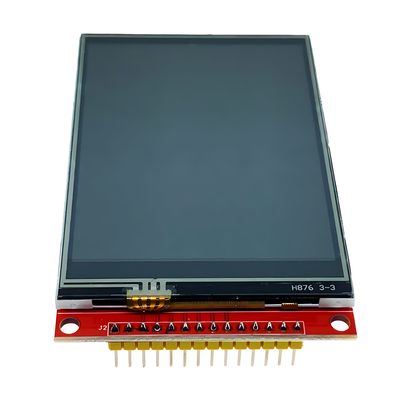

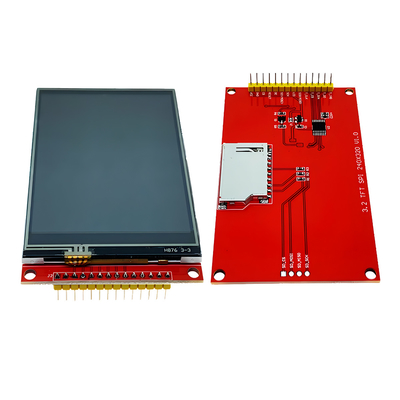

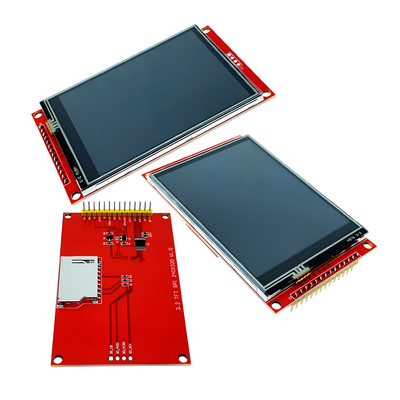

3.2 اینچ SPI Serial Interface TFT Module تصویر محصول
