جزئیات محصول:
|
محصول: | ال سی دی SPI TFT 2.2 اینچی | قطعنامه: | 176x220 |
---|---|---|---|
صفحه لمسی: | با صفحه نمایش لمسی مقاومتی | رابط: | SPI |
پوشش شیشه ای: | سفارشی شود | جهت مشاهده: | ساعت 12:00 |
آی سی درایور: | ILI9225G یا معادل آن | ارتباط: | اتصال (قابل تنظیم) |
درخشندگی: | 2/0 سی دی/متر مربع (nits) | شماره پین: | چهارده پین |
طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD TFT گرافیکی,2صفحه نمایش LCD TFT 2 اینچی,صفحه نمایش LCD SPI TFT,2.2 Inch TFT LCD Display,SPI TFT LCD Display |
2.2 اینچ SPI QCIF TFT توضیحات محصول
مشخصات مکانیکی
ماده | مشخصات | واحد |
اندازه صفحه نمایش | 2.2 | اینچ |
ابعاد خط بیرونی | 43*56.16*2.3 | mm |
IC درایور | ILI9225G | - |
نوع رابط | 4-SPI | - |
2.2 اینچ SPI QCIF محصول TFTنقاشی
توضیحات PIN
نه | نام PIN | I/O | توضیحات |
1 | GND | من | زمین |
2 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
3 | SCL | من | در رابط سریال، این به عنوان SCL استفاده می شود. |
4 | D/C | من | در SPI 4 خط، این پین به عنوان D / CX (انتخاب داده / دستور) استفاده می شود. |
5 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
6 | SDA/SDO | من | ورود تاریخ/خروج داده |
7 | NC | - | - |
8 | GND | من | زمین |
9 | VCC | من | منبع برق 2.8V ولتاژ |
10 | A | اوه | آنود LED |
11 تا 14 | K1-K4 | اوه | کاتود LED |
حداکثر محدوده مطلق
ماده | نماد | ارزش | واحد |
ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
ولتاژ ورودی | شراب | VDD+03 | V |
دمای کار | بالا | -20 تا 70 | °C |
دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
نور پس زمینه ویژگی های الکتریکی و نوری
ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=60 mA |
جریان عرضه | اگه | - | 60 | - | mA | - |
ولتاژ معکوس | Vr | - | - | 5 | V | - |
از بین رفتن قدرت | Pd | - | 19.2 | - | mW | - |
شدت نور برای LCM |
- |
200 | 250 | - | Cd/m2 | اگر=60 mA |
یکسانی برای LCM | - | 80 | - | - | % | اگر=60 mA |
رنگ روشنایی | سفید |
ویژگی های نوری
نه، نه | ماده | نماد | شرایط | مشخصات | واحد | |||
دقیقه | نوع | مکس | ||||||
1 | زمان پاسخ | Tr+Tf | 25°C | - | 20 | - | خانم | |
2 | انتقال (با PL) | T ((%) | - | - | 5.0 | - | - | |
3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 500 | - | - | |
4 |
زاویه دید
|
. آره | θR | CR>10 | - | 55 | - | درجه |
θL | - | 55 | - | |||||
. "ور" | Θ+ | - | 55 | - | ||||
... | - | 25 | - |

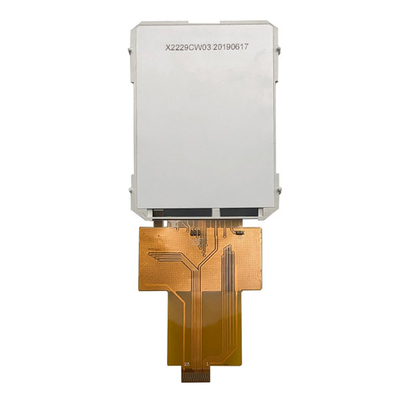

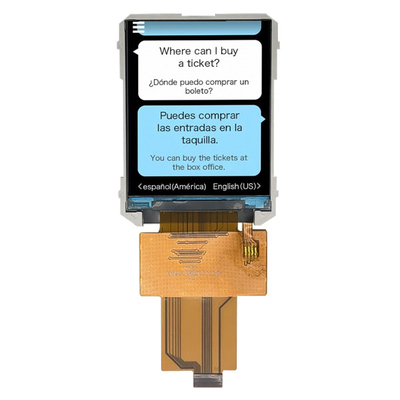

2.2 اینچ SPI QCIF TFT تصویر محصول
