جزئیات محصول:
|
| محصول: | صفحه نمایش لمسی گرد 3.6 اینچی TFT | قطعنامه: | 544 (RGB) × 506 نقطه |
|---|---|---|---|
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | صفحه لمسی: | صفحه نمایش لمسی خازنی (CTP) |
| جهت مشاهده: | زاویه دید کامل IPS | آی سی درایور: | ST72566 |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| رابط: | RGB 24 بیتی | طول عمر LED: | 40000 ساعت |
| بالا:: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد | بعد طرح کلی: | 107.13 (W ) × 107.13 (H) × 9.76 (T) میلی متر |
| منطقه فعال: | 89.76 (W) x83.49 (H) میلی متر | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 544*506 صفحه نمایش LCD TFT,3صفحه نمایش LCD TFT 6 اینچی,صفحه نمایش LCD TFT OEM,3.6 Inch TFT LCD Display,OEM TFT LCD Display |
||
ماژول صفحه نمایش دور TFT 3.6 اینچی با صفحه لمسی ظرفیت
TS8036WV001-T یک متریکس فعال رنگ TFT (ترانزیستور فیلم نازک) 3.6 اینچی است که از TFT سیلیکون بی شکل به عنوان دستگاه سوئیچ استفاده می کند.این مدل شامل یک پانل TFT-LCD است، مدار درایور، واحد روشنایی پس زمینه و صفحه لمسی ظرفیت دار. وضوح 3.6 اینچ دور TFT-LCD 544x506 پیکسل است و می تواند تا 16.7 میلیون رنگ را نمایش دهد.این LCD TFT دایره ای مجهز به IC ST72566 است و از رابط RGB 24 بیتی پشتیبانی می کند. مجهز به یک صفحه لمسی PCAP 5 نقطه ای است که از رابط I2C پشتیبانی می کند.عملکرد چند لمسی و عملکرد بصری عالی آن را به یک انتخاب ایده آل برای برنامه های کاربردی سخت می کند.
ولتاژ ورودی پایین: VDD: 2.7 ~ 3.6V
رنگ های صفحه نمایش LCD TFT: 16.7M رنگ
رابط پردازنده: RGB 24BIT
مدار برق داخلی
|
اطلاعات عمومی
|
مشخصات | واحد |
| صفحه اصلی | ||
| منطقه نمایش ((AA)) | 89.76 ((H) * 83.49 ((V) (3.6 اینچ)) | mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 16.7M | رنگ ها |
| تعداد پیکسل ها | 544 ((RGB) *506 | نقطه ها |
| ترتیب پیکسل | نوار عمودی RGB | - |
| پیچ پیکسل | 0.165 ((H) *0.165 ((V) | mm |
| زاویه دید | همه | ساعت |
| IC درایو | ST72566 | - |
| ترتیب پیکسل رنگ | نوار عمودی RGB | |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار | -30+85 | °C |
| دمای ذخیره سازی | -30+85 | °C |
اطلاعات مکانیکی
|
ماده
|
دقیقه ای |
-آره. |
مکس |
واحد |
یادداشت | |
| اندازه ماژول | افقی ((H) | - | 107.13 | - | mm | -0.1 |
| عمودی ((V) | - | 107.13 | - | mm | -0.1 | |
| عمق ((D) | - | 9.76 | - | mm | ±0.4 | |
| وزن | - | TBD | - | g | - | |
ماژول صفحه نمایش دور TFT 3.6 اینچی با صفحه لمسی ظرفیتنقاشی
توضیحات PIN
|
شماره رمزي |
نماد |
سطح | توضیحات |
| 1 | LEDK | L | چراغ پشتي... |
| 2 | LEDA | H | نور پس زمینه+ |
| 3 | GND | H | زمین قدرت |
| 4 | VCC | H | منبع برق ((2.7-3.6V) |
| 5 تا 12 | R0-R7 | H/L | اتوبوس داده قرمز |
| 13 تا 20 | G0-G7 | H/L | اتوبوس داده سبز |
| 21 تا 28 | B0-B7 | H/L | اتوبوس داده های آبی |
| 29 | GND | L | زمین قدرت |
| 30 | DCLK | H/L | پین سیگنال ساعت پیکسل |
|
31 |
DISP | H/L | به VDD در حالت کار عادی متصل شده است. به GND متصل شده است، IC در حالت آماده است. |
| 32 | HSYNC | H/L | همگام سازي افقي |
| 33 | VSYNC | H/L | همگام سازي عمودي |
| 34 | DE | H/L | سیگنال فعال کردن داده |
|
35 |
AUTODL |
H/L |
پین کنترل عملکرد OPT |
| 36 | CS | H/L | چیپ انتخاب پین ورودی |
| 37 | SCL | H/L | ورودی ساعت سریال |
| 38 | SDA | H/L | پین ورودی داده های سریال |
| 39 | NTC1 | / | ترمستور رو وصل کن |
| 40 | NTC2 | / | ترمستور رو وصل کن |
بالاترين درجه بندي مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
|
| دقیقه | مکس | |||
| ولتاژ تغذیه برای مدار منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ تغذیه برای مدار آنالوگ | VCI | -0.3 | 4.6 | V |
ویژگی های الکتریکی DC
|
ماده
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| منبع برق | VCC | 2.7 | 2.8 | 3.3 | V | |
| حالت عادی مصرف فعلی | Icc | - | - | 55 | mA | VCC=3.3V |
| دروازه TFT ON ولتاژ | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF ولتاژ | VGL | -8 | -12 | -12 | V | |
ویژگی های واحد چراغ پشتی
|
ماده
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس. | ||||
| ولتاژ تغذیه جلو | Vf | 13.5 | - | 16 | V | |
| عرضه آینده در حال حاضر | اگه | - | 180 | - | mA | |
| روشنایی LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| یکنواختی | / | 80 | % | - | ||

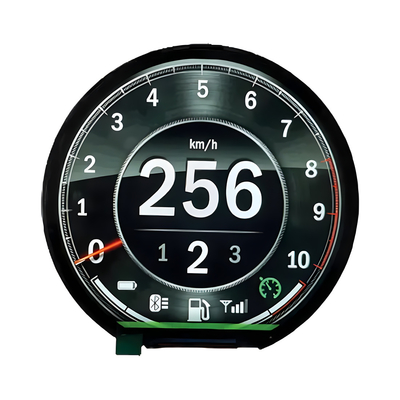

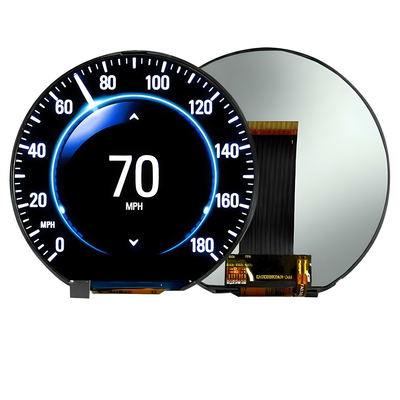

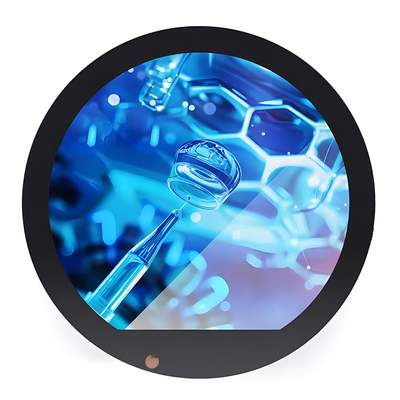

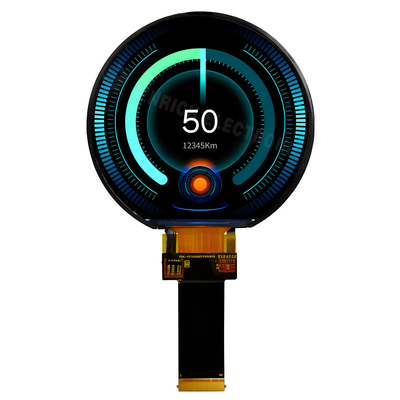

ماژول صفحه نمایش دور TFT 3.6 اینچی با صفحه لمسی ظرفیتتصویر محصول
آزمون قابلیت اطمینان
| ماده آزمایش |
حالت آزمایش
|
بازرسی پس از آزمایش |
| عملکرد در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
| کار با دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| ذخیره سازی در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت | |
| ذخیره سازی در دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
| شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
| آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
| آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
تاسیسات کارخانه و گواهینامه ها
