جزئیات محصول:
|
| کلمات کلیدی: | TFT صفحه لمسی ظرفیت 7 اینچی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
|---|---|---|---|
| قطعنامه: | 1024x600 نقطه | ابعاد شیشه پوشش: | Konning Gorilla 2 |
| رابط LCM: | رنگ RGB | درخشندگی سطحی: | 1000 نیت |
| EMI: | با محافظ EMI | سختی سطح: | > 7 ساعت |
| مقاومت در برابر ضربه: | IK08 | طول عمر LED: | 40000 ساعت |
| پین ها: | 50 پین | جهت مشاهده: | تمام زاویه دید (80/80/80/80) |
| ضد گرد و غبار: | با 3M VHB | رابط CTP: | I2C |
| دمای عملیاتی: | -30 درجه تا +75 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش TFT Ik08,صفحه نمایش TFT شیشه ای 3mm |
||
معرفی محصول
SAEF Technology SFTO700XC-7026ACT از شیشه Corning Gorilla 3mm به عنوان صفحه پوشش استفاده می کند که مقاومت IK08 و سختی سطح تا 7H را دارد.گزینه های کاربردی متعددی برای درمان سطح شیشه وجود دارد، مثل ضد باکتری، ضد آب، ضد اثر انگشت، ضد درخشش و ضد انعکاساندازه شیشه پوشش می تواند با توجه به درخواست مشتری سفارشیبرای جلوگیری از گرد و غبار، ما 3M VHB را بر روی پله های پشت شیشه اعمال می کنیم، که می تواند به طور کامل از ورود گرد و غبار به دستگاه کاربر جلوگیری کند.ما همچنین درمان ضد استاتیک انجام دادیماز طریق آزمایش برق ایستاتیک تماس، سطح برق ایستاتیک تجهیزات محصول / کاربر به 8KV و از طریق آزمایش برق ایستاتیک هوا به 10KV رسید.یک گزینه کاربردی دیگر این است که محصول می تواند اثرات لمس کامل داشته باشد، چه با دستان برهنه و چه با دستکش های پلاستیکی.
تکنولوژی SAEF SFTO700XC-7026ACT در حال حاضر توسط مشتریان با روشنایی 1000nits استفاده می شود. در همان زمان، ما روشنایی سطح مختلف 300nits،500 و 1500 نیت برای پاسخگویی به نیازهای کاربران در محیط های مختلف.
جزئیات سریع محصول
1. اندازه LCD: 7 ′′ اینچ TFT
2دقيقيت: 1024x600
3زاویه دید: آزاد، همه زاویه دید
4ابعاد طرح: 164x97x2.6mm
5نوع رابط LCM: RGB
6نوع رابط CTP: I2C
7دمای بالا: -30°C تا +75°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)
مشخصات
| ویژگی | مشخصات | |
| مشخصات صفحه نمایش | نوع LCD | 7.0 اینچ |
| قطعنامه (H*V) | 1024 ((RGB) × 600 | |
| نوع تکنولوژی | a-Si TFT | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| درمان سطح | درخشش | |
| جهت مشاهده | همه | |
| جهت معکوس شدن مقیاس خاکستری | نه | |
|
ماشین آلات ویژگی ها |
ابعاد (W x H x T) (ملی متر) | 218.42*146.9*955 |
| منطقه فعال ((ملی متر) | 154.21*8592 | |
| با / بدون صفحه لمسی | با CTP | |
| نوع کانکتور مطابقت | 50PIN 0.5PITCH | |
| نوع روشنایی | LED | |
| وزن (g) | TBD | |
| ویژگی های الکتریکی | رابط | رنگ RGB |
| تعداد رنگ | 16.7M | |
| IC درایور | HX8282A11 HX8696A01 | |
| CTP IC | GT928 | |
نقاشی
| نه، نه | نام پین | توضیحات |
| 1 | LED-A1 | ولتاژ برق برای LED backlight Anode |
| 2 | LED-A2 | ولتاژ برق برای LED backlight Anode |
| 3 | LED-K1 | ولتاژ برق برای کاتود LED Backlight |
| 4 | LED-K1 | ولتاژ برق برای کاتود LED Backlight |
| 5 | GND | زمین قدرت |
| 6 | VCOM | ولتاژ VCOM |
| 7 | DVDD | قدرت برای مدار دیجیتال |
| 8 | حالت | کنترل حالت DE یا HV. حالت H:DE. حالت L: حالت HSD/VSD |
| 9 | DE | فعال کردن داده ها |
| 10 | VS | ورودی سیگنال Vsync |
| 11 | HS | ورودی سیگنال Hsync |
| 12 | B7 | سیگنال داده های آبی (MSB) |
| 13 | B6 | سیگنال داده آبی |
| 14 | B5 | سیگنال داده آبی |
| 15 | B4 | سیگنال داده آبی |
| 16 | B3 | سیگنال داده آبی |
| 17 | B2 | سیگنال داده آبی |
| 18 | B1 | سیگنال داده آبی |
| 19 | B0 | سیگنال داده های آبی (LSB) |
| 20 | گروه هفت | سیگنال داده های سبز ((MSB) |
| 21 | G6 | سیگنال داده های سبز |
| 22 | G5 | سیگنال داده های سبز |
| 23 | G4 | سیگنال داده های سبز |
| 24 | G3 | سیگنال داده های سبز |
| 25 | G2 | سیگنال داده های سبز |
| 26 | G1 | سیگنال داده های سبز |
| 27 | G0 | سیگنال داده های سبز (GSB) |
| 28 | R7 | سیگنال داده های قرمز (MSB) |
| 29 | R6 | سیگنال داده قرمز |
| 30 | R5 | سیگنال داده قرمز |
| 31 | R4 | سیگنال داده قرمز |
| 32 | R3 | سیگنال داده قرمز |
| 33 | R2 | سیگنال داده قرمز |
| 34 | R1 | سیگنال داده قرمز |
| 35 | R0 | سیگنال داده های قرمز (RSB) |
| 36 | GND | زمین قدرت |
| 37 | DCLK | ساعت نقطه ای |
| 38 | GND | زمین قدرت |
| 39 | L/R | جهت اسکن سمت چپ یا راست را انتخاب کنید. |
| 40 | U/D | جهت اسکن رو بالا یا پایین انتخاب کنید. |
| 41 | VGH | دروازه ON ولتاژ |
| 42 | VGL | ولتاژ دروازه OFF |
| 43 | AVDD | ولتاژ برق برای مدار آنالوگ |
| 44 | تنظیم مجدد | پین تنظیم مجدد جهانی |
| 45 | NC | هيچ ارتباطي وجود نداره |
| 46 | VCOM | ولتاژ VCOM |
| 47 | DITHB |
تابع Dithering.H:6bit resolution ((آخرین 2bit داده ورودی قطع شده) L:8bit رزولوشن (تنظیم پیش فرض) |
| 48 | GND | زمین قدرت |
| 49 | NC | هيچ ارتباطي وجود نداره |
| 50 | NC | هيچ ارتباطي وجود نداره |

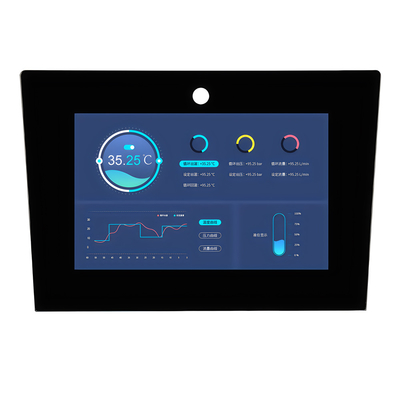

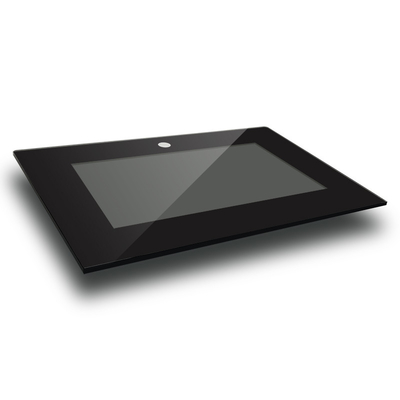

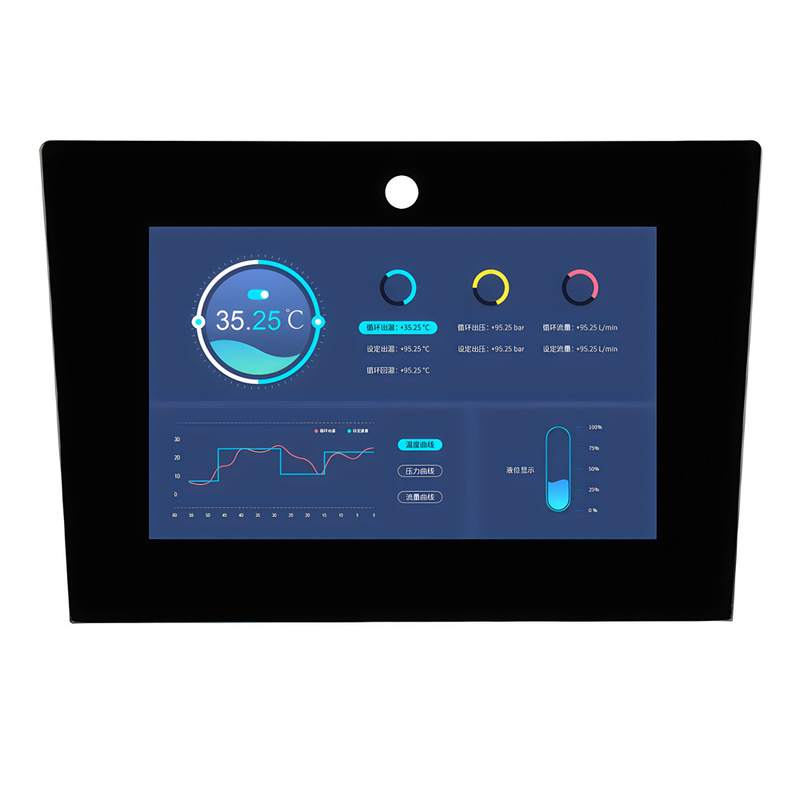

تصویر محصول
