صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H

صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H
صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H

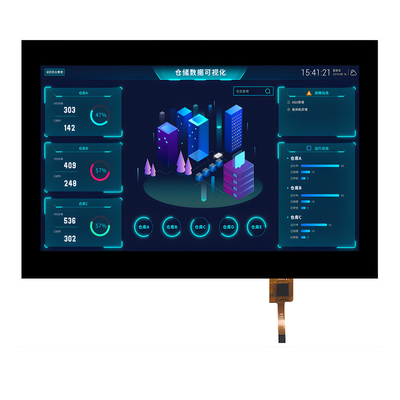

تصویر بزرگ :  صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SF-TO700B-8857A-CT
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: Negotiable based on order lot quantity
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H

شرح
کلمات کلیدی: TFT 7 اینچی صفحه لمسی: CTP (صفحه نمایش لمسی خازنی)
قطعنامه: 1024x600 نقطه ابعاد شیشه پوشش: گوریل کنینگ
رابط LCM: MIPI درخشندگی سطحی: 300 سی دی بر متر مربع (تا 1500 نیت)
EMI: با محافظ EMI سختی سطح: > 7 ساعت
مقاومت در برابر ضربه: IK08 طول عمر LED: 40000 ساعت
پین ها: 30 پین جهت مشاهده: تمام زاویه دید (80/80/80/80)
رابط CTP: I2C دمای عملیاتی: از 20°C تا +70°C
انطباق: سازگار با REACH و RoHS ضد گرد و غبار: با 3M VHB
برجسته کردن:

7H سختی صفحه لمسی TFT,صفحه لمسی 7 اینچی TFT,IK08 صفحه لمسی TFT

,

7-inch touch screen TFT

,

IK08 touch screen TFT

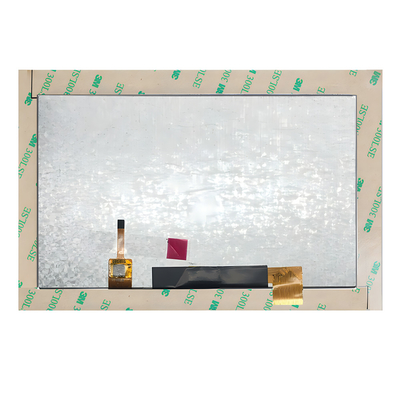

SAEF Technology SF-TO700B-8857A-CT از شیشه Corning Gorilla 2mm به عنوان صفحه پوشش استفاده می کند که مقاومت IK08 و سختی سطح تا 7H را دارد.گزینه های کاربردی متعددی برای درمان سطح شیشه وجود دارد، مثل ضد باکتری، ضد آب، ضد اثر انگشت، ضد درخشش و ضد انعکاساندازه شیشه پوشش می تواند با توجه به درخواست مشتری سفارشیبرای جلوگیری از گرد و غبار، ما 3M VHB را بر روی پله های پشت شیشه اعمال می کنیم، که می تواند به طور کامل از ورود گرد و غبار به دستگاه کاربر جلوگیری کند.ما همچنین درمان ضد استاتیک انجام دادیماز طریق آزمایش برق ایستاتیک تماس، سطح برق ایستاتیک تجهیزات محصول / کاربر به 8KV و از طریق آزمایش برق ایستاتیک هوا به 10KV رسید.یک گزینه کاربردی دیگر این است که محصول می تواند اثرات لمس کامل داشته باشد، چه با دستان برهنه و چه با دستکش های پلاستیکی.



تکنولوژی SAEF SF-TO700B-8857A-CT در حال حاضر توسط مشتریان با روشنایی 300nits استفاده می شود. در عین حال، ما می توانیم روشنایی محصولات خود را به 500nits، 1000nits،و 1500 شب برای پاسخگویی به نیازهای کاربران در محیط های مختلف.





جزئیات سریع محصول

1. اندازه LCD: 7 ′′ اینچ TFT
2دقيقيت: 1024x600
3زاویه دید: آزاد، همه زاویه دید
4ابعاد طرح: 164x97x2.6mm
5نوع رابط LCM: MIPI

6نوع رابط CTP: I2C
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)



مشخصات



ماده مطالب واحد
نوع LCD 7.0 TFT-LCD، فرستنده
ابعاد طرح 190.0 (V) x 138.0 (H) x 5.78 ((T) mm
منطقه فعال 85.92 ((V) x154.21 ((H) mm
جهت مشاهده همه زاویه های مشاهده ---
رنگ نمایش 16.7M
تعداد نقاط 1024 ((RGB) x600 نقطه ها
ارتفاع نقطه (H × V) 0.1506 ((W) × 0.1432 ((H) mm
نوع Assy COG+FPC+BL+CTP ---
چراغ های پشتی چراغ LED سفید -
رابط رابط MIPI
وزن TBD g



ماژول LCD TFT 7 اینچ 1024x600 رابط MIPI IPS با CTP



صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H 0صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H 1

تعریف PIN LCM

پين شماره نماد عملکرد
1 VLED+ آنود LED
2 VLED+ آنود LED
3 VGH قدرت مثبت برای TFT
4 VGL قدرت منفی برای TFT
5 UPDN پورت بالا یا پایین کنترل اسکن
UPDN = L, STV2 خروجی عمودی پالس شروع و UD پین خروجی منطقی L به درایور دروازه. (پیش فرض)
UPDN = HH، STV1 خروجی عمودی پالس شروع و UD پین خروجی منطقی HH به درایور دروازه
6 SHLR منبع کنترل توالی راست یا چپ.
SHLR = L , حرکت به چپ: آخرین داده = S1←S2←S3..........←S1536 = اولین داده.
SHLR = H , حرکت به سمت راست: اولین داده = S1→S2→S3........→S1536 = آخرین داده. ((پیش فرض)
7 VLED- کاتود LED
8 VLED- کاتود LED
9 AVDD قدرت برای مدار آنالوگ
10 GND زمین
11 D3P ورودی داده های MIPI
12 D3N ورودی داده های MIPI
13 GND زمین
14 D2P ورودی داده های MIPI
15 D2N ورودی داده های MIPI
16 GND زمین
17 CLKP ورودی ساعت MIPI
18 CLKN ورودی ساعت MIPI
19 GND زمین
20 D1P ورودی داده های MIPI
21 D1N ورودی داده های MIPI
22 GND زمین
23 D0P ورودی داده های MIPI
24 D0N ورودی داده های MIPI
25 GND زمین
26 STBYB حالت آماده
STBYB = HH،عملیات عادی (پیش فرض)
STBYB = ′′L′′، کنترل کننده زمان، درایور منبع خاموش می شود، تمام خروجی GND است.
27 تنظیم مجدد پین تنظیم مجدد جهانی. فعال پایین برای وارد شدن به حالت تنظیم مجدد. به طور معمول بالا بکشید. اتصال به یک مدار تنظیم مجدد RC برای ثبات.
28 VDD ((1.8V) مدار دیجیتال
29 VDD ((1.8V) مدار دیجیتال
30 VCOMIN ولتاژ مشترک





ماژول LCD TFT 7 اینچ 1024x600 رابط MIPI IPS با تصویر محصول CTP

صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H 2صفحه نمایش لمسی 7 اینچی TFT با IK08 Konning Gorilla 2 شیشه پوشش، سختی سطح> 7H 3
