جزئیات محصول:
|
| تولید - محصول: | صفحه لمسی 4 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
|---|---|---|---|
| وضوح: | 480x800 | جهت مشاهده: | ساعت 12 |
| آی سی درایور: | ILI9806E | شماره پین: | ۵۱ پین |
| ارتباط: | وصل کردن | درخشندگی سطحی: | 300 cd/m2 (نیت) |
| رابط: | رنگ RGB | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT با لمسی مقاوم,صفحه نمایش LCD TFT با رابط RGB |
||
صفحه نمایش TFT با صفحه لمسی مقاومت 480x800 4 اینچ
شماره بخش: SF-TC397H-8783A-T
SF-TC397H-8783A-T یک ماژول 4 اینچی TFT-LCD است. این ماژول از یک پنل TFT-LCD، IC درایور، FPC، یک واحد نورپردازی پشتی تشکیل شده است. منطقه نمایش 4 اینچی حاوی 480 X ((RGB) X 800 پیکسل است و می تواند تا 262K رنگ را نمایش دهد.این محصول با معیار محیط زیست RoHS مطابقت دارد.
این ماژول نمایشگر گرافیکی TFT یک TFT ۳٫۹۷ اینچ قطری و تمام رنگی است. این LCD TFT کم مصرف است، از یک چراغ LED سفید استفاده می کند،و دارای یک صفحه نمایش لمسی مقاوم یکپارچه با اتصال به کانکتور اصلی TAB برای صفحه نمایش استاین LCD TFT دارای یک کنترل کننده داخلی و ولتاژ 2.8v برای تغذیه و منطق است. از یک رابط RGB استفاده می کند که از طریق اتصال به صفحه نمایش مشخص می شود.
این ماژول خیلی عالی به نظر میاد تمام اطلاعات رو به رنگ نشان میده به طور گسترده در دستگاه قهوه، فر مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات نظارت استفاده میشهآنالیزرها، سیستم امنیتی، سیستم آبیاری باغ و غیره
ویژگی ها
| محصول: | صفحه لمسی 4 اینچی TFT LCD |
| قطعنامه: | 480x800 |
| رابط: | رنگ RGB |
| آي سي راننده: | ILI9806E |
| اتصال: | وصل کردن |
| دمای عملیاتی: | -20°C تا +70°C |
| صفحه لمسی: | پنل لمسی مقاوم (RTP) |
| جهت مشاهده: | ساعت 12 |
| شماره پین: | ۵۱ پین |
| نورپردازی سطح: | 300 Cd/m2 (نیت) |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
480x800 4" صفحه نمایش لمسی TFT مقاوم
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LEDK | اوه | کاتود LED |
| 2 | LEDA | اوه | آنود LED |
| 3 | YU | من | سیگنال ورودی پنل لمسی |
| 4 | XL | من | سیگنال ورودی پنل لمسی |
| 5 | YD | من | سیگنال ورودی پنل لمسی |
| 6 | XR | من | سیگنال ورودی پنل لمسی |
| 7 | GND | من | زمین |
| 8 | VCI | من | منبع برق 2.8V ولتاژ |
| 9 | NC | - | باز شده |
| 10 | IOVCC | من | برق 1.8V ولتاژ |
| 11 | TE | من | خروجی اثر پارگی |
| 12 | SDO | - | پین ورودی / خروجی رابط SPI |
| 13 | SDI | من | پین ورودی / خروجی رابط SPI |
| 14 | WR/SCL | - | سیگنال ساعت SPI |
| 15 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
| 16 | RESX | من | سیگنال ورودی LCM Reset |
| 17 تا 40 | DB23-DB0 | I/O | نمایش داده های I/O |
| 41 | امکان پذیر است | من | سیگنال فعال سازی داده در حالت RGB I/F 1. |
| 42 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 43 | HSYNC | من | سیگنال همگام سازی افقی |
| 44 | VSYNC | من | سیگنال همگام سازی عمودی |
| 45 | LEDPWM | من | این پین به درایور LED خارجی متصل می شود. |
| 46 | LWDON | من | استفاده می شود برای روشن کردن/ خاموش کردن کنترل LED بیرونی. |
| 47 | NC | - | باز شده |
| 48 | NC | - | باز شده |
| 49 | IM0 | من | حالت رابط را انتخاب کنید |
| 50 | IM1 | من | حالت رابط را انتخاب کنید |
| 51 | GND | من | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 0.3 تا 46 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 25.6 | V | اگر= 20 mA | - | ||
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 512 | - | mW | - | |
| شدت نور برای LCM |
- |
300 | - | Cd/m2 | اگر= 20mA | - | |
| یکسانی برای LCM | - | 80 | - | - | % | اگر= 20 mA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 19 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
720 | 900 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 70 | - | درجه | - | |
| θL | 70 | - | |||||||
| . "ور" | Θ+ | 70 | - | ||||||
| ... | 60 | - | |||||||

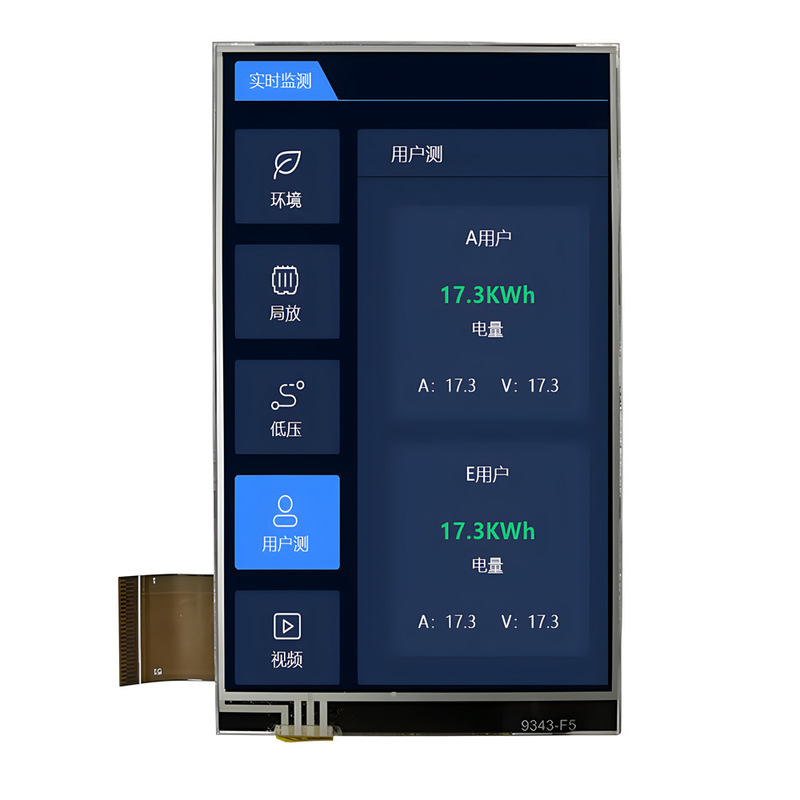

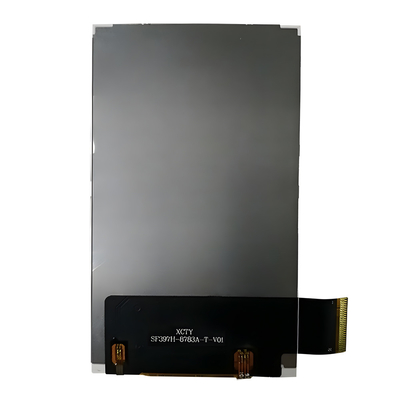

تصویر محصول با صفحه نمایش TFT با لمسی 4 اینچی 480x800 نقطه
