جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 1.77 اینچی TFT | صفحه لمسی: | اختیاری |
|---|---|---|---|
| وضوح: | 128x160 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | ساعت 12:00 | رابط: | Mpu 8 bit |
| شماره پین: | 20 پین | ارتباط: | لحیم کاری |
| درخشندگی سطحی: | 250 سی دی بر متر مربع | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش TFT 128x160 نقطه ای,MPU Interface 1.77 اینچ صفحه نمایش TFT,1توليد کننده صفحه نمایش TFT 77 اينچي,MPU Interface 1.77 Inch TFT Display,1.77 Inch TFT Display Manufacturer |
||
1صفحه نمایش LCD TFT 77 اینچی 8 بیتی MPU Interface
بررسی سریع محصول
توضیحات
SF-TS177H-8784A-N یک ماژول LCD TFT 1.77 اینچی با رزولوشن نقطه ای 128x160 است. این ماژول از رابط 8 بیتی mpu پشتیبانی می کند و به طور گسترده ای در دستگاه های دستی، دستگاه های پزشکی،و برخی از لوازم الکترونیکی مصرفی کوچک دیگر. این ماژول LCD TFT با IC ILI9163V ساخته شده است (با IC ST7735 سازگار است). ولتاژ تغذیه برای آنالوگ (Vcc) از 2.6V تا 3.3V ، ارزش معمول 2.8V است.اين ماژول داراي پنل سطح ضد درخشش است، جهت مشاهده ساعت 12، تغییر مقیاس خاکستری ساعت 6
ماژول SF-TS177H-8784A-N یک TFT-LCD حالت پرتره است و همچنین برای گزینه صفحه لمسی مقاوم که شماره قطعه SF-TS177H-8784A-T است. دمای کار از -20 ° C تا +70 ° C است.دمای نگهداری آن بین -30°C تا +80°C است.

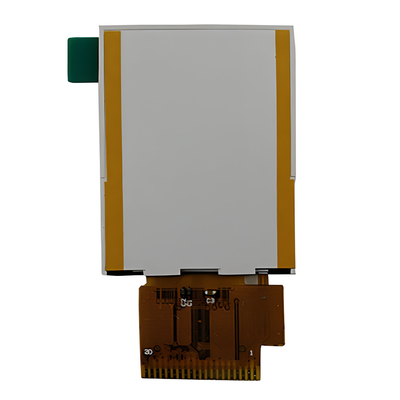

1صفحه نمایش LCD TFT 77 اینچی 8 بیتی MPU Interface Product Drawing
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LED- | اوه | کاتود LED |
| 2 | LED+ | اوه | آنود LED |
| 3 | GND | من | زمین |
| 4 | VDD | من | منبع برق 2.8V ولتاژ |
| 5 | NC | - | باز نگه دار |
| 6 | NC | - | باز نگه دار |
| 7 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 8 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 9 | RS | من | سیگنال را انتخاب کنید |
| 10 | / WR | من | پین ورودی سیگنال استروب بنویسید |
| 11 | /RD | من | پين ورودي سيگنال استروب رو بخون |
| 12 تا 19 | DB7-DBO | I/O | نمایش داده های I/O |
| 20 | GND | من | زمین |
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=40 mA | - |
| جریان عرضه | اگه | - | 40 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 250 | - | Cd/m2 | اگر=40mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=40 mA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 6 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 60 | - | درجه | - |
| θL | - | 60 | - | ||||||
| . "ور" | Θ+ | - | 60 | - | |||||
| ... | - | 45 | - | ||||||

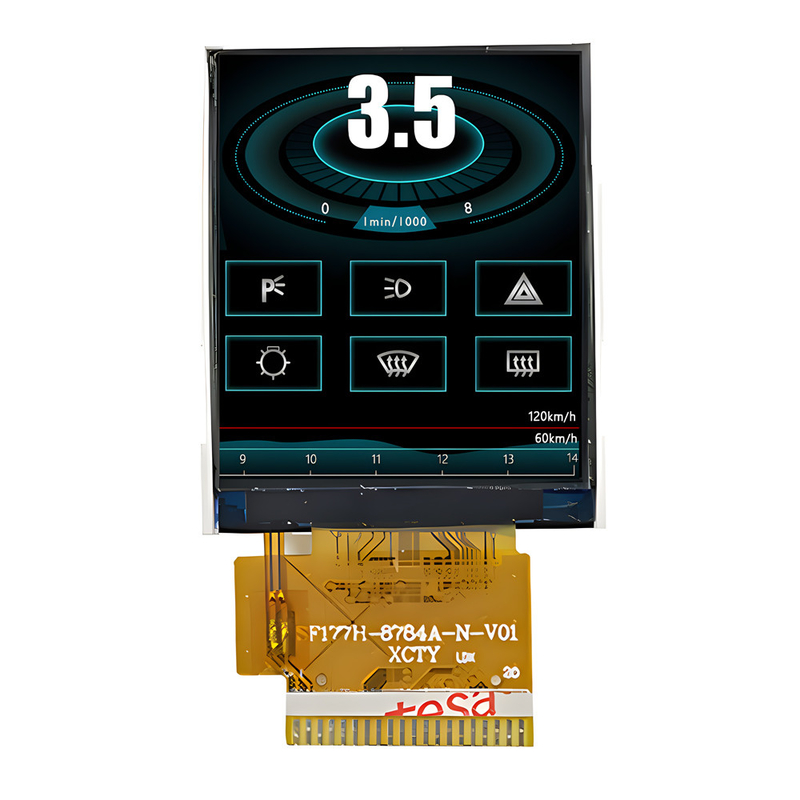

1صفحه نمایش LCD TFT.77 اینچی 8 بیتی MPU Interface تصویر محصول
