جزئیات محصول:
|
| محصول: | صفحه نمایش 1.44 اینچی TFT | صفحه لمسی: | پنل لمسی مقاوم (اختیاری) |
|---|---|---|---|
| قطعنامه: | 128x128 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | ساعت 12:00 | رابط: | MPU 8 بیت |
| شماره پین: | 24 پین | ارتباط: | وصل کردن |
| درخشندگی سطحی: | 200 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| آی سی درایور: | ST7735 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 1صفحه نمایش LCD TFT 44 اینچی,صفحه نمایش LCD TFT 128x128 نقطه,صفحه نمایش LCD TFT 8 بیتی,128x128 Dots TFT LCD Display,8bit TFT LCD Display |
||
SF-TC144H-8163A-T مشخصات 2016-12-07.pdf
صفحه لمسی TFT LCD 1.44 اینچی MPU Interface معرفی محصول
بررسی سریع محصول
توضیحات
SF-TC144H-8163A-T یک حالت مربع 1.44 اینچی با ماژول LCD TFT Resistive Touch Screen (RTP) است که از رابط MPU 8 بیتی با وضوح 128x128 پیکسل پشتیبانی می کند.این ماژول LCD TFT با IC درایور ST7735 ساخته شده است ((با IC ILI9163C سازگار است)ولتاژ تغذیه آن برای آنالوگ (Vcc) از 2.6V تا 3.3V، ارزش معمولی 2.8V است. این ماژول دارای پنل سطح ضد درخشش، جهت دید 12 ساعت، چرخش مقیاس خاکستری 6 ساعت است.
ماژول SF-TC144H-8163A-T یک ماژول TFT-LCD مربع است که دارای روشنایی 150 نیت (ارزش معمولی) است. ماژول همچنین بدون گزینه صفحه لمسی که شماره بخش آن SF-TC144H-8163A-N است ، در دسترس است.دمای کار از -20°C تا +70°C استدرجه حرارت نگهداری آن بین -30°C تا +80°C است.
صفحه لمسی TFT LCD 1.44 اینچی MPU Interface
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | YD | من | سیگنال ورودی پنل لمسی پایین |
| 2 | XL | من | پنل لمسی سمت چپ سیگنال ورودی |
| 3 | YU | من | سیگنال ورودی پنل لمسی |
| 4 | XR | من | صفحه لمسی راست سیگنال ورودی |
| 5 | IOVCC | P | منبع برق1.8V ولتاژ |
| 6 | GND | P | زمین قدرت |
| 7 | VDD | P | منبع برق2.8V ولتاژ |
| 8 | DB7 | I/O | نمایش داده های I/O |
| 9 | DB6 | I/O | نمایش داده های I/O |
| 10 | DB5 | I/O | نمایش داده های I/O |
| 11 | DB4 | I/O | نمایش داده های I/O |
| 12 | DB3 | I/O | نمایش داده های I/O |
| 13 | DB2 | I/O | نمایش داده های I/O |
| 14 | DB1 | I/O | نمایش داده های I/O |
| 15 | DB0 | I/O | نمایش داده های I/O |
| 16 | /RD | P | پين ورودي سيگنال استروب رو بخون |
| 17 | / WR | من | پین ورودی سیگنال استروب بنویسید |
| 18 | RS | من | سیگنال را انتخاب کنید |
| 19 | /RESET | من | سیگنال ورودی LCM Reset |
| 20 | /CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 21 | BL-K | من | کاتود LED |
| 22 | BL-K | من | کاتود LED |
| 23 | BL-A | من | آنود LED |
| 24 | NC | - | - |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -10 تا 60 | °C |
| دمای ذخیره سازی | Tstg | -20 تا 60 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=40AMA | - |
| جریان عرضه | اگه | - | 40 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 96 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 200 | - | Cd/m2 | اگر=40MA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=40MA | - |
| رنگ روشنایی | سفید | ||||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 150 | 500 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 200 | 800 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 1,00,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
300 | 400 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 60 | - | درجه | - | |
| θL | 60 | - | |||||||
| . "ور" | Θ+ | - | 60 | - | |||||
| ... | - | 45 | - | ||||||

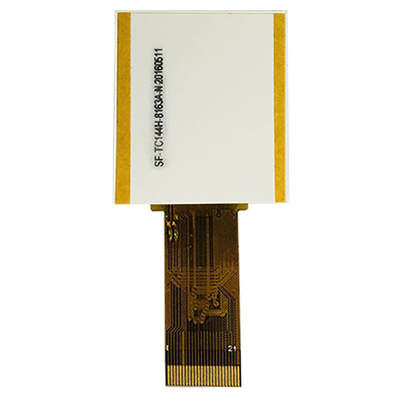

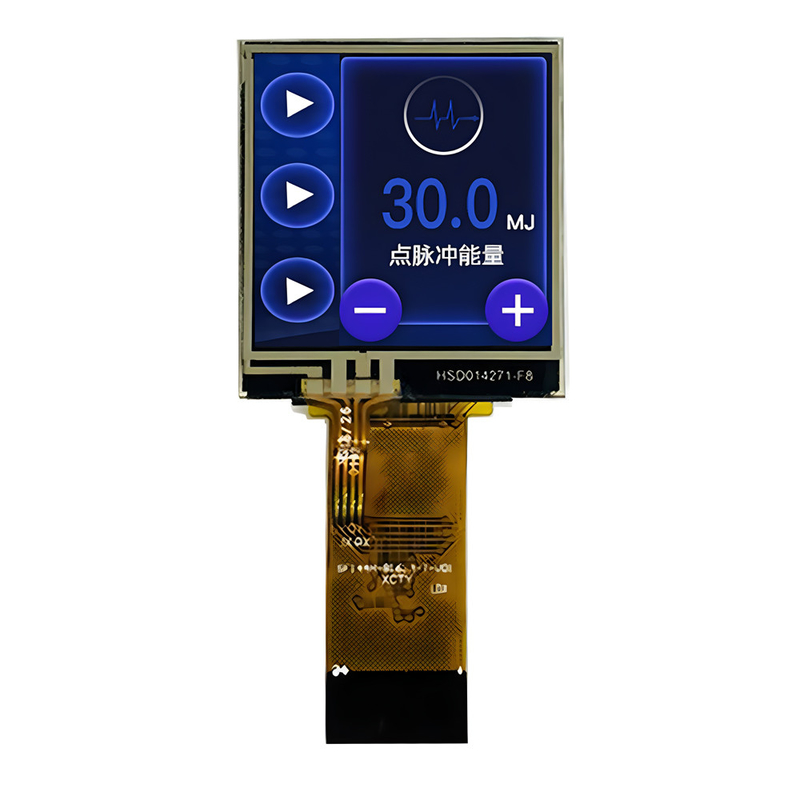

صفحه لمسی TFT LCD 1.44 اینچ MPU Interface تصویر محصول
