جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 2.8 اینچی TFT | وضوح: | 240*320 |
|---|---|---|---|
| جهت مشاهده: | ساعت 12:00 | رابط: | SPI |
| آی سی درایور: | ILI9341V | صفحه لمسی: | بدون پنل لمسی |
| ابعاد شیشه پوشش: | قابل تنظیم | شماره پین: | 13 پین |
| ارتباط: | FPC | درخشندگی سطحی: | 500 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش ال سی دی 2.8 اینچی tft,SPI سریال رابط TFT صفحه نمایش LCD,صفحه نمایش LCD TFT 240x320 نقطه,SPI Serial Interface TFT LCD Display,240x320 Dots TFT LCD Display |
||
2.8 اینچ TFT LCD Display 240x320 Dot TN SPI Interface معرفی محصول
بررسی سریع محصول
توضیحات
SF-TC280P-8722B-N یک ماژول 2.8 اینچی SPI TFT-LCD در حالت پرتره با وضوح 240x320 پیکسل است. ماژول LCD SF-TC280P-8722B-N با IC ILI9341V ساخته شده است؛ از رابط SPI پشتیبانی می کند؛ولتاژ عملیاتی آن ((Vdd) از 2.6 ولت تا 3.3 ولت، ارزش معمولی 2.8 ولت. جهت دید این ماژول ساعت 12 و نسبت کنتراست 400 است:1.
SF-TC280P-8722B-N یک TFT-LCD در حالت پرتره با روشنایی 500 نیت (ارزش معمولی) است. SF-TC280P-8722B-N می تواند در دمای -20 °C تا +70 °C کار کند.دمای نگهداری آن بین -30°C تا +80°C است. این ایده آل برای سیستم درب امنیتی، پخش کننده صوتی کوچک، مانیتور کودک، و سایر دستگاه های دستی است.

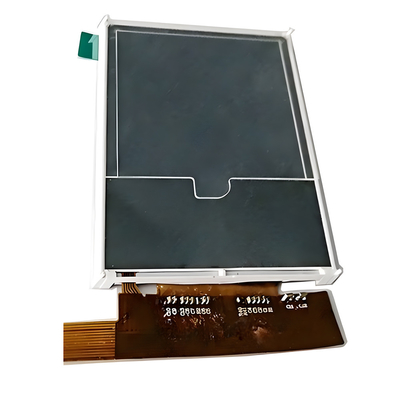

2.8 اینچ TFT صفحه نمایش LCD 240x320 نقطه TN SPI رابط تصویر محصول
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LEDK | من | کاتود LED |
| 2 | LEDA | من | آنود LED |
| 3 | GND | من | زمین قدرت |
| 4 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 5 | RS | من | در SPI 4 خط، این پین به عنوان D / CX (انتخاب داده / دستور) استفاده می شود. |
| 6 | SCL | من | در رابط سریال، این به عنوان SCL استفاده می شود. |
| 7 | تنظیم مجدد | من | از این پین برای انتخاب داده یا فرمان در رابط موازی استفاده می شود |
| 8 | SDO | I/O | سیگنال خروجی |
| 9 | SDA | من | سیگنال ورودی |
| 10 | GND | من | زمین قدرت |
| 11 | VDD | من | منبع برق1.8V/2.8V ولتاژ |
| 12 | VDD | من | منبع برق2.8V ولتاژ |
| 13 | GND | من | زمین قدرت |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | 12 | 15 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80MA | - |
| جریان عرضه | اگه | - | 80 | 80 | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 256 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 500 | - | Cd/m2 | اگر=80MA | بدون CTP |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80MA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | - | خانم | (1) (((2) | |
| 2 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
300 | 400 | - | - | (1) (((3) | |
| 3 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 60 | - | درجه | - | |
| θL | 60 | - | |||||||
| . "ور" | Θ+ | - | 60 | - | |||||
| ... | - | 45 | - | ||||||

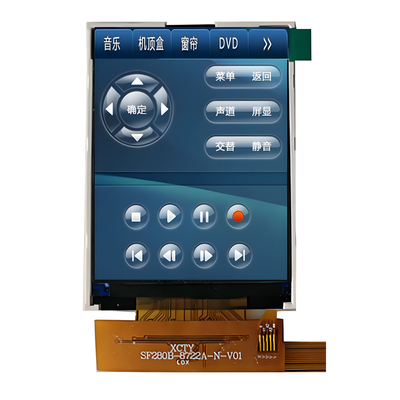

2.8 اینچ TFT LCD Display 240x320 Dot TN SPI Interface تصویر محصول
