جزئیات محصول:
|
| تولید - محصول: | 1.22 اینچ TFT LCD | صفحه لمسی: | بدون لمس (با CTP اختیاری) |
|---|---|---|---|
| وضوح: | 240*204 نقطه | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | IPS (همه زاویه دید) | رابط: | SPI |
| شماره پین: | 13 پین | بعد طرح کلی: | 33.66 x 33.02 x 1.5 میلی متر |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 300 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 1صفحه نمایش LCD TFT 22 اینچی,SPI Interface TFT LCD Display |
||
1.22 اینچ TFT LCD Display 240x204 پیکسل SPI Interface معرفی محصول
بررسی سریع محصول
توضیحات
SF-TC122B-8175A-N یک صفحه نمایش LCD TFT دور با رنگ کامل 240x204 با قطب 1.22 اینچی است. از رابط SPI پشتیبانی می کند ، به طور گسترده ای برای دستگاه های پوشیدنی ، نمایش گرد ، پخش کننده MP3 ، دستگاه های دستی و غیره استفاده می شود..برای اتصال آسان به میزبان شما، FFC / FPC دم همکار با آسان برای پیدا کردن ZIF سوکت.
SF-TC122B-8175A-N TFT-LCD حالت دایره ای با روشنایی 300 نیت (ارزش معمولی) است. می تواند در دمای -20 °C تا +70 °C کار کند،دمای نگهداری آن بین -30°C تا +80°C است. به عنوان 1.22 اینچ دور ماژول نمایش TFT به طور گسترده ای در برنامه های کاربردی مختلف استفاده می شود، ما سفارشی رابط RGB SPI با طول مختلف از دم. نقاشی به عنوان در زیر برای چک دقیق خود را.
1صفحه نمایش LCD TFT 22 اینچی 240x204 پیکسل رابط SPI
تعریف PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LEDK2 | اوه | کاتود LED |
| 2 | LEDK1 | اوه | کاتود LED |
| 3 | LEDA | اوه | آنود LED |
| 4 | GND | من | زمین |
| 5 | FMARK | من | اثر پاره کردن پین خروجی به MCU به فریم نوشتن همگام می شود، که توسط فرمان S / W فعال می شود. |
| 6 | SDA | من | نشان دادن سیگنال ورودی داده |
| 7 | SCLK | من | در رابط سریال، این به عنوان SCL استفاده می شود. |
| 8 | RS | من | نمایش داده ها/پین انتخاب فرمان در رابط سریال 4 خط |
| 9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 11 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 12 | VCC | من | منبع برق 2.8V ولتاژ |
| 13 | GND | من | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 6.4 | V | اگر=20AMA | - | ||
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 96 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 300 | - | Cd/m2 | اگر=20MA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20MA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
300 | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 80 | - | درجه | - | |
| θL | 80 | - | |||||||
| . "ور" | Θ+ | - | 80 | - | |||||
| ... | - | 80 | - | ||||||

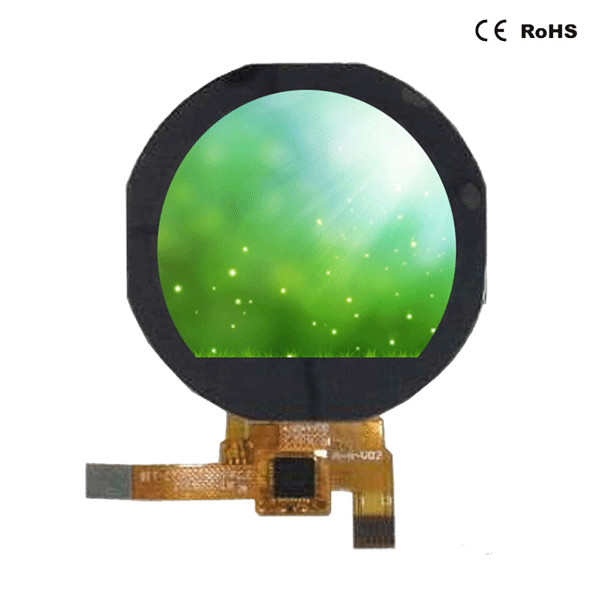

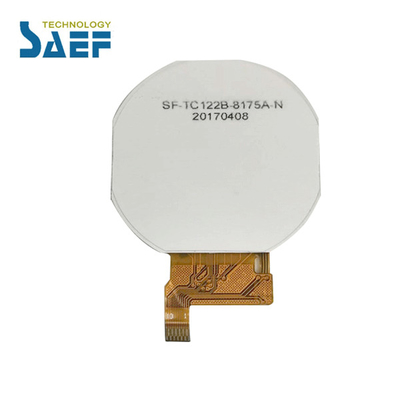

1صفحه نمایش LCD TFT 22 اینچی 240x204 پیکسل تصویر محصول رابط SPI
