جزئیات محصول:
|
| محصول: | 3صفحه نمایش.5 اینچ TFT | قطعنامه: | 320*240 نقطه |
|---|---|---|---|
| صفحه لمسی: | پنل لمسی مقاوم (CTP اختیاری) | ابعاد شیشه پوشش: | قابل تنظیم |
| بعد طرح کلی: | 4.45 × 76.9 × 63.9 (میلیمتر) | جهت مشاهده: | ساعت 6:00 |
| رابط: | رنگ RGB | شماره پین: | 54 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 400cd/m2 ((نیت) |
| طول عمر LED: | 40000 ساعت | آی سی درایور: | HX8238D |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 3.5 اینچی TFT LCD,صفحه نمایش LCD TFT با رابط RGB,صفحه نمایش LCD TFT 320x240 نقطه ای,RGB Interface TFT LCD Display,320x240 Dots TFT LCD Display |
||
** دانلود صفحه اطلاعات **
مشخصات SF-TC350M-9268A1-T.pdf < با صفحه لمسی مقاومت >
SF-TC350M-9268A1-N مشخصات.pdf بدون صفحه لمسی
3.5 اینچ TFT LCD Display 320x240 RGB Interface معرفی محصول
بررسی سریع محصول
توضیحات
SF-TC350M-9268A1-T یک صفحه نمایش TFT-LCD 3.5 اینچی با وضوح 320x240 پیکسل و روشنایی 400 cd / m2 است. این ماژول از کنترل کننده HX8238D IC پشتیبانی می کند.ابعاد ماژول صفحه نمایش 63.9 x 76.9 x 4.45 میلی متر، و منطقه فعال 70.08 x 532.56 میلی متر است. محدوده ولتاژ تغذیه آن برای آنالوگ 2.5V تا 3.3V است؛ مقدار معمول 2.8V است.
این ماژول صفحه نمایش از یک صفحه نمایش نوع TN استفاده می کند که زاویه پیچش آن 6H است. ماژول SF-TC350M-9268A1-T می تواند در دمای -20 ° C تا +70 ° C کار کند؛ دمای ذخیره سازی آن از -30 ° C تا +80 ° C است.
3.5 اینچ TFT LCD Display 320x240 RGB Interface طراحی محصول
تعریف پین
| پين نه | نماد | I/O | توضیحات |
| 1 | LED-K1 | من | کاتود LED |
| 2 | LED-K2 | من | کاتود LED به LED-K1 متصل شود |
| 3 | LED-A1 | من | آنود LED |
| 4 | LED-A2 | من | LED Anode به LED-A1 متصل شود |
| 5 تا 7 | NC | - | هيچ ارتباطي نيست |
| 8 | /RESET | من | پین را تنظیم مجدد کنید |
| 9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | SCL | من | سیگنال ساعت SPI |
| 11 | SDI | من | پین ورودی رابط SPI |
| 12 | B0 | من | سیگنال داده های آبی (LSB) |
| 13 تا 19 | B1-7 | من | سیگنال داده آبی |
| 20 | G0 | من | سیگنال داده های سبز (GSB) |
| 21 تا 27 | G1-7 | من | سیگنال داده های سبز |
| 28 | R0 | من | سیگنال داده قرمز (LSB) |
| 29 تا 35 | R1-7 | من | سیگنال داده قرمز |
| 36 | HSYNC | من | سیگنال همگام سازی افقی |
| 37 | VSYNC | من | سیگنال همگام سازی عمودی |
| 38 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 39 تا 40 | NC | - | هيچ ارتباطي نيست |
| 41 | VDD | من | منبع برق +2.8V |
| 42 | VDDIO | من | 1.8V~2.8V منبع برق |
| 43 | YU | من | پین پنل لمسی |
| 44 | XL | من | پین پنل لمسی |
| 45 | YD | من | پین پنل لمسی |
| 46 | XR | من | پین پنل لمسی |
| ۴۷ تا ۵۱ | NC | - | نه ارتباط |
| 52 | امکان پذیر است | من | کنترل داده ورودی فعال |
| ۵۳ تا ۵۴ | GND | من | زمین قدرت |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.5 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | TBD | - | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| جریان خروجی ورودی | IIL | - | TBD | - | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 17.5 | 19.2 | 20.5 | V | اگر=20 mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - | |
| شدت نور برای LCM |
- |
350 | 400 | 450 | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20 mA | - |
| رنگ روشنایی | سفید | ||||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 150 | 500 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 200 | 800 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 1,00,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 250 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 60 | - | درجه | - |
| θL | - | 60 | - | ||||||
| . "ور" | Θ+ | - | 45 | - | |||||
| ... | - | 60 | - | ||||||

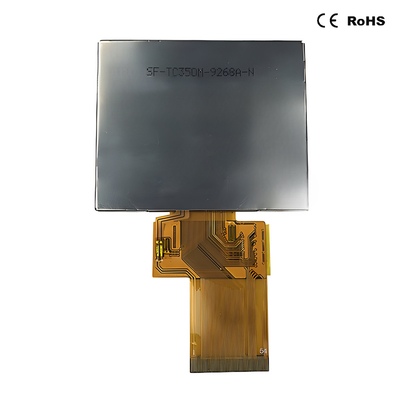

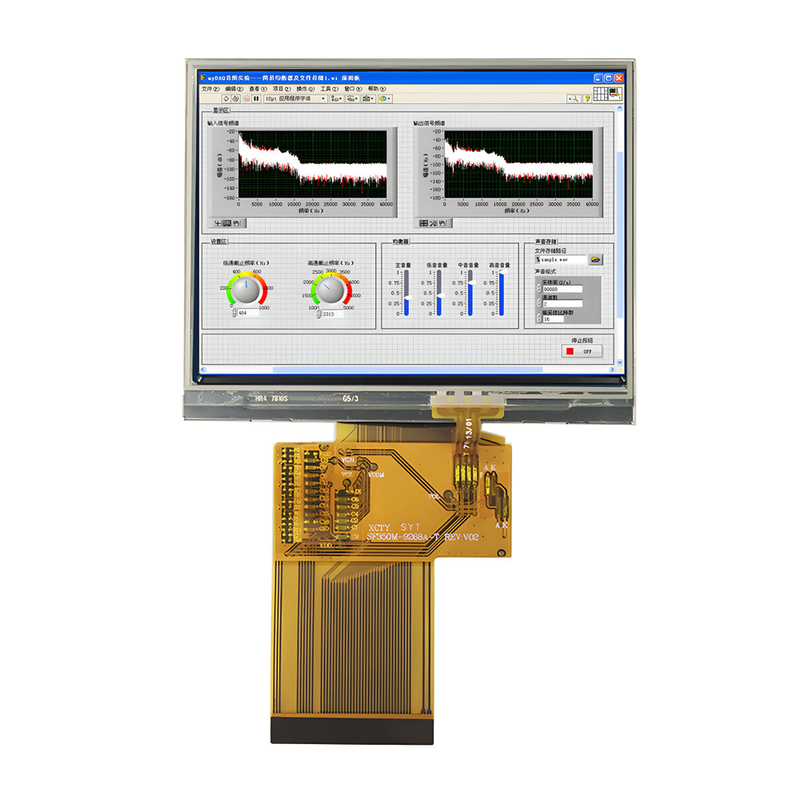

3.5 اینچ TFT LCD Display 320x240 RGB Interface تصویر محصول
