جزئیات محصول:
|
| تولید - محصول: | 2صفحه LCD TFT.4 اینچی | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
|---|---|---|---|
| وضوح: | 240x320 نقطه | ابعاد شیشه پوشش: | بدون (تخصیص پذیر) |
| جهت مشاهده: | ساعت 12:00 | رابط: | دستگاه MPU 16 |
| شماره پین: | 40 پین | ارتباط: | اتصال (قابل تنظیم) |
| درخشندگی سطحی: | 200 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| آی سی درایور: | ST7789V | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT MCU,صفحه نمایش LCD TFT 240x320 نقطه,صفحه نمایش 2.4 اینچی TFT LCD,240x320 Dots TFT LCD Display,2.4 Inch TFT LCD Display |
||

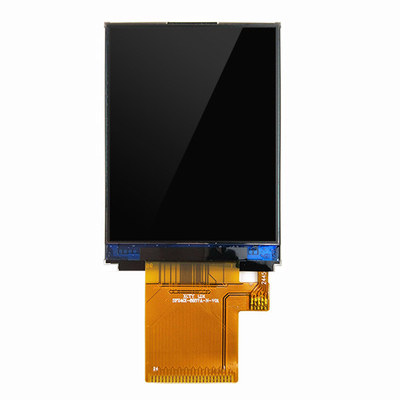

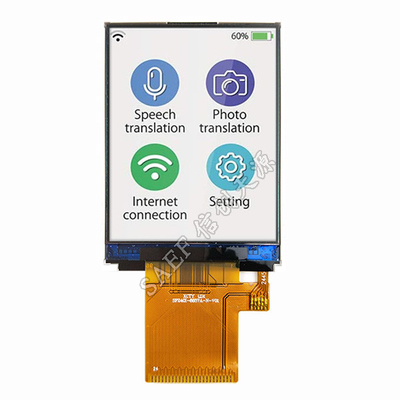

صفحه نمایش LCD TFT 2.4 اینچ 240x320 نقطه، 2.4 اینچ MCU Interface ZIF FPC Connection
بازبینی سریع محصول:

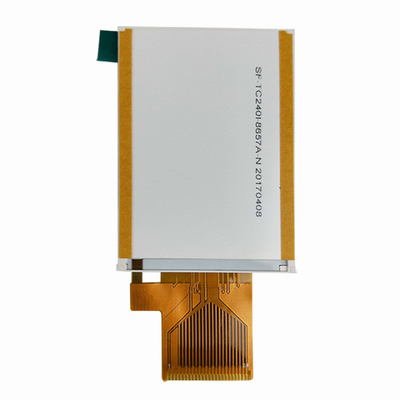

شماره مدل SF-TC240I-8657A-N
′′2.4" TFT SPI 240x320
اندازه: 2.4 اينچ
رزولوشن: 240×320 نقطه
جهت مشاهده: ساعت 12
رابط: MCU
IC درایور: ST7789V
هیئت کنترل: نه
روشنایی ((cd/m2): 200
✅برنامه از طریق سوراخ: نه
صفحه لمس: بدون صفحه لمس
SF-TC240I-8657A-N یک ماژول TFT-LCD با اندازه قطبی 2.4 اینچی با وضوح 240x320 پیکسل است. این ماژول با IC ST7789V ساخته شده است؛ از رابط MPU پشتیبانی می کند،ولتاژ تغذیه برای آنالوگ (VCC) بین 2.5 ولت تا 3.0 ولت. این ماژول دارای پنل سطح درخشش است، جهت مشاهده ساعت 12، چرخش مقیاس خاکستری ساعت 6، نسبت کنتراست 500:1.
ماژول SF-TC240I-8657A-NTFT-LCD در حالت پرتره با روشنایی 200 نیت (ارزش معمولی) است. ماژول همچنین برای صفحه لمسی مقاوم (RTP) اختیاری در دسترس است.SF-TC240I-8657A-N می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
ویژگی ها:
| محصول: | 2LCD TFT.4 اینچی | صفحه لمسی: | بدون صفحه لمسی (قابل سفارشی کردن) |
|---|---|---|---|
| قطعنامه: | 240x320 نقطه | ابعاد شیشه پوشش: | بدون (تخصیص پذیر) |
| جهت مشاهده: | 12:00 | رابط: | دستگاه MPU 16 |
| شماره پین: | ۴۰ پین | اتصال: | پلاگین (تخصیص پذیر) |
| نورپردازی سطح: | 200 Cd/m2 ((نیت) | طول عمر LED: | 40،000 ساعت |
| آي سي راننده: | ST7789V | انطباق | مطابقت با REACH و RoHS |
2.4 اینچ TFT LCD Display نقشه
| نه | نام PIN | I/O | توضیحات |
| 1 | VCC | من | منبع برق 2.8V ولتاژ |
| 2 | GND/K | من | زمین |
| 3 | LEDA | اوه | آنود LED |
| 4 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 5 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 6 | RS | من | سیگنال را انتخاب کنید |
| 7 | WR | من | پین ورودی سیگنال استروب بنویسید |
| 8 | تحقیق و توسعه | من | پين ورودي سيگنال استروب رو بخون |
| 9 تا 24 | DB0-DB15 | I/O | نمایش داده های I/O |
| ماده | نماد | Vآلبوم | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ورودیولتاژ | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | دقیقه | نوع | مکس | واحد | حالت آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | ️ |
| جریان عرضه | منDD | ️ | ️ | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | VIH | 0.8VDD | ️ | VDD | V | ️ |
| VمنL | 0 | ️ | 0.2VDD | V | ||
| جریان خروجی ورودی | منIL | - يک.0 | ️ | 1.0 | mA | VIN=VDDیا Vاس اس |
| ماده | سمبول | MIN | TYP | مکس | واحد | تستشرایط |
| ولتاژ تغذیه | Vf | 3.2 | V | اگر=80mA | ||
| جریان عرضه | اگه | ️ | 80 | ️ | mA | ️ |
| ولتاژ معکوس | Vr | ️ | ️ | 5 | V | ️ |
| از بین رفتن قدرت | Pd | ️ | 288 | ️ | mW | ️ |
| شدت نور برای LCM |
️ |
️ | 200 | ️ | Cd/m2 | اگر=80mA |
| یکسانی برای LCM | ️ | 80 | ️ | ️ | % | اگر=80 mA |
