جزئیات محصول:
|
| تولید - محصول: | 3صفحه نمایش.5 اینچ TFT | وضوح: | 320x240 نقطه |
|---|---|---|---|
| صفحه لمسی: | دارای صفحه نمایش لمسی PCAP | لنز کاور: | قابل تنظیم |
| جهت مشاهده: | ساعت 6 | رابط: | رابط RGB |
| طرح "دم": | 76.9x63.9x4.65 میلی متر | شماره پین: | 54 پین |
| جریان تامین نور پس زمینه: | 20 میلی آمپر | ولتاژ منبع تغذیه نور پس زمینه: | 19.2 V |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 320 cd/m2 (nits) |
| ولتاژ منبع تغذیه برای منطق: | 1.6 ~ 3.3 V | ولتاژ ورودی: | VDD+0.3 V |
| دمای کار: | -20 تا 70 درجه سانتیگراد | دمای ذخیره سازی: | -30 تا 80 درجه سانتی گراد |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3صفحه نمایش LCD TFT 5 اینچ,صفحه لمسی ظرفیت دار TFT LCD Screen,رابط rgb صفحه نمایش LCD tft,Capacitive Touchscreen TFT LCD Screen,RGB Interface TFT LCD Screen |
||
3.5" Capacitive Touchscreen TFT، 3.5" TFT LCD Screen 320x240 RGB Interface معرفی محصول
بررسی سریع محصول
شماره مدل: SF-TO350M-8840A-CT
صفحه لمسی 3.5 اینچ TFT، صفحه LCD 3.5 اینچ TFT
رزولوشن: 320x240 نقطه
جهت مشاهده: 6H
رابط کاربری: RGB
IC راننده: HX8238
روشنایی (cd/m2): 300
صفحه لمسی: صفحه لمسی ظرفیت (PCAP)
نقطه شناسایی: پنج انگشت
توضیحات
SAEF TECHNOLOGY SF-TO350M-8840A-CT یک واحد نمایش کریستال مایع 3.5 اینچی است که از ترانزیستورهای فیلم نازک به عنوان اجزای فعال استفاده می کند و شامل پیکسل ها است. این مدل شامل یک 3.5 (4:3) پانل اصلی شفاف TN-LCD اینچوضوح این پانل 320 (RGB) x 240 پیکسل است و می تواند تا 167M رنگ را نشان دهد.
SF-TO350M-8840A-CT مجهز به یک صفحه لمسی PCAP است که یک ساختار G + G است. SF-TO350M-8840A-CT از رابط RGB پشتیبانی می کند و صفحه لمسی رابط IIC است.
ماژول LCD SF-TO350M-8840A-CT TFT به طور گسترده ای در دستگاه های دستی مانند جعبه های سیاه، دستگاه های هوشمند، POS های تلفن همراه، خواننده های پول نقد، تلفن های دستی GPS، دستگاه های سفارش دستی،آنالیزرهای سیگنال، تجهیزات آزمایشگاهی دسکتاپ، سیستم های امنیتی، اتوماسیون خانگی، پخش کننده های صوتی کوچک و مانیتورهای کودک.
ویژگی ها
| محصول: | 3صفحه نمایش.5 اینچی TFT |
| قطعنامه: | 320X240 نقطه |
| لنز پوشش: | قابل تنظیم |
| رابط: | رابط RGB |
| شماره پین: | 54 پین |
| صفحه لمسی: | با صفحه لمسی PCAP |
| نورپردازی سطح: | 320 Cd/m2 |
| جهت مشاهده: | ساعت 6 |
| خلاصه ی داستان: | 76.9x63.9x4.65 (ملی متر) |
| جریان منبع نور پس زمینه: | 20 mA |
| ولتاژ منبع نور پس زمینه: | 19.2 ولت |
| اتصال: | ZIF FPC |
| ولتاژ ورودی: | VDD+0.3 V |
| ولتاژ منبع برق برای منطق: | 1.6 تا 3.3 ولت |
| دمای کار: | -20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی: | -30 تا 80 درجه سانتیگراد |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
| پین | نماد | عملکرد |
|---|---|---|
| 1 تا 2 | LED- | قدرت برای کاتود LED با نور پس زمینه |
| 3 تا 4 | LED+ | قدرت برای آنود چراغ LED |
| 5 تا 7 | NC | هيچ ارتباطي نيست |
| 8 | /RESET | تنظیم مجدد سخت افزار |
| 9 | اسپنا | چیپ انتخاب پین از رابط سریال |
| 10 | SPCLK | پین ساعت رابط سریال (SPCK) |
| 11 | SPDAT | پین ورودی داده در حالت سریال (SPDA) |
| 12 تا 19 | B0~B7 | اتوبوس داده |
| 20 تا 27 | G0~G7 | اتوبوس داده |
| 28 تا 35 | R0~R7 | اتوبوس داده |
| 36 | HSYNC | سیگنال همگام سازی خط |
| 37 | VSYNC | سیگنال همگام سازی فریم |
| 38 | DCLK | سیگنال ساعت نقطه ای و منبع نوسانگر |
| 39 تا 40 | NC | هيچ ارتباطي نيست |
| ۴۱ تا ۴۲ | VCC | منبع برق |
| 43 تا 47 | NC | هيچ ارتباطي نيست |
| 48 تا 50 | SEL2~SEL0 | پین ورودی برای انتخاب حالت رابط ورودی |
| 51 | NC | هيچ ارتباطي نيست |
| 52 | DE | نشان دادن فعال کردن پین از کنترل کننده. کشش داخلی بالا اگر استفاده نشده باشد به VDDIO متصل شوید. |
| 53 | DGND | پيين پايين سيستم آي سي به پايين سيستم متصل شو |
| 54 | AVSS | اتصال به مدار آنالوگ به سیستم زمین |
| ماده | نماد | دقیقه | نوع | مکس | واحد |
|---|---|---|---|---|---|
| ولتاژ تغذیه برای LCM | VCC | 1.6 | 2.8 | 3.3 | V |
| جریان تغذیه برای LCM | ICC | - | 8.6 | 15 | mA |
| عرضه PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | -نه. | 45 | 68 | mA |

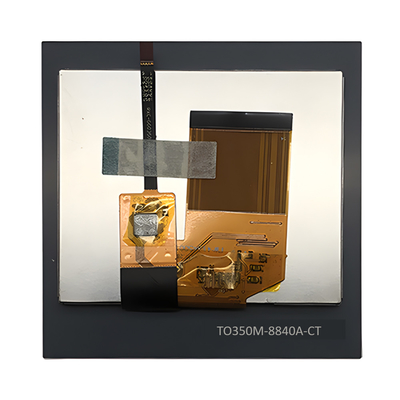

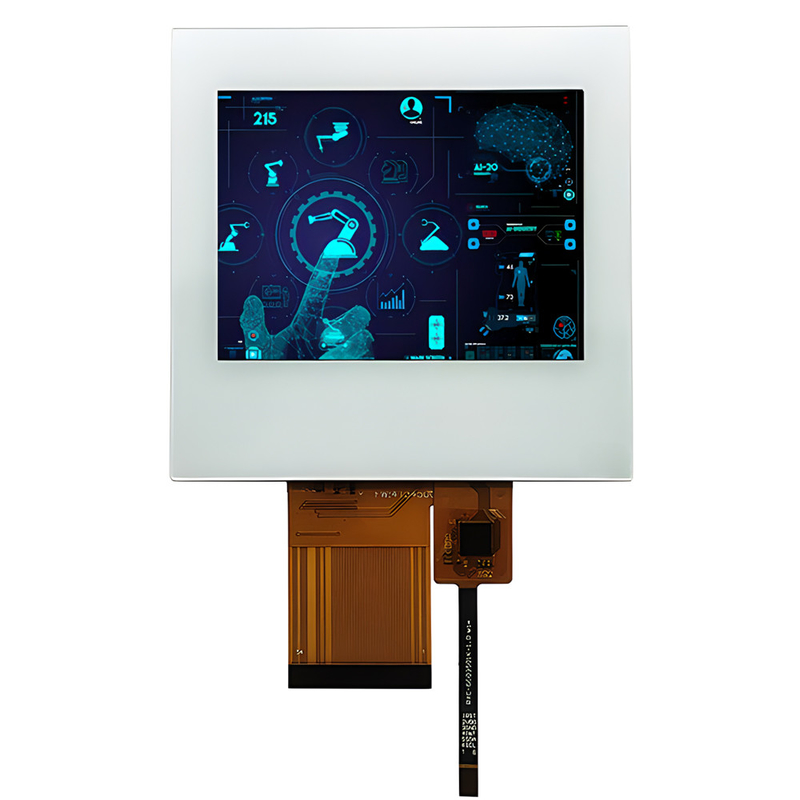

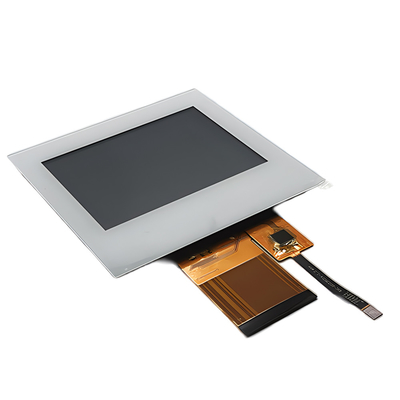

3.5" Capacitive Touchscreen TFT، 3.5" TFT LCD Screen 320x240 RGB Interface تصویر محصول
