جزئیات محصول:
|
| تولید - محصول: | 4صفحه نمایش LCD TFT 3 اینچی | وضوح: | 480x800 پیکسل |
|---|---|---|---|
| رابط: | رنگ RGB | جهت مشاهده: | تمام زاویه های مشاهده (IPS) |
| صفحه لمسی: | با صفحه نمایش لمسی مقاومتی | درخشندگی سطحی: | 300 cd/m2 (قابل تنظیم) |
| آی سی درایور: | HX8369-A01 | ولتاژ رانندگی: | 2.8 V |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| ارتباط: | ZIF FPC (قابل تنظیم) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش RGB TFT با لمسی مقاوم,صفحه نمایش TFT 480x800 RGB,صفحه نمایش LCD عمودی RGB TFT,480x800 RGB TFT Display,Vertical LCD RGB TFT Display |
||
4صفحه نمایش.3 اینچی RGB TFT 480x800 پیکسل با صفحه لمسی مقاوممعرفی محصول
بررسی سریع محصول
اندازه: 4.3 اینچ IPS TFT Display
رزولوشن: 480 x 800 نقطه
جهت مشاهده: IPS تمام زاویه های مشاهده
رابط کاربری: RGB
✅IC درایور:HX8369
هیئت کنترل: نه
روشنایی (cd/m2): 300
صفحه لمسی: پنل لمسی مقاوم
توضیحات محصول
SAEF TECHNOLOGY SF-TC430S-8501A-T یک صفحه نمایش کامل TFT-LCD 4.3 اینچی با وضوح 480x800 (480 آرایه پیکسل افقی x 800 عمودی) است.ولتاژ منبع برق (VCC) برای رانندگی پانل LCD 2 است.6V تا 3.3V، با ولتاژ معمولی 2.8V. از رابط RGB پشتیبانی می کند. این ماژول صفحه لمسی 4.3 اینچی می تواند برای تصاویر رنگی با کیفیت بالا که نیاز به نمایش TFT در سیستم های جاسازی دارند، استفاده شود.اتوماسیون، GPS، تجهیزات پزشکی، تجهیزات صنعتی، تجهیزات امنیتی و غیره
SF-TC430S-8501A-T یک TFT از نوع IPS-LCD با روشنایی 300 cd / m2 (ارزش معمولی) است ، مناسب برای برنامه هایی است که نیاز به روشنایی بیشتر دارند. لطفا با نماینده فروش ما تماس بگیرید.روشنایی سطح می تواند به 1000cd / m2 سفارشی شوداین صفحه نمایش 4.3-اینچی TFT با صفحه لمسی مقاوم می تواند در دمای -20 °C تا +70 °C کار کند. دمای ذخیره سازی آن بین -30 °C و +80 °C است.
اطلاعات محصول
| محصول: | 4صفحه نمایش LCD TFT 3 اینچی |
| قطعنامه: | 480x800 پیکسل |
| رابط: | رنگ RGB |
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) |
| صفحه لمسی: | با صفحه لمسی مقاوم |
| نورپردازی سطح: | 300 Cd/m2 (تخصیص پذیر) |
| آي سي راننده: | HX8369-A01 |
| ولتاژ رانندگی: | 2.8 ولت |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| اتصال: | ZIF FPC (تخصیص پذیر) |
| انطباق | مطابقت با REACH و RoHS |
4صفحه نمایش.3 اینچی RGB TFT 480x800 پیکسل با صفحه لمسی مقاومنقشه محصول
تعریف پین
| نه | نام پین | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | LEDA | اوه | آنود LED |
| 3 | LEDK | اوه | کاتود LED |
| 4 | VCC | من | منبع برق 2.8V ولتاژ |
| 5 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 6 | SDO | من | سیگنال ورودی سریال |
| 7 | SDI | من | سیگنال ورودی سریال |
| 8 | GND | من | زمین |
| 9 | SCL_WR | من | پين ورودي سيگنال استروب رو بخون |
| 10 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 11 | NC | من | NC |
| 12 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 13 تا 20 | R0-R7 | I/O | نمایش داده های I/O |
| 21 تا 28 | G0-G7 | I/O | نمایش داده های I/O |
| 29 تا 36 | B0-B7 | I/O | نمایش داده های I/O |
| 37 | DE | من | سیگنال فعال سازی داده برای عملکرد رابط RGB |
| 38 | GND | من | زمین |
| 39 | PLK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 40 | GND | من | زمین |
| 41 | HS | من | سیگنال همگام سازی افقی خطی |
| 42 | VS | من | سیگنال همگام سازی عمودی فریم |
| 43 | شناسه | - | - |
| 44 | PWM | من | این پین به درایور LED خارجی متصل است. |
| 45 تا 46 | GND | من | زمین |
| 47 | YU | اوه | پین پنل لمسی |
| 48 | XL | اوه | پین پنل لمسی |
| 49 | YD | اوه | پین پنل لمسی |
| 50 | XR | اوه | پین پنل لمسی |
| 51 | GND | من | زمین |
ویژگی های DC
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | - | 25.6 | - | V | اگر=20 mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | - | - | mW | - | |
| شدت نور برای LCM |
- |
- | 300 | - | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20 mA | - |
| رنگ روشنایی | سفید | ||||||

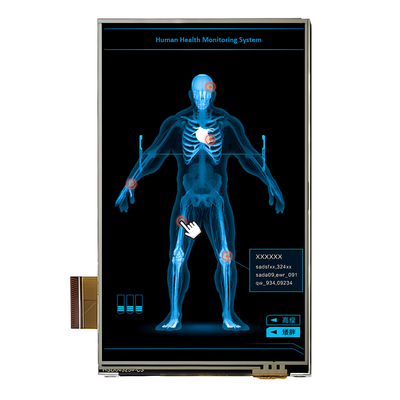

4صفحه نمایش.3 اینچی RGB TFT 480x800 پیکسل با صفحه لمسی مقاومتصویر محصول
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
SAEF Technology یک تولید کننده پیشرو جهانی صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی از 0.96 "تا 1" ارائه می دهد.دور 22 اینچی، 1.28 اينچ دور1.44، 1.54، 177، 2"، 2.1" گرد، 2.2"، 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4"، 3.5"، 3.6"، 3.7"، 4"، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1" ، 12.3"، 13.3"، 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8 " ، 24" ، 25" ، 27" و 28" TFT (سطح قطبی منطقه فعال) و غیره. بیش از 300 مدل استاندارد TFT در این وب سایت ذکر شده است.بعلاوه، تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیاز مشتریان مشتق شود.
نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3تعهد به کیفیت قابل اعتماد
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
