جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 4.3 اینچی TFT | وضوح: | 480x272 |
|---|---|---|---|
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | آی سی درایور: | ST7283 |
| صفحه لمسی: | نه (RTP و CTP اختیاری هستند) | شماره پین: | 40 پین |
| ارتباط: | ZIF FPC 46mm | درخشندگی سطحی: | 500 cd/m2 (nits) |
| ولتاژ بهره برداری: | 3.3 ولت | رابط: | رنگ RGB |
| دمای عملیاتی: | 20°C تا +70°C | دمای ذخیره: | -30°C تا +80°C |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT 480*272 پیکسل,4صفحه نمایش LCD TFT 3 اینچی,4.3 Inch TFT LCD Display |
||

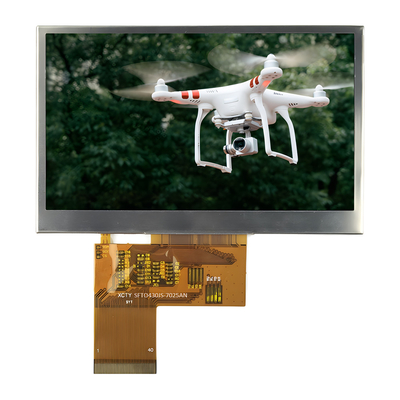

4.3 اینچ IPS 480*272 پیکسل صفحه نمایش LCD TFT، RGB 4.3 اینچ صفحه نمایش TFTPمحصول مقدمه
بررسی سریع محصول
ماژول LCD TFT 4.3 اینچی، ماژول TFT 4.3 اینچی
رزولوشن: 480x272 نقطه
جهت مشاهده: IPS، همه زاویه های مشاهده
رابط کاربری: RGB
دمای کار: -20°C تا +70°C
✅IC راننده:ST7283
هیئت کنترل: نه
روشنایی (cd/m2): 500
✅برنامه از طریق سوراخ: نه
صفحه لمسی: صفحه لمسی مقاوم
توضیحات
این صفحه نمایش RGB 4.3 اینچی دارای روشنایی کافی است و می تواند برای استفاده در داخل و خارج از خانه، روشنایی 300، 500، 1000 و 1500 نیت را فراهم کند.به لطف تکنولوژی IPS و 16 میلیون رنگاز هر زاويه اي عالي به نظر مياد
این صفحه نمایش لمسی از حسگر لمسی مقاوم استفاده می کند، و این باعث می شود که انتخاب خوبی برای استفاده در فضای باز باشد. قطرات باران به عنوان لمس ثبت نمی شوند و کاربران می توانند دستکش بپوشند.
این مانیتور 4.3 اینچی بدون لمس، همان خروجی پین را با نمایشگرهای لمسی مقاومت و ظرفیت ما به اشتراک می گذارد.
اطلاعات محصول
| محصول: | 4صفحه نمایش.3 اینچ TFT |
| قطعنامه: | 480x272 |
| نورپردازی سطح: | 500 Cd/m2 (نیت) |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| رابط: | رنگ RGB |
| آي سي راننده: | ST7283 |
| شماره پین: | ۴۰ پین |
| صفحه لمسی: | نه (RTP و CTP اختیاری هستند) |
| اتصال: | ZIF FPC 46 میلی متر |
| ولتاژ کار: | 3.3V |
| دمای عملیاتی: | 20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
4.3 اینچ IPS 480*272 پیکسل صفحه نمایش LCD TFT، RGB 4.3 اینچ صفحه نمایش TFTPرودوکتنقاشی
تعریف پین
| نه، نه | نام پین | I/O | توضیحات |
| 1 | LED-K | من | کاتود LED |
| 2 | LED-A | من | آنود LED |
| 3 | VSS | من | زمین قدرت |
| 4 | VDD | من | منبع برق |
| 5- 12 | R00-R07 | من | سیگنال داده قرمز (LSB) |
| 13 تا 20 | G00-G07 | من | سیگنال داده های سبز (GSB) |
| 21 تا 28 | R00-R07 | من | سیگنال داده های آبی (LSB) |
| 29 | VSS | من | زمین قدرت |
| 30 | DLCK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 31 | DISP | من | نمایش سیگنال روشن/ خاموش |
| 32 | HSYNC | من | سیگنال همگام سازی افقی |
| 33 | VSYNC | من | سیگنال همگام سازی عمودی |
| 34 | DE | من | کنترل داده ورودی فعال |
| 35 | NC | - | باز شده |
| 36 | GND | من | زمین قدرت |
| 37 | XR | من | PIN پنل لمسی |
| 38 | YD | من | PIN پنل لمسی |
| 39 | XL | من | PIN پنل لمسی |
| 40 | YU | من | PIN پنل لمسی |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.۰-۳6 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 3.0 | 3.3 | 3.6 | V | - |
| جریان عرضه | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| جریان خروجی ورودی | IIL | - | TBD | - | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 20.3 | 22.4 | 24 | V | اگر=20mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 448 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 500 | - | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 70 | 75 | - | % | اگر=20mA | - |
| رنگ روشنایی | سفید | ||||||
