جزئیات محصول:
|
| محصول: | 7صفحه نمایش LCD مربع 6 اینچی | قطعنامه: | 800*800 نقطه |
|---|---|---|---|
| رابط: | MIPI | درخشندگی سطحی: | 1000 cd/m2 (nits) |
| جهت مشاهده: | IPS، همه زاویه دید (85/85/85/85) | صفحه لمسی: | قابل تنظیم |
| کنترلر LCD: | ILI9881C | ابعاد شیشه پوشش: | قابل تنظیم |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -25 درجه سانتیگراد تا +75 درجه سانتیگراد |
| روشنایی: | 1000 نیت | ارتباط: | ZIF FPC |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 7صفحه نمایش LCD TFT 6 اینچی,صفحه نمایش LCD TFT قابل خواندن نور خورشید,ماژول LCD TFT Square Type,Sunlight Readable TFT LCD Display,Square Type tft lcd module |
||
نور خورشید قابل خواندن 7.6 اینچ TFT LCD 1000Nits 800x800 پیکسل صفحه نمایش IPSمعرفی محصول
بررسی سریع محصول
صفحه نمایش LCD مربع
اندازه: 7.6 اينچ
دقيقاً 800 × 800 نقطه
جهت مشاهده: IPS
رابط: MIPI
آی سی راننده: ILI9881C
هیئت کنترل: نه
روشنایی (cd/m2): 1000
¢ قاب از طریق سوراخ: نه
صفحه لمسی: پنل لمسی ظرفیتی (PCAP) اختیاری
نقطه شناسایی: پنج انگشت
دمای عملیاتی: -20~+70°C (در دمای وسیع)
توضیحات
Saef Technology SFTO760GX-7109A-Nیک ماژول LCD TFT با قطب معکوس 7.6 اینچ مربع و وضوح 800x800 پیکسل. این ماژول نمایش LCD 7.6 اینچ مجهز به یک مدار یکپارچه ILI9881C است،که شامل توابع IC کنترل کننده و راننده است، و از رابط MIPI پشتیبانی می کند. محدوده ولتاژ تغذیه (Vdd) این مانیتور LCD 7.6 اینچی از 2.5V تا 3.6V (ارزش معمولی 3.3V) است. جهت مشاهده این 7.ماژول 6 اينچ از نوع IPS است، با زاویه دید کامل (85/85/85/85 حداکثر).
درSFTO760GX-7109A-N ماژول نمایش با روشنایی 1000 نیت نمایش داده می شود. این 7.6 اینچ IPS TFT LCD می تواند در دمای 20 درجه سانتیگراد تا 70 درجه سانتیگراد کار کند. دمای ذخیره سازی آن بین -25 درجه سانتیگراد تا 75 درجه سانتیگراد است.چه در داخل و چه در خارج از خانه استفاده شود، این صفحه نمایش LCD 7.6 اینچی IPS TFT می تواند نیازهای مختلف نمایش را برآورده کند. این یک راه حل چند منظوره و با عملکرد بالا است که برای تجهیزات صنعتی، اسکنرها، اتوماسیون خانگی،سیستم های کنترل دسترسی، تجهیزات نظارت، تحلیلگرها، سیستم های امنیتی، سیستم های آبیاری باغ، و طیف گسترده ای از برنامه های کاربردی.
اطلاعات محصول
| محصول: | 7صفحه نمایش LCD مربع 6 اینچ |
| قطعنامه: | 800*800 نقطه |
| نورپردازی سطح: | 1000 Cd/m2 ((نیت) |
| رابط: | MIPI |
| صفحه لمسی: | قابل تنظیم |
| ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | IPS، زاویه دید کلی (85/85/85/85) |
| کنترل کننده LCD: | ILI9881C |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -25°C تا +75°C |
| روشنایی: | 1000 شب |
| طول عمر LED: | 40،000 ساعت |
| اتصال: | ZIF FPC |
| انطباق | مطابقت با REACH و RoHS |
نور خورشید قابل خواندن 7.6 اینچ TFT LCD 1000 Nits 800x800 پیکسل صفحه نمایش IPSنقشه محصول
تعریف پین
| پین نه، نه | نماد | توضیحات |
| 1 | LEDA | آنود چراغ LED |
| 2 | LEDK | کاتود LED با نور پس زمینه |
| 3 | LEDK | کاتود چراغ LED |
| 4 | VCl | منبع برق برای قدرت آنالوگ |
| 5 | IOVCC | منبع برق برای قدرت منطقی و مدار I/O |
| 6 | تنظیم مجدد | سیگنال تنظیم مجدد (کم فعال) |
| 7 | TE | خروجی اثر پارگی |
| 8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD |
| 9 | GND | زمین قدرت |
| 10 | MIPI_DP0 | خط داده های MIPI-DSI |
| 11 | MIPI_DNO | خط داده MIPI-DSI 0 پین ورودی منفی |
| 12 | GND | زمین قدرت |
| 13 | MIPI_DP1 | خط داده های MIPI-DSI 1 |
| 14 | MIPI_DN1 | خط داده MIPI-DSI 1 پین ورودی منفی |
| 15 | GND | زمین قدرت |
| 16 | MIPI_CLKP | خط داده MIPl-DSI دو پین ورودی دارد. |
| 17 | MIPI_CLKN | پین ورودی منفی خط داده MIPI-DSI |
| 18 | GND | زمین قدرت |
| 19 | MIPI_DP2 | خط داده های MIPI-DSI 2 |
| 20 | MIPI_DN2 | پین ورودی منفی خط داده MIPI-DSI 2 |
| 21 | GND | قدرت برق |
| 22 | MIPI_DP3 | خط داده های MIPI-DSI 3 |
| 23 | MIPI_DN3 | پین ورودی منفی خط داده MIPI-DSI 3 |
| 24 | GND | زمین قدرت |
| 25 | TP_INT | پین INT برای CTP ((NC)) |
| 26 | TP SDA | پین SDA برای CTP ((NC)) |
| 27 | TP_SCL | پین SCL برای CTP ((NC)) |
| 28 | TP_RESET | پین تنظیم مجدد برای TP ((NC)) |
| 29 | TP_VCl | پین VCl برای CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin برای CTP ((NC) |
حداکثر امتیاز مطلق
| پارامتر | نماد | دقیقه | مکس | واحد | یادداشت |
| ولتاژ برق | VCI~GND | -0.3 | +65 | V | |
| ولتاژ منبع برق 2 | IOVCC~GND | -0.3 | +3.3 | V | |
| محدوده ولتاژ ورودی منطقی | ViN | -0.3 | IOVCC+03 | V | |
| محدوده ولتاژ خروجی منطقی | و | -0.3 | IOVCC+03 | V | |
| دمای کار | بالا | -20 | +70 | °C | |
| دمای ذخیره سازی | Tstg | -25 | +75 | °C |
ویژگی های DC
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه برای مدار آنالوگ | VCl | 2.5 | 3.3 | 3.6 | V |
| ولتاژ تغذیه برای مدار منطقی | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ولتاژ ورودی "H"leve | VH | 0.7*IOVCC | IOVCC | V | |
| ولتاژ ورودی "L'leve" | VL | GND | 0.3*IOVCC | V | |
| ولتاژ خروجی "H" | اوه | 0.8*IOVCCl | IOVCC | V | |
| ولتاژ خروجی "L'leve" | Vol | GND | 0.2*IOVCC | V |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط |
| ولتاژ جلو | Vf | 13.5 | 15.0 | 17 | V | اگر=225
mA |
| روشنایی ICM | LV | 1000 | ️ | cd/m | ||
| تعداد LED ها | 5X5 | قطعه | ||||
| حالت اتصال | S/P | 5سلسلایی/5همراه | ||||

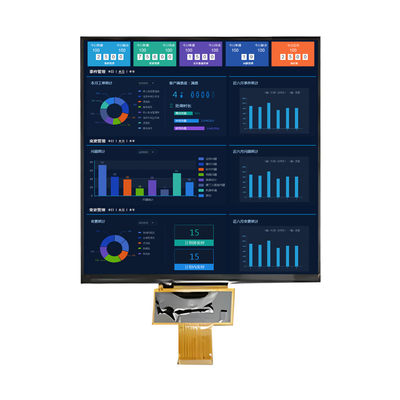

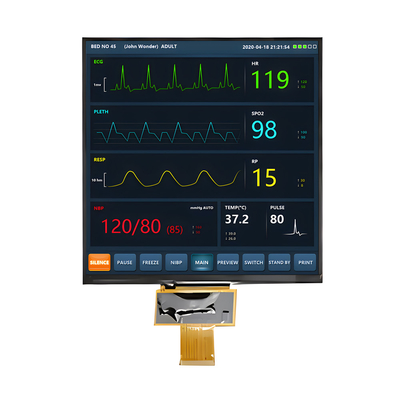

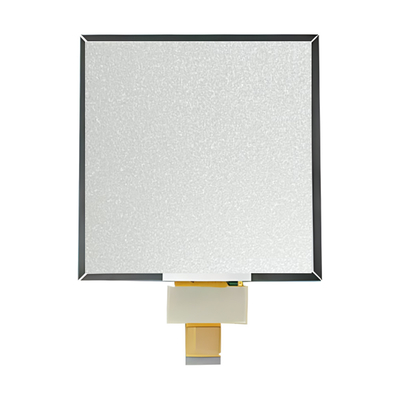

نور خورشید قابل خواندن 7.6 اینچ TFT LCD 1000 Nits 800x800 پیکسل صفحه نمایش IPSتصویر محصول
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
فناوری لمس ظرفیت (PCAP) پیش بینی شده پاسخ سریع و پاسخگو و قابلیت اطمینان حرفه ای را فراهم می کند.نمایشگرهای لمسی ظرفیت Saef Technology طراحی شده اندما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم، یک راه حل یکپارچه که به ساده سازی زنجیره تامین و مونتاژ کمک می کند.
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ ها و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
