جزئیات محصول:
|
| تولید - محصول: | 3صفحه نمایش TFT 7 اینچی | وضوح: | 480x800 |
|---|---|---|---|
| آی سی درایور: | HX8369-A01 | صفحه لمسی: | بدون |
| ابعاد شیشه پوشش: | قابل سفارشی سازی است | جهت مشاهده: | IPS همه زاویه های مشاهده |
| رابط: | RGB 18 بیتی | ارتباط: | نوع کانکتور |
| شماره پین: | 40 پین | درخشندگی سطحی: | 300 cd/m2 (nits) |
| طرح "دم": | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (ملی متر) | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3صفحه نمایش LCD TFT 7 اینچی,صفحه نمایش LCD TFT نوع IPS,IPS type TFT LCD Display |
||
3صفحه نمایش LCD TFT.7 اینچ، صفحه نمایش LCD 3.7 اینچ 480x800 پیکسل معرفی محصول
ویژگی ها
اطلاعات محصول
| محصول: | 3صفحه نمایش TFT 7 اینچی |
| قطعنامه: | 480x800 |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| آي سي راننده: | HX8369-A01 |
| صفحه لمسی: | بدون |
| ابعاد شیشه پوشش: | می تواند سفارشی شود |
| رابط: | RGB 18 بیت |
| اتصال: | نوع کانکتور |
| نورپردازی سطح: | 300 Cd/m2 ((نیت) |
| دمای عملیاتی: | -20°C تا +70°C |
| شماره پین: | ۴۰ پین |
| خلاصه ی داستان: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (ملی متر) |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
3صفحه نمایش LCD TFT 7 اینچی، صفحه نمایش LCD 3.7 اینچی 480×800 پیکسل
تعریف پین
| نه | نام PIN | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | AVDD ((2.8V) | من | منبع برق 2.8V ولتاژ |
| 3 | VDDIO ((1.8V) | من | برق 1.8V ولتاژ |
| 4 تا 9 | R5-R0 | I/O | نمایش داده های I/O |
| ۱۰ تا ۱۵ | G5-G0 | I/O | نمایش داده های I/O |
| 16 تا 21 | B5-B0 | I/O | نمایش داده های I/O |
| 22 | LCDC_RST | من | سیگنال ورودی LCM Reset |
| 23 | LCDC_VSYNC | من | همگام سازي عمودي سيگنال در RGB I/F |
| 24 | LCDC_HSYNC | من | همگام سازي افقي سيگنال در RGB I/F |
| 25 | SPI_SDO | من | سیگنال خروجی سریال در SPI I/F |
| 26 | SPI_SDI | من | سیگنال ورودی سریال در SPI I/F |
| 27 | SPI_SCLK | من | یک سیگنال ساعت هم زمان در SPI I/F |
| 28 | SPI_CS | من | چیپ انتخاب پین ورودی در SPI I/F. |
| 29 | LCDC_PCLK | من | سیگنال ساعت پیکسل در RGB I/F |
| 30 | LCDC_DEN | من | سیگنال فعال سازی داده در حالت RGB I/F 1. |
| 31 | LEDK8 | اوه | کاتود LED |
| 32 | LEDK7 | اوه | کاتود LED |
| 33 | LEDK6 | اوه | کاتود LED |
| 34 | LEDK5 | اوه | کاتود LED |
| 35 | LEDK4 | اوه | کاتود LED |
| 36 | LEDK3 | اوه | کاتود LED |
| 37 | LEDK2 | اوه | کاتود LED |
| 38 | LEDK1 | اوه | کاتود LED |
| 39 | LEDA | اوه | آنود LED |
| 40 | GND | من | زمین |
حداکثر محدوده مطلق
ویژگی های DC
نور پس زمینه ویژگی های الکتریکی و نوری
ویژگی های نوری

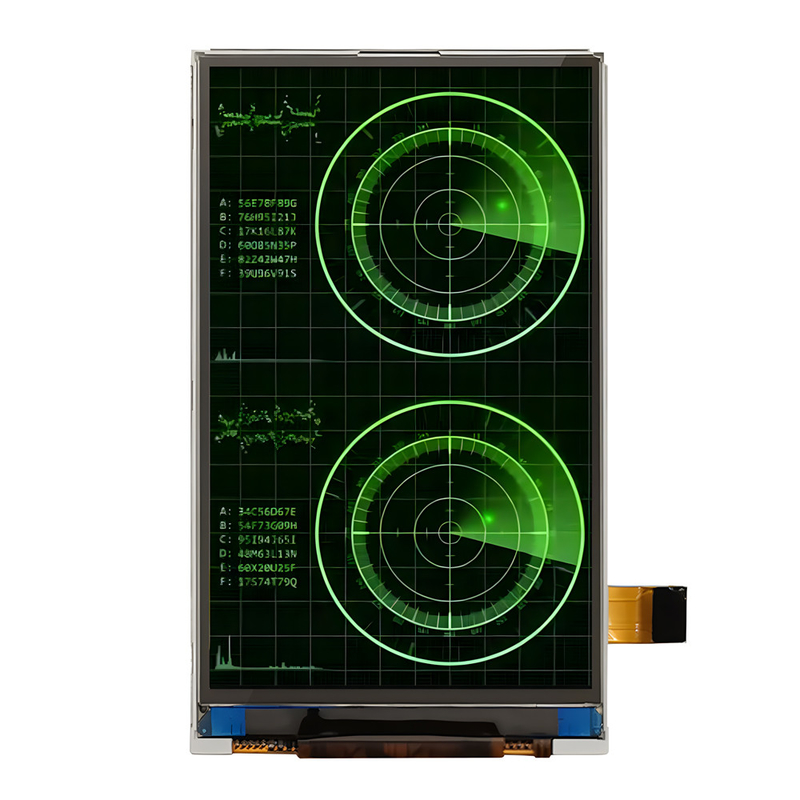

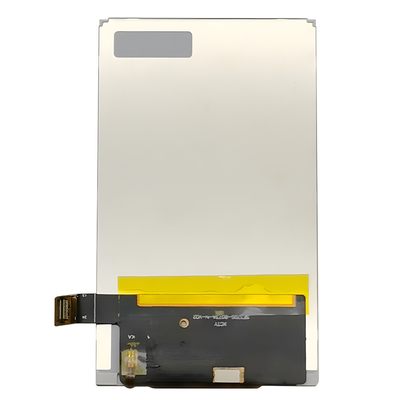

3صفحه نمایش LCD TFT.7 اینچ، صفحه نمایش LCD 3.7 اینچ 480x800 پیکسل تصویر محصول
تاسیسات کارخانه و گواهینامه ها
کلمه کلیدی جستجو: tft 3.7 "، 3.7 tft lcd، 3.7 "tft lcd، 3.7 اینچ tft lcd، tft lcd 3.7صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی، صفحه نمایش 3.7 اینچی,صفحه نمایش LCD 3.7 اینچ TFT، WVGA TFT، 3.7 اینچ WVGA، 3.7 اینچ 480x800، hx8369 TFT
