جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD TFT 5 اینچی | وضوح: | 720x1280 نقطه |
|---|---|---|---|
| رابط: | MIPI | صفحه لمسی: | PCAP |
| جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) | ساختار PCAP: | GFF |
| کنترلر LCD: | ILI9881C | کنترلر CTP: | GT5688 |
| ابعاد شیشه پوشش: | قابل تنظیم | شماره پین: | 25 پین |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 300 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | تولید کننده صفحه نمایش TFT 5 اینچی,نوع پرتره PCAP TFT Display,صفحه نمایش 5 اینچی PCAP TFT,Portrait Type PCAP TFT Display,5 Inch PCAP TFT Display |
||

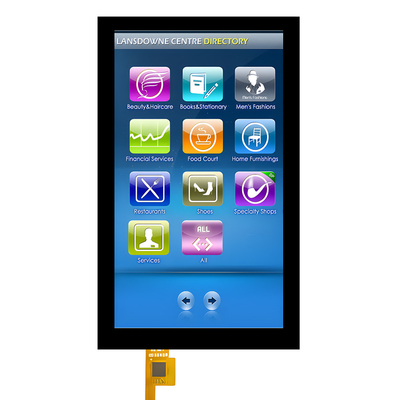

5 اینچ TFT Display تولید کننده، نوع پرتره 5 اینچ PCAP TFT Display معرفی
ویژگی ها
اطلاعات محصول
| محصول: | صفحه نمایش LCD 5 اینچی TFT |
| قطعنامه: | 720×1280 نقطه |
| رابط: | MIPI |
| جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) |
| صفحه لمسی: | PCAP |
| ساختار PCAP: | GFF |
| کنترل کننده CTP: | GT5688 |
| کنترل کننده LCD: | ILI9881C |
| ابعاد شیشه پوشش: | قابل تنظیم |
| اتصال: | ZIF FPC |
| شماره پین: | 25 پین |
| نورپردازی سطح: | 300 Cd/m2 ((نیت) |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |

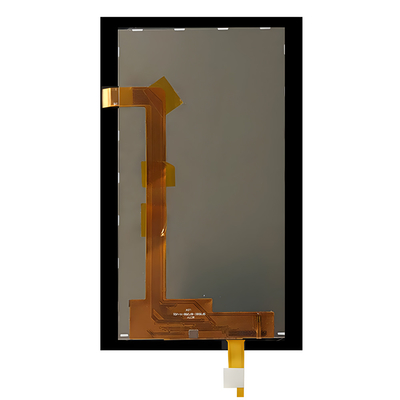

5 اینچ TFT Display تولید کننده، نوع پرتره 5 اینچ PCAP TFT Display
ویژگی های DC
توجه: ولتاژ بالاتر از بالا ممکن است به ماژول آسیب برساند. تمام ولتاژ ها نسبت به VSS = 0V مشخص شده است.
نور پس زمینه ویژگی های الکتریکی و نوری
1یکسانی = Min/Max * 100%
2. طول عمر LED به شرح زیر تعریف شده است:درخشش نهایی 70٪ از درخشش اصلی است.طریقه اندازه گیری: (X * Y: منطقه نور)
ویژگی های نوری
شرایط اقدام:1اندازه گیری محیط: اتاق تاریک؛ دمای محیط: 25±2°C؛ 3.
تعریف پین TFT LCD
پین ۱، LEDA LED Anode
پین2، کاتود LEDK LED
پين3، برق برق VCC 2.8V
Pin4، IOVCC منبع برق 1.8V/2.8V ولتاژ
پين 5، زمين برق GND
سیگنال های ساعت Pin6، CLKP DSI-CLK+
Pin7، CLKN DSI-CLK- سیگنال های ساعت
پين8، GND پاور گراوند
Pin9، D0N DSI-D0- سیگنال های داده
سیگنال های داده Pin10, D0P DSI-D0+
پين 11، زمين برق GND
سیگنال های داده Pin12، D1N DSI-D1
سیگنال های داده Pin13، D1P DSI-D1+
پين 14، زمين برق GND
سیگنال های داده Pin15، D2N NC DSI-D2
سیگنال های داده Pin16، D2P NC DSI-D2+
پين 17، GND پاور گراوند
سیگنال های داده Pin18, D3N NC DSI-D2
سیگنال های داده Pin19, D3P NC DSI-D2+
پين20، GND پاور گراوند
پن21، برق برق 2.8 ولت
PIN22، LCD_ID LCD_ID
پین 23، تنظیم مجدد، ثبت پین انتخاب
پين 24، زمين برق GND
پين 25، زمين برق GND
تعریف CTP Pin
پين1، GND
پين2، SDA - 2.8V
پين 3، اس سي ال 2.8 ولت
پین 4، VDD - 3.3V
پین 5، INT
پين 6، RST
5 اینچ TFT Display تولید کننده، نوع پرتره 5 اینچ PCAP TFT Display
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمسی خازن پروژکتور (PCAP) پاسخ سریع و حساس و قابلیت اطمینان سطح حرفه ای را فراهم می کند.صفحه نمایش لمسی ظرفیتی Saef Technology به طور خاص برای صنایع سخت طراحی شده استما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ ها و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
تاسیسات کارخانه و گواهینامه ها
