جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD 8 اینچی RGB TFT | جهت مشاهده: | TN ساعت 12 |
|---|---|---|---|
| شماره پین: | 50 پین | رابط: | 24 بیت RGB |
| وضوح: | 800 RGB x 600 | درخشندگی سطحی: | 250 cd/m2 ((نیت) |
| طرح "دم": | 182.9 (H) × 141.0 (V) × 5.5 (T) (mm) | منطقه ی فعال: | 162.0 (H) x 121.5 (V) (mm) |
| صفحه لمسی: | RTP و CTP اختیاری | درمان سطح: | پوشش سخت (3H) |
| نمایش رنگ ها: | 16.7 م | ارتباط: | پلاگین |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش TFT صنعتی 8 اینچی,صفحه نمایش TFT صنعتی با پوشش سخت,Hard Coating Industrial TFT Display |
||
کیفیت خوب صفحه نمایش صنعتی 8 اینچ TFT 800x600 نقطه 24 بیتی RGB 50 پینمعرفی محصول
نمایشگر LCD TFT SFTO800FC-7008AN یک صفحه نمایش LCD TFT 8 اینچی است که با وضوح 800x600 پیکسل از جهت 12 ساعت مشاهده می شود. این ماژول نمایشگر LCD TFT درجه صنعتی از رابط 24 بیتی RGB پشتیبانی می کند.این صفحه نمایش TFT SFTO800FC-7008AN در 3 کار می کند.3V (( ولتاژ قدرت) ، Vdd از 3.0V تا 3.6V است.

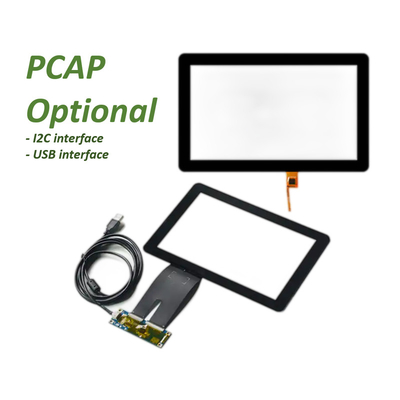

SFTO800FC-7008AN با پانل های لمسی ظرفیت و مقاومت طراحی شده است، IIC و رابط USB اختیاری است. این ماژول LCD TFT با روشنایی 250cd / m2 است.LCD لمسی TFT SFTO800FC-7008AN در شرایط کیفیت خوبی استبه عنوان یک صفحه نمایش صنعتی، این محصول به طور گسترده ای در کاربردهای صنعتی و پزشکی، ترمینال POS، HMI، اتوماسیون خانگی، سیستم امنیتی و غیره استفاده می شود.
ویژگی ها
| محصول: | صفحه نمایش LCD 8 اینچی RGB TFT |
| قطعنامه: | 800 RGB X 600 |
| نورپردازی سطح: | 250 Cd/m2 ((نیت) |
| جهت مشاهده: | TN ساعت 12 |
| رابط: | 24 بیت RGB |
| خلاصه ی داستان: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (ملی متر) |
| شماره پین: | 50 پین |
| منطقه فعال: | 162.0 ((H) X 121.5 ((V) (میلی متر) |
| درمان سطح: | پوشش سخت ((3H) |
| اتصال: | پلاگین |
| صفحه لمسی: | RTP و CTP اختیاری |
| رنگ نمایش: | 16.7M |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
>این صفحه نمایش TFT 8 اینچی یک صفحه LCD TFT متریکس فعال رنگی است که از یک TFT سیلیکون بی شکل (ترانزیستور فیلم نازک) به عنوان یک دستگاه سوئیچ فعال استفاده می کند.
> این صفحه نمایش LCD PCAP TFT 8 اینچی دارای طراحی صفحه لمسی ظرفیتی با شیشه پوشش است که می تواند با توجه به نیازهای مشتری سفارشی شود.
> طیف رنگی که برای این صفحه 8 اینچ TFT معمول است 50% Min.45%.
>این LCD TFT 8 اینچی دارای زمان پاسخ معمولی 30 ms و حداکثر 35 ms است.
> این صفحه نمایش LCD 8 اینچ 800x600 TFT دارای نسبت کنتراست Type:1000 Min است:800.
>این مانیتور 8 اینچی RGB TFT می تواند در طیف گسترده ای از دما از -20 درجه تا +70 درجه کار کند.
>این TN TFT LCD 7 اینچ یک محصول سبز و سازگار با محیط زیست، RoHS و Halogen رایگان است.
>این مانیتور لمسی 8 اینچی دارای ولتاژ رانندگی کم و مصرف برق کم است.
کیفیت خوب صفحه نمایش صنعتی 8 اینچ TFT 800x600 نقطه 24 بیتی RGB 50 پیننقشه محصول
تعریف پین
Pin1-2 LEDA آنود نور عقب
Pin3-4 LEDK کاتود نور عقب
پين5 GND زمین
Pin6 VCOM برای ورودی DC VCOM خارجی
پين7 DVDD قدرت ديجيتالي
Pin8 MODE DE/SYNC حالت انتخاب شده
سیگنال PIN9 DE داده فعال
سیگنال همگام سازی Pin10 VS Frame
سیگنال همگام سازی خط HS
Pin12-19 B7-B0 دیتاباس
Pin20-27 G7-G0 دیتاباس
پین 28-35 R7-R0 دیتاباس
پين36 GND Ground
سیگنال ساعت پين37 DCLK
پين38 GND Ground
Pin39 L/R منبع کنترل دنباله راست یا چپ.
کنترل اسکن Pin40 U/D Gate بالا یا پایین
Pin41 VGH قدرت مثبت برای TFT
Pin42 VGL قدرت منفی برای TFT
Pin43 AVDD قدرت آنالوگ
Pin44 RESET Global reset signal pin.Active low to enter resetstate.به شما پیشنهاد می کنم که با یک مدار بازنشستگی RC برای ثبات متصل شوید.معمولاً بالا بکشید.
پین 45 NC وصل نشده
Pin46 VCOM برای ورودی DC VCOM خارجی
Pin47 DITHB تنظیمات Dithering.DITH=H6bit resolution;DITH=L8bit resolution ((تنظیم پیش فرض)
پين48 GND زمین
Pin49 NC وصل نشده
پین 50 NC وصل نشده

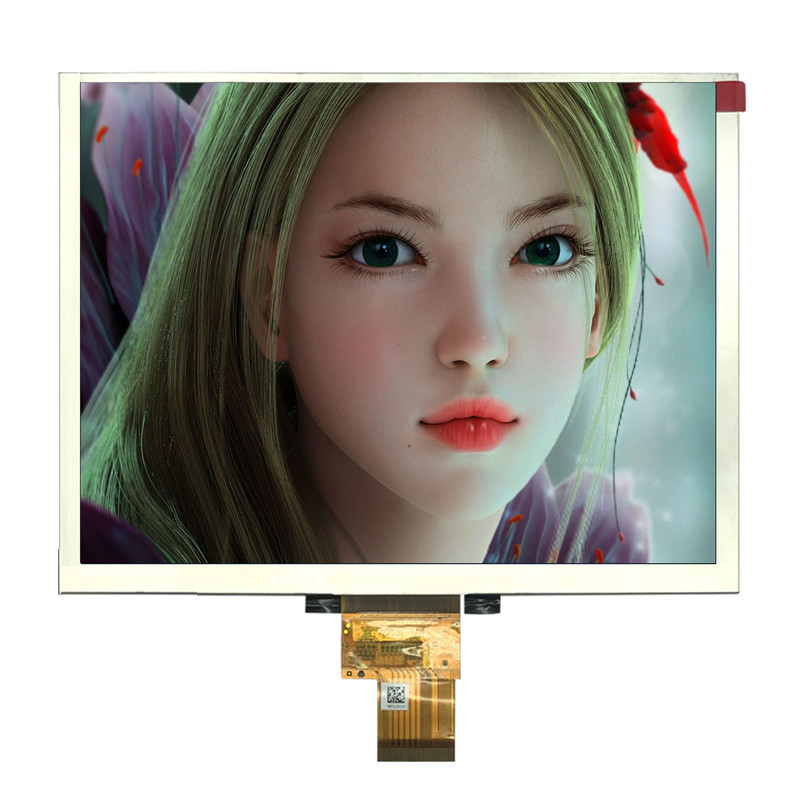

کیفیت خوب صفحه نمایش صنعتی TFT 8 اینچ 800x600 نقطه 24 بیتی RGB 50 پین تصویر محصول
