جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD 8 اینچی RGB TFT | وضوح: | 800 RGB x 600 |
|---|---|---|---|
| جهت مشاهده: | TN ساعت 12 | درخشندگی سطحی: | 250 cd/m2 ((نیت) |
| رابط: | 24 بیت RGB | شماره پین: | 50 پین |
| طرح "دم": | 182.9 (H) × 141.0 (V) × 5.5 (T) (mm) | منطقه ی فعال: | 162.0 (H) x 121.5 (V) (mm) |
| صفحه لمسی: | RTP و CTP اختیاری | درمان سطح: | پوشش سخت (3H) |
| نمایش رنگ ها: | 16.7 م | ارتباط: | پلاگین |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 8 اینچی TFT LCD,صفحه نمایش LCD TFT ساعت 12,TN 12 O'clock TFT LCD Display |
||

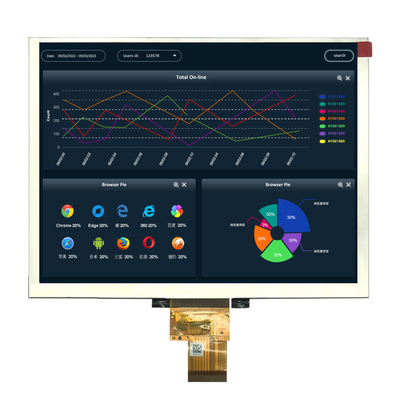

عرضه کارخانه صفحه نمایش LCD 8 اینچ TFT 800x600 پیکسل TN RGB 12:00 معرفی محصول
نمایشگر LCD TFT SFTO800FC-7008AN یک صفحه نمایش 8 اینچی TN است که با وضوح 800x600 پیکسل از جهت 12:00 مشاهده می شود. این ماژول نمایشگر LCD TFT درجه صنعتی از رابط RGB 24 بیتی پشتیبانی می کند.این صفحه نمایش TFT SFTO800FC-7008AN در 3 کار می کند.3V (( ولتاژ قدرت) ، Vdd از 3.0V تا 3.6V است.
SFTO800FC-7008AN با پنل لمسی ظرفیت دار ، IIC و رابط USB اختیاری طراحی شده است. این ماژول LCD TFT دارای روشنایی 250cd / m2 است.LCD لمسی TFT SFTO800FC-7008AN در شرایط کیفیت خوبی استبه عنوان یک صفحه نمایش صنعتی، این محصول به طور گسترده ای در کاربردهای صنعتی و پزشکی، ترمینال POS، HMI، اتوماسیون خانگی، سیستم امنیتی و غیره استفاده می شود.
ویژگی ها
| محصول: | صفحه نمایش LCD 8 اینچی RGB TFT |
| قطعنامه: | 800 RGB X 600 |
| نورپردازی سطح: | 250 Cd/m2 ((نیت) |
| جهت مشاهده: | TN ساعت 12 |
| رابط: | 24 بیت RGB |
| خلاصه ی داستان: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (ملی متر) |
| شماره پین: | 50 پین |
| منطقه فعال: | 162.0 ((H) X 121.5 ((V) (میلی متر) |
| درمان سطح: | پوشش سخت ((3H) |
| اتصال: | پلاگین |
| صفحه لمسی: | RTP و CTP اختیاری |
| رنگ نمایش: | 16.7M |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
>این صفحه نمایش TFT 8 اینچی یک صفحه LCD TFT متریکس فعال رنگی است که از یک TFT سیلیکون بی شکل (ترانزیستور فیلم نازک) به عنوان یک دستگاه سوئیچ فعال استفاده می کند.
> این صفحه نمایش LCD PCAP TFT 8 اینچی دارای طراحی صفحه لمسی ظرفیتی با شیشه پوشش است که می تواند با توجه به نیازهای مشتری سفارشی شود.
> طیف رنگی که برای این صفحه 8 اینچ TFT معمول است 50% Min.45%.
>این LCD TFT 8 اینچی دارای زمان پاسخ معمولی 30 ms و حداکثر 35 ms است.
> این صفحه نمایش LCD 8 اینچ 800x600 TFT دارای نسبت کنتراست Type:1000 Min است:800.
>این مانیتور 8 اینچی RGB TFT می تواند در طیف گسترده ای از دما از -20 درجه تا +70 درجه کار کند.
>این TN TFT LCD 7 اینچ یک محصول سبز و سازگار با محیط زیست، RoHS و Halogen رایگان است.
>این مانیتور لمسی 8 اینچی دارای ولتاژ رانندگی کم و مصرف برق کم است.
عرضه کارخانه صفحه نمایش LCD 8 اینچ TFT 800x600 پیکسل TN RGB 12:00 صفحه نمایش طراحی محصول
تعریف پین
Pin1-2 LEDA آنود نور عقب
Pin3-4 LEDK کاتود نور عقب
پين5 GND زمین
Pin6 VCOM برای ورودی DC VCOM خارجی
پين7 DVDD قدرت ديجيتالي
Pin8 MODE DE/SYNC حالت انتخاب شده
سیگنال PIN9 DE داده فعال
سیگنال همگام سازی Pin10 VS Frame
سیگنال همگام سازی خط HS
Pin12-19 B7-B0 دیتاباس
Pin20-27 G7-G0 دیتاباس
پین 28-35 R7-R0 دیتاباس
پين36 GND Ground
سیگنال ساعت پين37 DCLK
پين38 GND Ground
Pin39 L/R منبع کنترل دنباله راست یا چپ.
کنترل اسکن Pin40 U/D Gate بالا یا پایین
Pin41 VGH قدرت مثبت برای TFT
Pin42 VGL قدرت منفی برای TFT
Pin43 AVDD قدرت آنالوگ
Pin44 RESET Global reset signal pin.Active low to enter resetstate.به شما پیشنهاد می کنم که با یک مدار بازنشستگی RC برای ثبات متصل شوید.معمولاً بالا بکشید.
پین 45 NC وصل نشده
Pin46 VCOM برای ورودی DC VCOM خارجی
Pin47 DITHB تنظیمات Dithering.DITH=H6bit resolution;DITH=L8bit resolution ((تنظیم پیش فرض)
پين48 GND زمین
Pin49 NC وصل نشده
پین 50 NC وصل نشده
عرضه کارخانه صفحه نمایش LCD 8 اینچ TFT 800x600 پیکسل TN RGB 12:00 تصویر محصول صفحه نمایش
تاسیسات کارخانه و گواهینامه ها
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
SAEF Technology یک تولید کننده پیشرو جهانی صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی از 0.96 "تا 1" ارائه می دهد.دور 22 اینچی، 1.28 اينچ دور1.44، 1.54، 177، 2"، 2.1" دور، 2.2" 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4" دور، 3.5"، 3.6" دور، 3.7"، 4" دور، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1" ، 12.3",13.3"، 14"، 15"، 15.6"، 17"، 17.3"، 18.4"، 18.5"، 19"، 21.3"، 21.5"، 23.8"، 24"، 25"، 27" و 28" TFT (سطح قطبی ناحیه فعال) و غیره.بیش از 300 مدل استاندارد TFT در این وب سایت ذکر شده استعلاوه بر این، تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیازهای مشتریان مشتق شود.
نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
