صفحه نمایش LCD 7 اینچ TFT 40 پین LVDS عرضه کارخانه 1024x600 پیکسل معرفی محصول

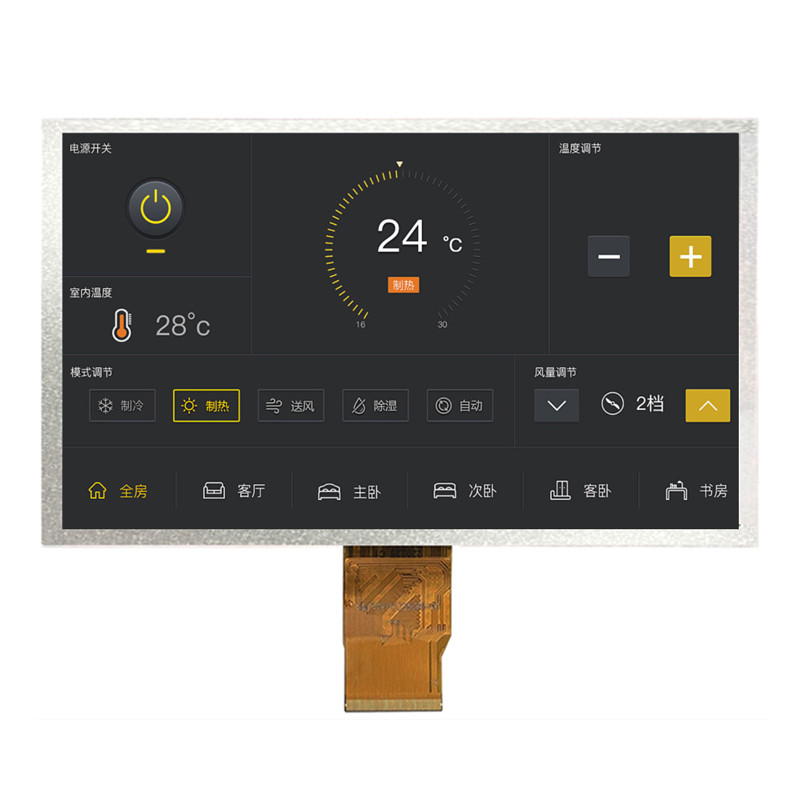

نمایشگر LCD TFT SFTO700XC-7052AN یک صفحه نمایش 7 اینچی با زاویه دید کامل IPS با وضوح 1024x600 پیکسل است. این ماژول نمایشگر LCD TFT درجه صنعتی از رابط LVDS پشتیبانی می کند.این صفحه نمایش TFT SFTO700XC-7052AN در 3 کار می کند.3V (( ولتاژ قدرت) ، Vdd از 3.0V تا 3.6V است.
SFTO700XC-7052AN با پنل لمسی ظرفیت دار طراحی شده است ، رابط IIC و USB اختیاری است. این ماژول TFT LCD SFTO700XC-7052AN با روشنایی 300cd / m2 است.LCD لمسی TFT SFTO700XC-7052AN در شرایط کیفیت خوبی استبه عنوان یک صفحه نمایش صنعتی، این محصول به طور گسترده ای در کاربردهای صنعتی و پزشکی، ترمینال POS، HMI، اتوماسیون خانگی، سیستم امنیتی و غیره استفاده می شود.
ویژگی ها
| محصول: |
صفحه نمایش LCD 7 اینچی LVDS TFT |
| قطعنامه: |
1024 RGB X 600 |
| رابط: |
LVDS |
| جهت مشاهده: |
IPS، زاویه دید کلی (85/85/85/85) |
| نورپردازی سطح: |
300 Cd/m2 ((نیت) |
| شماره پین: |
۴۰ پین |
| خلاصه ی داستان: |
164.9 ((H) x100.0 ((V) × 2.8 ((T) (ملی متر) |
| منطقه فعال: |
154.21 ((H) x85.92 ((V) (ملی متر) |
| درمان سطح: |
پوشش سخت ((3H) |
| اتصال: |
پلاگین |
| صفحه لمسی: |
CTP اختیاری |
| رنگ نمایش: |
16.7M |
| دمای عملیاتی: |
-20°C تا +70°C |
| دمای ذخیره سازی: |
-30°C تا +80°C |
| گواهی: |
ISO9001:2015 / ISO1400:2015 |
| انطباق |
مطابقت با REACH و RoHS |
>این صفحه نمایش TFT 7 اینچی یک صفحه LCD TFT متریکس فعال رنگی است که از یک TFT سیلیکون بی شکل (ترانزیستور فیلم نازک) به عنوان یک دستگاه سوئیچ فعال استفاده می کند.

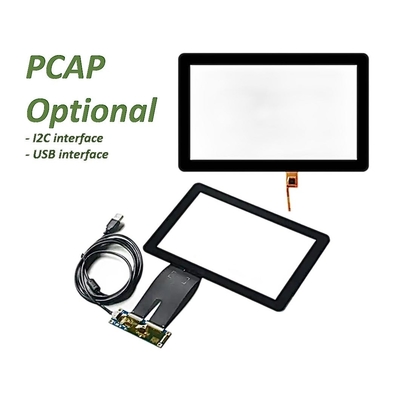

> این صفحه نمایش LCD PCAP TFT 7 اینچی دارای طراحی صفحه لمسی ظرفیتی با شیشه پوشش است که می تواند با توجه به نیازهای مشتری سفارشی شود.
> طیف رنگی که برای این صفحه 7 اینچی TFT معمول است 50٪ Min.45٪ است.
>این 7 اینچ LCD TFT دارای زمان پاسخ معمولی 30 ms و حداکثر 35 ms است.
> این صفحه نمایش LCD TFT 7 اینچی 1024x600 دارای نسبت کنتراست Type:1000 Min است:800.
>این مانیتور 7 اینچی LVDS TFT می تواند در طیف گسترده ای از دما از -20 درجه تا +70 درجه کار کند.
>این IPS TFT LCD 7 اینچ یک محصول سبز و سازگار با محیط زیست، RoHS و Halogen رایگان است.
>این مانیتور لمسی 7 اینچی دارای ولتاژ رانندگی پایین و مصرف برق کم است.
صفحه نمایش LCD 7 اینچ TFT 40 پین LVDS عرضه کارخانه 1024x600 پیکسل
تعریف پین
يادداشت 1:
اگر داده های ورودی LVDS 6 بیتی باشد، selb باید به high تنظیم شود.
اگر داده های ورودی LVDS 8 بیتی باشد، selb باید به حالت کم تنظیم شود.
يادداشت 2:
وقتی CABC_EN=00، CABC OFF.
هنگامی که CABC_EN=01، تصویر رابط کاربری.
وقتی که CABC_EN=10، هنوز تصویر.
هنگامی که CABC_EN=11، تصویر متحرک.
وقتی که CABC خاموش است، DIMO را متصل نکنید، در غیر این صورت آن را به روشنایی پشتی متصل کنید
يادداشت سوم:
زمانی که L/R=0 سمت راست به سمت چپ اسکن شود.
وقتی L/R=1 سمت غربالگری را از چپ به راست تنظیم می کند.
وقتی U/D=0 جهت اسکن را از بالا به پایین تنظیم کنید.
وقتی U/D=1 جهت اسکن را از پایین به بالا تنظیم کند

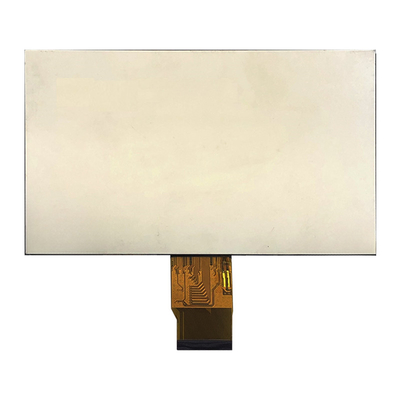

صفحه نمایش LCD 7 اینچ TFT 40 پین LVDS عرضه کارخانه 1024x600 پیکسل تصویر محصول
