جزئیات محصول:
|
| محصول: | صفحه نمایش 3.5 اینچی TFT LCD | قطعنامه: | 320x480 HVGA |
|---|---|---|---|
| جهت مشاهده: | ساعت 12 | شماره پین: | ۴۰ پین |
| رابط: | MCU 8/16BIT، SPI 3/4wire | درخشندگی سطحی: | 300 cd/m2 (nits) |
| طرح "دم": | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملی متر) | منطقه فعال: | 48.96 (H)x73.44 (V) (mm) |
| صفحه لمسی: | با پنل لمسی ظرفیت | آی سی درایور: | ILI9488 |
| راننده CTP: | FT6336U | ارتباط: | وصل کردن |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT با لمسی ظرفیت,صفحه نمایش LCD TFT 320x480 HVGA,320x480 HVGA TFT LCD Display |
||
معرفی محصول: صفحه نمایش LCD TFT 3.5 اینچی با صفحه لمسی ظرفیت
خلاصه:ما هیجان زده هستیم که نمایشگر LCD TFT 3.5 اینچی با قیمت پایین TN را معرفی کنیم، یک راه حل نوآورانه که مقرون به صرفه بودن را با تکنولوژی پیشرفته ترکیب می کند، برای طیف گسترده ای از برنامه ها مناسب است.این صفحه نمایش دارای یک MCU قابل اعتماد همراه با یک رابط آسان برای استفاده از SPI و یک صفحه لمسی capacitive پاسخگو، که باعث می شود آن را یک انتخاب ایده آل برای توسعه دهندگان و سازندگان.
ویژگی های کلیدی:
اندازه کامپکت: اندازه 3.5 اینچ آن را برای پروژه های محدود به فضا مناسب می کند در حالی که هنوز هم املاک و مستغلات بصری فراوان را فراهم می کند.
وضوح بالا: از تصاویر واضح و رنگ های پر جنب و جوش که به برنامه های کاربردی شما زندگی می کنند، به لطف قابلیت های نمایش با وضوح بالا لذت ببرید.
صفحه لمسی ظرفیت: فناوری لمسی ظرفیت داخلی تجربه کاربری بصری را فراهم می کند و امکان حرکت و تعامل بدون مشکل را فراهم می کند.
سازگاری MCU: طراحی شده برای کار هماهنگ با انواع MCU، این صفحه نمایش همه کاره و آسان برای ادغام در سیستم های موجود شما است.
رابط SPI: پروتکل ارتباطات SPI انتقال سریع داده ها را تضمین می کند و عملکرد سیستم را افزایش می دهد و باعث می شود زمان پاسخ سریع برای برنامه های تعاملی باشد.
راه حل مقرون به صرفه: به عنوان یک گزینه کم هزینه، این صفحه نمایش محدودیت های بودجه را بدون تضعیف کیفیت یا عملکرد برآورده می کند.
مزایا:
یکپارچه سازی آسان: با تصاویر و اسناد واضح، یکپارچه سازی این صفحه نمایش در پروژه های شما آسان است و زمان و تلاش شما را صرفه جویی می کند.
کاربرد گسترده: مناسب برای کاربردهای مختلف از جمله دستگاه های IoT، ابزارهای دستی، سیستم های اتوماسیون و ابزارهای آموزشی است.
دوام قوی: طراحی شده برای تحمل استفاده روزمره، اطمینان از طول عمر و قابلیت اطمینان در محیط های مختلف.
کاربردها:
الکترونیک مصرفی: مناسب برای دستگاه های کوچک مانند دستگاه های خانگی هوشمند، مانیتورهای بهداشتی و کنسول های بازی قابل حمل است.
سیستم های کنترل صنعتی: ایده آل برای برنامه های کاربردی HMI (انترفایس انسان-ماشین) ، افزایش تعامل کاربر و بهره وری عملیاتی.
پروژه های آموزشی: یک ابزار عالی برای دانش آموزان و علاقه مندان، یادگیری و نمونه سازی را تعاملی و سرگرم کننده می کند.
نتیجه گیری:نمایشگر LCD TFT 3.5 اینچی با صفحه لمسی ظرفیت TN با هزینه پایین برای توسعه دهندگان به دنبال یک راه حل نمایشگر مقرون به صرفه و با عملکرد بالا است.این که آیا شما در حال ایجاد یک محصول جدید هستید یا یک محصول موجود را افزایش می دهید، این صفحه نمایش قابلیت اطمینان و عملکردی را که برای موفقیت نیاز دارید ارائه می دهد. امروز شروع کنید و پروژه خود را با این صفحه نمایش استثنایی ارتقا دهید!
ویژگی ها
| محصول: | 3صفحه نمایش LCD TFT 5 اینچی |
| قطعنامه: | 320x480 HVGA |
| رابط: | MCU 8/16BIT، SPI 3/4wire |
| شماره پین: | ۴۰ پین |
| جهت مشاهده: | ساعت 12 |
| نورپردازی سطح: | 300 Cd/m2 ((نیت) |
| خلاصه ی داستان: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملی متر) |
| منطقه فعال: | 48.96 ((H) x73.44 ((V) (میلی متر) |
| صفحه لمسی: | با پنل لمسی ظرفیت |
| راننده CTP: | FT6336U |
| آي سي راننده: | ILI9488 |
| اتصال: | وصل کردن |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
ابعاد مکانیکی
مشخصات نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| روشنایی سفید (مرکز) | Lv |
Θ=0نرمال نگاه کردنزاویه IBL= 120mA |
... | 300 | ... | cd/m2 | |
| زمان پاسخ | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبت کنتراست | CR | ... | 500 | ... | ... | ||
|
رنگ رنگی (CIE1931) |
سفید | Wx | 0.292 | 0.307 | 0.322 | ||
| وای | 0.312 | 0.327 | 0.342 | ||||
|
زاویه دید |
هور |
L |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
.. |
تو | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| یکنواخت بودن روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
| طیف رنگ | NTSC | Θ=0 | 57 | 60 | ... | % | |
| جهت دید مطلوب | ساعت 12 | ||||||
وضعیت اندازه گیری
> محیط اندازه گیری: اتاق تاریک
> جریان LED IL: 120mA
> دمای محیط: 25±2°C
> 15 دقیقه زمان گرم شدن
ویژگی های الکتریکی
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ویژگی های واحد روشنایی پشتی
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 90 | 120 | mA |
| ولتاژ LED | VL | - | 2.8 | 3.2 | V |
| مدت عمر LED در حال کار | ساعت | 30000 | 40000 | - | ساعت |
تعریف پین رابط LCM
|
پین نه، نه |
نماد | عملکرد |
| 1 | XL | خط چپ رو لمس کن |
| 2 | YU | به مدار بالايي دست بزنيد |
| 3 | XR | خط آخر راست رو لمس کن |
| 4 | YD | خط پايين رو لمس کن |
| 5 | GND | زمین |
| 6 | IOVCC | منبع برق 1.8 ولت |
| 7 | VCC | منبع برق 2.8 ولت |
| 8 | FMARK | سیگنال همگام سازی فریم |
| 9 | CS | چیپ انتخاب پین ورودی (فعال کم) |
| 10 | RS | نمایش داده ها/پین انتخاب فرمان به صورت موازی |
| 11 | WR/SPI_SCL | فعال کردن نوشتن در رابط موازی MCU 8080 / پین SCL به عنوان Serial Clock |
| 12 | تحقیق و توسعه | خواندن فعال در رابط موازی MCU 8080 |
| 13 | SPI_SDA | پین دو طرفه ورودی/خرید داده های سریال |
| 14 | SPI_SDO | خروجی داده های سریال |
| 15 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 16 | GND | زمین |
| 17 تا 32 | DB0-DB15 | اتوبوس اطلاعات متوازي رابط MCU |
| 33 | LEDA | چراغ LED عقب ((آنود) |
| 34 تا 36 | LEDK | چراغ عقب LED ((کاتود) |
| 37 | GND | زمین |
| 38 | IM0 | حالت رابط را انتخاب کنید |
| 39 | IM1 | حالت رابط را انتخاب کنید |
| 40 | IM2 | حالت رابط را انتخاب کنید |
تعریف پین FPC لمس
| 1 | CTP_RST | تنظیم مجدد صفحه لمسی |
| 2 | CTP_INT | سیگنال قطع صفحه لمسی |
| 3 | CTP_SDA | سیگنال داده صفحه لمسی |
| 4 | CTP_SCL | سیگنال ساعت صفحه لمسی |
| 5 | GND | زمین |
| 6 | VDD | منبع برق |

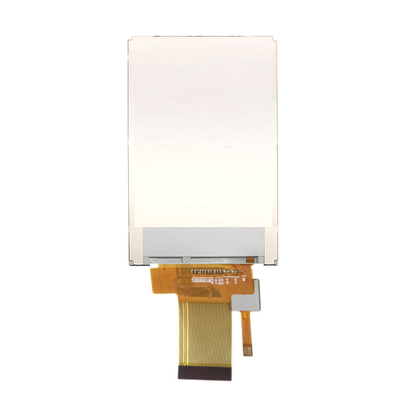

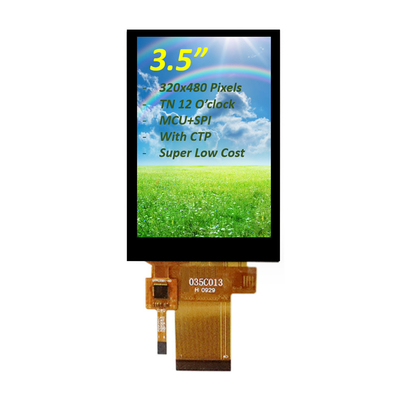

تصویر محصول
تاسیسات کارخانه و گواهینامه ها
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه هایی را با لوگو شما برای آزمایش و تایید نمونه شما انجام خواهیم داد. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
