جزئیات محصول:
|
محصول: | 2صفحه نمایش LCD TFT 8 اینچی | قطعنامه: | 480x640 نقطه |
---|---|---|---|
آی سی درایور: | ILI9806E یا ST7701 یا معادل آن | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | رایگان (80/80/80/80) |
طرح "دم": | 50 (W) x 69.2 (L) x 2.35 (T) میلیمتر | منطقه فعال: | 43.20 x 57.60 میلی متر |
رابط: | RGB (قابل تنظیم) | ارتباط: | نوع اتصال FPC |
شماره پین: | ۴۰ پین (تخصیص پذیر) | درخشندگی سطحی: | 260 cd/m2 (nits) |
ولتاژ تغذیه: | 3.2 V | نوع نور پس زمینه: | LED سفید |
طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | 2ماژول نمایش LCD TFT 8 اینچی |
2.8 اینچ 480X640 نقطه ماژول نمایش LCD TFT صنعتی رابط RGB، چین 2.8 اینچ TFT تولید کننده تامین کننده معرفی محصول
این محصول یک صفحه نمایش با وضوح بالا PPI با اندازه قطبی 2.8 اینچ و وضوح 480x640 است. کل صفحه نمایش شفاف تر و ظریف تر است. علاوه بر این،از تکنولوژی نمایش کامل IPS استفاده می کند تا این محصول را برای برخی از برنامه های کاربردی پیشرفته مناسب کند..
ماژول LCD TFT SF-TO280PY-8990B-N یک حالت پرتره 2.8 ′′ اینچی با سایز قطبی 480x640 با وضوح بالا است. ماژول LCD SF-TO280PY-8990B-N از رابط RGB پشتیبانی می کند.رابط قابل سفارشی سازی استمدل SF-TO280PY-8990B-N دارای ابعاد ماژول 50 ((W) x 69.2 ((L) x 2.35 ((T) mm و اندازه منطقه فعال 43.20 x 57.60 mm است. SF-TO280PY-8990B-N با ILI9806E ادغام شده است،یا ST7701 یا کنترل IC راننده معادل در ماژول، و ولتاژ منبع منطقی آن از 2.6V تا 3.4V است. مقدار معمولی 3.2V است. روشنایی سطح 260 cd / m2 (Nits) است. این مدل دارای دمای عملیاتی در -20 تا 70 درجه است،و دمای ذخیره در -30 تا 80 درجه.
این مدل به طور گسترده ای در ترمینال POS، خواننده پول نقد، سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه صنعتی،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.
مشخصات مکانیکی:
ماده | مشخصات | واحد |
اندازه صفحه نمایش | 2.8 | اینچ |
ابعاد خط بیرونی | 50*69.2*235 | mm |
IC درایور | ILI9806E-2C | - |
نوع رابط | رنگ RGB | کمی |
رمز رمزي:
شماره شماره. | نماد | عملکرد |
1 | LED- | چراغ عقب LED ((کاتود) |
2 | LED+ | چراغ LED عقب ((آنود) |
3 | GND | زمین |
4 | VDD | منبع برق 2.8 ولت |
5- 12 | DB0-DB7 ((B0-B7) | داده های آبی RGB |
13 تا 20 |
DB8-DB15 ((G0-G 7) |
داده های سبز RGB |
21 تا 28 |
DB16-DB23 ((R0-R 7) |
داده های قرمز RGB |
29 | GND | زمین |
30 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
31 | VDD | منبع برق 2.8 ولت |
32 | HSYNC | سیگنال همگام سازی خط برای عملکرد رابط RGB |
33 | VSYNC | سیگنال همگام سازی فریم برای عملکرد رابط RGB |
34 | DE | سیگنال فعال سازی داده برای کاربری رابط RGB |
35 | NC | NC |
36 | GND | زمین |
37 | CS | چیپ انتخاب پین ورودی |
38 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
39 | SCL | ساعت رابط SPI |
40 | SDA | سیگنال ورودی سریال |
2.8 اینچ 480X640 نقطه ماژول نمایش LCD TFT صنعتی رابط RGB، چین 2.8 اینچ TFT تولید کننده تامین کننده طراحی محصول
چراغ های LED:
ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
ولتاژ تغذیه | Vf | - | 3.2 | - | V | اگر=80 mA | - |
جریان عرضه | اگه | - | 80 | mA | - | ||
ولتاژ معکوس | Vr | - | 5 | V | |||
از بین رفتن قدرت | Pd | - | mW | ||||
شدت نور برای LCM |
- |
- | 260 | - | Cd/m2 | اگر=80mA | - |
یکسانی برای LCM | 80 | % | اگر=80 mA | - | |||
رنگ روشنایی | سفید |
ویژگی های نوری:
نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
دقیقه | نوع | مکس | |||||||
1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | 35 | خانم | (1) (((2) | |
2 |
انتقال (بدون قطب نما) |
T ((%) |
- |
- |
4.05 |
- |
- |
||
3 |
نرخ کنتراست |
Cr |
θ=0 نرمال نگاه کردن زاویه |
700 |
1000 |
- |
- |
(1) (((3) |
|
4 |
نگاه کردن زاویه |
. آره | θR |
CR>10 |
- | 85 | - |
درجه |
|
θL | - | 85 | - | ||||||
. "ور" | Θ+ | - | 85 | - | |||||
... | - | 85 | - | ||||||
5 |
کروماسیت |
سفید | X |
C-light |
0.283 | 0.303 | 0.323 |
- |
- |
Y | 0.305 | 0.325 | 0.345 | ||||||
قرمز | X | 0.606 | 0.626 | 0.646 | |||||
Y | 0.314 | 0.334 | 0.354 | ||||||
سبز | X | 0.257 | 0.277 | 0.297 | |||||
Y | 0.529 | 0.549 | 0.569 | ||||||
آبی | X | 0.122 | 0.142 | 0.162 | |||||
Y | 0.102 | 0.122 | 0.142 |

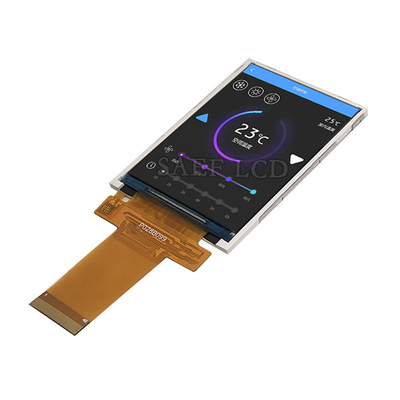

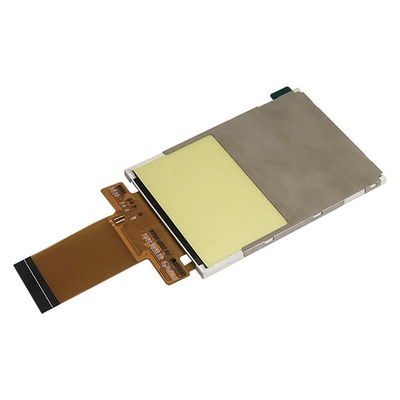

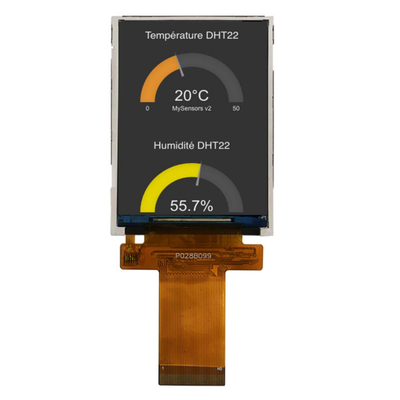

2.8 اینچ 480X640 نقطه ماژول نمایش LCD TFT صنعتی رابط RGB، چین 2.8 اینچ TFT تولید کننده تامین کننده تصاویر محصول
تاسیسات کارخانه و گواهینامه ها
پانل لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
