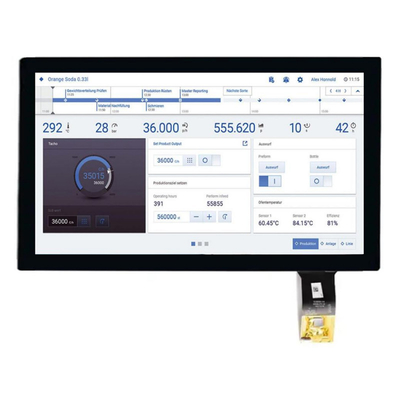

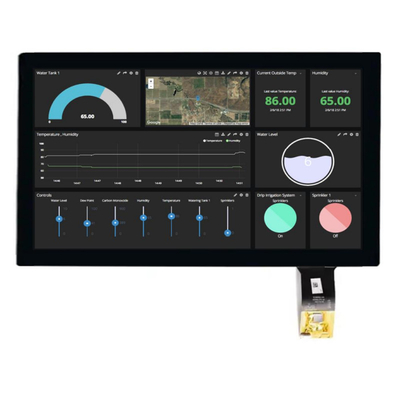

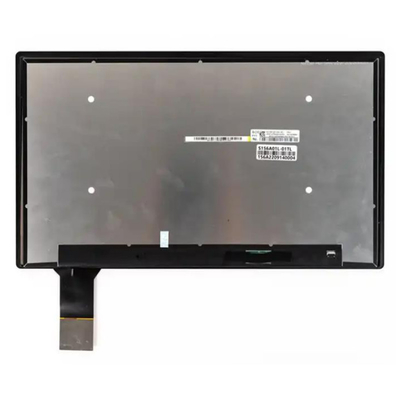

15.6 اینچ نمایشگر صنعتی TFT عرضه کننده چین، چند رسانه ای بهینه 15.6 اینچ نمایشگر LCD FHD TFT با 1000 نیت

15.6 اینچ نمایشگر صنعتی TFT عرضه کننده چین، چند رسانه ای بهینه 15.6 اینچ نمایشگر LCD FHD TFT با 1000 نیتتوضیحات محصول

نمایشگر TFT SFTO1560SMT-7050A3-N PCAP یک ماژول LCD TFT متریکس فعال 15.6 اینچی با رنگ است که از TFT ′′های سیلیکونی بی شکل (ترانزیستورهای فیلم نازک) به عنوان دستگاه های سوئیچ فعال استفاده می کند. این ماژول دارای 15.5 اینچی است.6 اینچ به صورت قطری اندازه گیری شده فعال a rea با رزولوشن های Full-HD (1920 افقی توسط 1080 پیکسل عمودی آرایه)هر پیکسل به نقاط قرمز، سبز، آبی تقسیم شده است که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند رنگ های 16.7M ((گرده سازی) ((6bit+2FRC) و طیف رنگی 45٪ را نشان دهد.راننده LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.

نمایشگر SFTO1560SMT-7050A3-N PCAP TFT نشان دهنده گرافیک و متن بر روی 1920 × 3 × 1080 dotpanel با رنگ های 16.7M ((8bit) با استفاده از رابط eDP (Embedded Display Port) Ver1.2 و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پانل TFT-LCDدر این پانل SFTO1560SMT-7050A3-N TFT-LCD، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترین دید در همه جهت ها.بدون کنترل LED با نور پس زمینه. مشخصات سرعت انتقال EDP: 2.7Gbps / 2 lane 8bit.

* نوع ذخایر
* رابط eDP
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما

ویژگی ها:

15.6 اینچ نمایشگر صنعتی TFT عرضه کننده چین، چند رسانه ای بهینه 15.6 اینچ نمایشگر LCD FHD TFT با 1000 نیتمحصول Iجادوگر

15.6 اینچ نمایشگر صنعتی TFT عرضه کننده چین، چند رسانه ای بهینه 15.6 اینچ FHD نمایشگر LCD TFT با 1000 Nits محصولنقاشی

مقدمه به eDP و تفاوت های آن با DP

کنترل نور پس زمینه یا سایر توابع پانل

از طریق کانال AUX در سال 2010، VESA eDP 1 را منتشر کرد.2، که توانایی کنترل نور پس زمینه پانل و سایر توابع را با انتقال دستورات کنترل از طریق AUX اضافه کرد،که می تواند تعداد کابل های eDP را کاهش دهد (این کابل ها در حال حاضر به عنوان اختیاری در رابط فیزیکی بالا ذکر شده اند)در عین حال، eDP 1.2 همچنین قابلیت های جدیدی را برای کاهش تعداد مخاطبین و سیم های موجود در کانکتور اضافه می کند که نقش کلیدی در کاهش وزن و حجم سیستم دارد.از طریق کانال AUX، eDP می تواند عملکرد پانل های نمایشگر زیر را کنترل کند: روشنایی پس زمینه را روشن یا خاموش کنید تنظیم روشنایی پس زمینه با فرکانس PWM پس زمینه به دست می آید.فعال کردن یا غیر فعال کردن تنظیم روشنایی پشته. از یک موتور رنگ استفاده می کند، یک الگوریتم تغییر رنگ، یا یک صفحه سیاه برای تنظیم وارد می کند. به عنوان مثال،برخی از مارک ها انتخاب می کنند که طرف سیستم مسئول تنظیم روشنایی پشته در برخی از مدل ها باشد، و طرف پانل برای سایر مدل ها مسئول تنظیم روشنایی پشتهای پویا است، بنابراین کنترل روشنایی پشته از طریق کانال AUX انعطاف پذیری بیشتری به طراحی سیستم می دهد.

PSR می تواند عمر باتری دستگاه های تلفن همراه را افزایش دهد

PSR احتمالاً مورد بحث ترین ویژگی جدید در eDP است. PSR به سیستم اجازه می دهد تا مصرف انرژی کل سیستم را هنگام نمایش تصاویر ثابت کاهش دهد.از آنجا که صفحه نمایش اغلب در شرایط استفاده از دنیای واقعی منجمد می شود، PSR می تواند به طور موثر عمر باتری دستگاه های تلفن همراه را افزایش دهد. اگر صفحه نمایش می خواهد از PSR پشتیبانی کند ، TCON باید یک حافظه بافر در صفحه نمایش داشته باشد ،TCON تصویر را در حافظه ی بافر ذخیره می کند، در این زمان، دستگاه منبع تصویر (GPU یا CPU) انتقال تصویر را متوقف می کند و رابط انتقال تصویر را قطع می کند، در این زمان،TCON به طور خودکار تصویر ذخیره شده در حافظه را نمایش می دهد، به همین دلیل این تابع به تازگی خودکار پانل نامیده می شود و می تواند کل مصرف انرژی سیستم را کاهش دهد. عملکرد PSR برای اولین بار در مشخصات eDP 1.3 ظاهر شد،نسل اول PSR، همچنین به عنوان PSR1 شناخته می شود، هنگام ورود به یک صفحه ثابت، اگر بخشی از تصویر تغییر کند، کل صفحه باید به روز شود، خروجی تصویر باید دوباره منتقل شود،و حافظه نیز باید دوباره در یک صفحه نمایش کامل ذخیره شودبا eDP 1.4 Gen 2 PSR، همچنین به عنوان PSR2 شناخته می شود، تنها بخشی از صفحه نمایش نیاز به به روز رسانی دارد،که به این معنی است که پردازنده گرافیک فقط نیاز به انتقال مقدار کمی از داده ها که نیاز به به روز رسانیدر مقایسه با PSR1 ، پردازنده گرافیک نیاز به زمان کمتری برای کار دارد ، که می تواند مصرف برق را بیشتر کاهش دهد ، و این بخش از PSR2 به نام به روزرسانی جزئی است.ویژگی به روز رسانی جزئی مجموعه ای کاملا جدید از چالش ها را برای طراحان تراشه ارائه می دهداول از همه، تراشه باید از یک ویژگی جدید به نام Frame Sync پشتیبانی می کرد، که به صفحه نمایش اجازه می دهد تا با ساعت در خروجی زمانی که کانال اصلی قطع شود، هماهنگ شود.این تابع با گیرنده با استفاده از سیستم تنظیم قابل تنظیم ساعت کدگذاری (GTC) مشخص شده در انتقال AUX DisplayPort 1 هماهنگ می شود.2a. همگام سازی فریم به خروجی تصویر اجازه می دهد تا داده های ذخیره شده در حافظه بافر پانل را در زمان مناسب به روزرسانی کند. یکی دیگر از ویژگی های اضافه شده به PSR2 مدیریت پیشرفته قدرت پیوند است.همچنین به عنوان ALPM شناخته می شود، همچنین در eDP 1 تعریف شده است.4. ALPM نیاز به نمایشگر برای قادر به ترک حالت آماده و خواب بسیار سریع؛ 500 نانوسکن باید از حالت آماده و 20 میکروسکن باید از خواب،که خیلی سریعتر از آموزش بدون لینک است.، که حدود 100 میکرو ثانیه طول می کشد.

کاهش ولتاژ کانال اصلی و ولتاژ AUX

قبل از eDP 1.4، لایه فیزیکی (PHY) خروجی مشخصات eDP دارای همان سطح ولتاژ فلپ با خروجی DisplayPort بود،بنابراین دستگاه خروجی DisplayPort می تواند به یک خروجی eDP با حداقل تغییرات پروتکل تبدیل شوداین طراحی قدیمی برای بسیاری از برنامه ها پر قدرت است. در برنامه های DisplayPort،خروجی پشتیبانی از طیف گسترده ای از سیگنال ولتاژ تعویق ولتاژ، از حداقل 400mVpp تا حداکثر 1.2Vpp. با این حال، در برنامه های کاربردی eDP، 400mVpp دارای نوسان ولتاژ بزرگتر از مورد نیاز در اکثر گیرنده ها است.مخصوصاً وقتی که فقط از یک کابل نمایش کوتاه استفاده می کنید.در نتیجه، eDP 1.4 دامنه کانال اصلی را به 200mVpp کاهش می دهد و مصرف انرژی رابط انتقال با سرعت بالا را به طور قابل توجهی کاهش می دهد.علاوه بر کاهش ولتاژ، دامنه سوئیچ، تجدید نظر eDP 1.4 همچنین انعطاف پذیری تنظیم دامنه سفارشی و پیش تاکید را اضافه می کند که می تواند ویژگی های مسیرهای انتقال کانال اصلی مختلف را بهتر برآورده کند. eDP 1.4 همچنین گزینه ای را برای کار کردن کانال AUX در دامنه های پایین تر فراهم می کند، از آنجا که AUX یک کانال دو طرفه است، تغییراتی که بر طراحی گیرنده و خروجی تأثیر می گذارد. علاوه بر این، برای کاهش مصرف برق و زمان پاسخ،تعداد سیگنال های همگام سازی ارسال شده قبل از اینکه کانال AUX شروع به انتقال کند نیز کاهش می یابد..

انعطاف پذیری بیشتر در انتخاب نرخ انتقال

eDP 1.4 انعطاف پذیری بیشتری در انتخاب نرخ انتقال برای کانال های اصلی فراهم می کند.4، نرخ کانال اصلی eDP دقیقاً با DisplayPort یکسان بود، در 1.62 گیگابیت / ثانیه، 2.7 گیگابیت / ثانیه و 5.4 گیگابیت / ثانیه، در حالی که eDP 1.4 گزینه های نرخ جدید را اضافه کرد: 2.16 گیگابیت / ثانیه، 2.43 گیگابیت / ثانیه، 3.۲۴ گیگابایت در ثانیه و ۴.32 گيگابايت در ثانيه. صرف نظر از eDP يا DisplayPort، آنها اساساً يک پهناي باند و کانال انتقال به اندازه کافي بزرگ را براي انتقال داده هاي تصويري انتخاب مي کنند،اما نرخ انتقال بالاتر به معنای مصرف برق بیشتر است، و نرخ انتقال بیش از حد بالا نیز یک اتلاف است. eDP 1.4 گزینه های بیشتر نرخ انتقال را فراهم می کند و امکان انتخاب بهینه تر نرخ انتقال را در کاربردهای عملی فراهم می کند. به عنوان مثال،براي ارسال يک،920x1200، صفحه رنگی 24 بیتی، طراح می تواند از دو کانال اصلی با سرعت 2.7 گیگابیت در ثانیه یا یک کانال اصلی با سرعت 5.4 گیگابیت در ثانیه استفاده کند.200، پانل رنگی 24 بیتی فقط نیاز به انتقال با سرعت 3.7 گیگابیت در ثانیه دارد و 4.32 گیگابیت در ثانیه پهنای باند کافی را برای دو کانال 2.7 گیگابیت در ثانیه یا یک کانال 5.4 گیگابیت در ثانیه فراهم می کند.920x1،200 پانل به 30 بیت افزایش می یابد، پهنای باند مورد نیاز به 4.625 گیگابیت / ثانیه افزایش می یابد، و پهنای باند بالا کافی نخواهد بود. قبل از eDP 1.4، این وضعیت مجبور بود سرعت انتقال را دو برابر کند، یا تعداد کانال ها را از دو کانال به چهار کانال افزایش دهد، اما در eDP 1.4، سرعت انتقال فقط نیاز به افزایش از 2.7G به 3.24G دارد، یعنی پهنای باند 5.184Gbit/s برای انتقال داده کافی است.و مصرف برق لایه فیزیکی رابط کانال اصلی در پایان خروجی و گیرنده می تواند کاهش یابدعلاوه بر گزینه های نرخ انتقال اضافی ذکر شده در بالا، eDP 1.4 همچنین ارائه می دهد گزینه ای از سرعت سفارشی، که بر روی صفحه نمایش عمومی eDP اعمال نمی شود، اما برای برخی از برنامه های کاربردی سیستم خاص طراحی شده است.

اضافه کردن فشرده سازی داده های نمایش

یکی دیگر از ویژگی های جدید اضافه شده در eDP 1.4 پشتیبانی از انتقال داده های ویدئویی فشرده است،که در استاندارد VESA DSC تعریف شده است و انتظار می رود در مارس 2014 منتشر شود. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateاگر پهنای باند مورد نیاز کوچکتر باشد، تعداد کانال های مورد نیاز برای کانال اصلی نیز کاهش می یابد، که به معنای خطوط کمتر است.کیفیت انتقال بهتر خواهد شدعلاوه بر این، در حالت PSR، مقدار داده ای که باید ذخیره شود می تواند با استفاده از تکنولوژی فشرده سازی کاهش یابد.و یک حافظه ی بافر کوچکتر می تواند استفاده شوددر اصل، مشخصات eDP 1.4 شامل یک واحد خدمات حمل و نقل جریان نمایش فشرده بود، اما VESA تصمیم گرفت آن را با مشخصات جدید DSC جایگزین کند.

انتقال داده های چند لمسی از طریق AUX

دستگاه های تلفن همراه با پنل های لمسی رایج شده اند و رایانه های شخصی سنتی برای کاربردهای بیشتر و بیشتر با پنل های لمسی مجهز خواهند شد.مانند سیستم عامل ویندوز 8 مایکروسافت که از توابع لمسی پشتیبانی می کند. eDP به طور گسترده ای در تبلت ها، لپ تاپ ها و رایانه های شخصی AIO استفاده شده است و این برنامه ها همچنین می توانند از لمس پشتیبانی کنند.داده های چند لمسی باید از طریق یک رابط USB جداگانه منتقل شوند.، و در آینده، اگر داده های چند لمسی از طریق کانال AUX منتقل شود، این رابط USB می تواند حذف شود.چون تراشه راننده نمایش و تراشه لمسی مستقل هستند و رابط های خاص خود را دارند.، بنابراین این ویژگی eDP 1.4 تنها زمانی که دو تراشه یکپارچه شوند نقش بزرگی را بازی می کند. عملکرد انتقال داده های چند لمسی از طریق کانال AUX از مشخصات نرم افزار USB HID پشتیبانی می کند،و eDP 1.4 یک آدرس scratchpad DPCD جدید در طرف گیرنده را برای فعال کردن عملکرد چند لمسی تعریف می کند که شامل داده های پیکربندی مربوط به پشتیبانی چند لمسی و سایر انتقال داده ها می شود.

مشخصات آزمون سازگاری هنوز منتشر نشده است

VESA مشخصات تست سازگاری eDP 1.4 را منتشر نکرده است. در سال 2011 ، VESA دستورالعمل های eDP 1.3 را منتشر کرد ،که شامل رابط های لایه فیزیکی و لایه پیوند (Link Layer) است مشخصات آزمایش سازگاری هنوز منتشر نشده است VESA eDP 1 را منتشر نکرده است.4 مشخصات تست سازگاری. در سال 2011، VESA دستورالعمل های eDP 1.3 را منتشر کرد که شامل دستورالعمل هایی مانند رابط لایه فیزیکی و لایه پیوند است. با این حال، در کاربرد عملی،کارخانه سیستم مواد مربوطه سیستم eDP را بررسی می کند.، از جمله سازگاری و قابلیت همکاری خروجی، خط اتصال و گیرنده.

به دلیل تعداد زیادی از نسخه های eDP و تنوع برنامه های کاربردی برای سیستم های مختلف، تعریف یک مشخصات آزمایش که می تواند همه برنامه های کاربردی سیستم را برآورده کند، بسیار دشوار است.برخلاف DisplayPort خارجیمصرف کنندگان این امکان را ندارند که کابل داخلی و صفحه نمایش را انتخاب کنند، بنابراین VESA تعریف لازم از مشخصات تست سازگاری را ندارد.و سازندگان سیستم باید با تامین کنندگان قطعات eDP خود کار کنند تا اطمینان حاصل شود که سیستم به درستی کار می کند..
