پرتره 1.77 اینچ صفحه نمایش LCD TFT SPI 128x160 ST7735 راننده صفحه نمایش لمسی اختیاری، TFT LCD 1.77 اینچ

پرتره 1.77 اینچ صفحه نمایش LCD TFT SPI 128x160 ST7735 راننده صفحه نمایش لمسی اختیاری، TFT LCD 1.77 اینچ توضیحات محصول

SFTO177DG-7062A-Nیک حالت پرتره 1.77 اینچی استماژول LCD TFT با وضوح 128x160 نقطه. این پشتیبانی از رابط 8 بیتی mpu، به طور گسترده ای در دستگاه های دستی، دستگاه های پزشکی و برخی دیگر از وسایل الکترونیکی مصرفی کوچک استفاده می شود. SFTO177DG-7062A-N ماژول LCD FT با IC ST7735 ساخته شده است (با IC ILI9163V سازگار است). ولتاژ تغذیه برای آنالوگ (Vcc) از 2.6V تا 3.3V ، مقدار معمول 2.8V است. این ماژول دارای پنل سطح ضد درخشش است ،جهت مشاهده ساعت 12، معکوس کردن مقیاس خاکستری ساعت 6

SF-TS177H-8784A-Nماژول یک حالت پرتره TFT-LCD و آن را در دسترس است و همچنین برای گزینه صفحه لمسی مقاوم که قسمت شماره.SFTO177DG-7062A-Tدمای کار از -20°C تا +70°C است؛ دمای ذخیره سازی آن از -30°C تا +80°C است.

سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی کاونتر؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا ما را به طور رسمی در مرحله طراحی مطلع کنید، و ما نمونه هایی را با لوگو شما برای آزمایش نمونه و تایید شما انجام می دهیم. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.

پرتره 1.77 اینچ صفحه نمایش LCD TFT SPI 128x160 ST7735 راننده صفحه نمایش لمسی اختیاری، TFT LCD 1.77 اینچ نقشه محصول

توضیحات پین

1 NC NC

2 زمین سیستم GND

3 BL_K کاتود LED با نور پس زمینه

4 BL_A آتود LED با نور پس زمینه.

5 سیستم GND زمین

6 RESET Reset سیگنال پین (Low) فعال است)

7 RS داده ها یا دستور انتخاب پین.

8 SDA PIN ورودی/خرید داده های سریال

9 SCK رابط سریال ورودی ساعت

10 IOVCC منبع برق ((1.8)

11 VCC منبع برق ((2.8)

12 تراشه CS انتخاب شده (Low فعال است)

13 زمین سیستم GND

14 NC NC

کد اولیه:

/ST7735S+HSD177
"برایت کام" ((0x11) ؛
تاخیر ((120); // تاخیر 120ms
در حال حاضر در حال انجام این کار هستند.
WriteComm ((0xB1) ؛
WriteData ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
WriteComm ((0xB2) ؛
WriteData ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
WriteComm ((0xB3) ؛
WriteData ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
WriteData ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
در حال حاضر، این برنامه در حال توسعه است.
WriteComm ((0xB4) ؛ //تغییر نقطه ای
WriteData ((0x03) ؛
WriteComm ((0xC0) ؛
WriteData ((0x62) ؛
WriteData ((0x02) ؛
WriteData ((0x04) ؛
WriteComm ((0xC1) ؛
WriteData ((0XC0) ؛
WriteComm ((0xC2)) ؛
WriteData ((0x0D) ؛
WriteData ((0x00) ؛
WriteComm ((0xC3) ؛
WriteData ((0x8D) ؛
WriteData ((0xEA) ؛
WriteComm ((0xC4) ؛
WriteData ((0x8D) ؛
WriteData ((0xEE) ؛
........
WriteComm ((0xC5) ؛ // VCOM
WriteData ((0x0D) ؛
WriteComm ((0x36) ؛ //MX، MY، حالت RGB
WriteData ((0xC8) ؛
.......
WriteComm ((0xE0) ؛
WriteData ((0x0A) ؛
WriteData ((0x1F) ؛
WriteData ((0x0E) ؛
WriteData ((0x17) ؛
WriteData ((0x37) ؛
WriteData ((0x31) ؛
WriteData ((0x2B) ؛
WriteData ((0x2E) ؛
WriteData ((0x2C) ؛
WriteData ((0x29) ؛
WriteData ((0x31) ؛
WriteData ((0x3C) ؛
WriteData ((0x00) ؛
WriteData ((0x05) ؛
WriteData ((0x03) ؛
WriteData ((0x0D) ؛
WriteComm ((0xE1) ؛
WriteData ((0x0B) ؛
WriteData ((0x1F) ؛
WriteData ((0x0E) ؛
WriteData ((0x12) ؛
WriteData ((0x28) ؛
WriteData ((0x24) ؛
WriteData ((0x1F) ؛
WriteData ((0x25) ؛
WriteData ((0x25) ؛
WriteData ((0x26) ؛
WriteData ((0x30) ؛
WriteData ((0x3C) ؛
WriteData ((0x00) ؛
WriteData ((0x05) ؛
WriteData ((0x03) ؛
WriteData ((0x0D) ؛
........
WriteComm ((0x3A) ؛ // حالت 65k
WriteData ((0x05) ؛
WriteComm ((0x29) ؛ // نمایش در

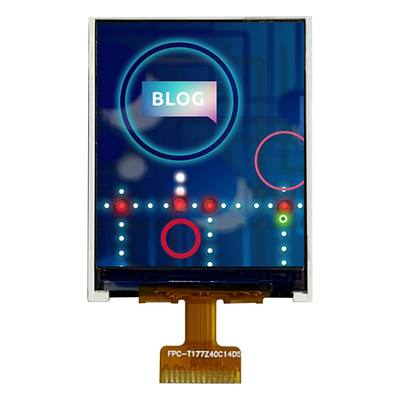

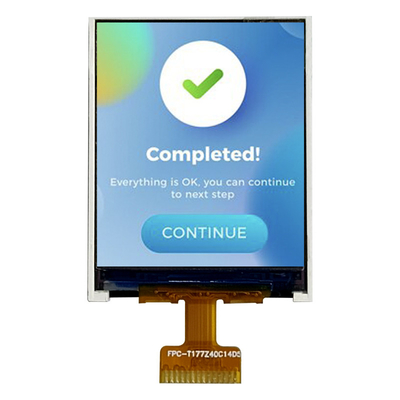

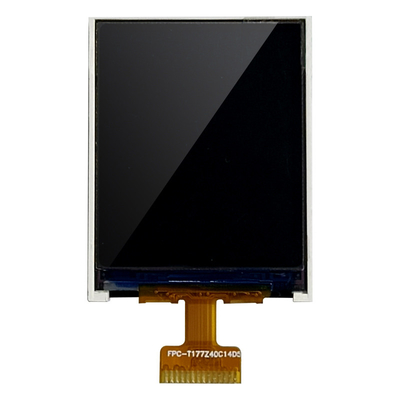

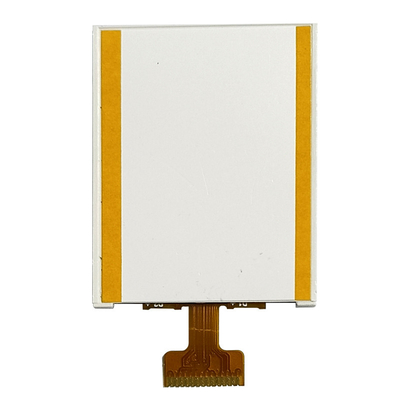

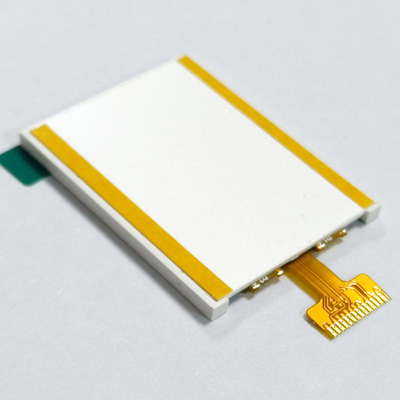

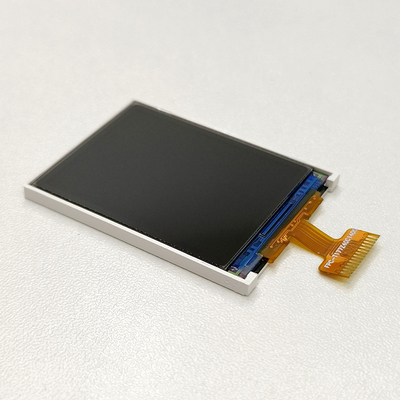

تصویر 1.77 اینچ TFT LCD Display SPI 128x160 ST7735 راننده صفحه لمسی اختیاری، TFT LCD 1.77 اینچ تصویر محصول


تاسیسات کارخانه و گواهینامه



تصویر 1.77 اینچ صفحه نمایش LCD TFT SPI 128x160 ST7735 راننده صفحه نمایش لمسی اختیاری، برای TFT LCD 1.77 اینچ اطلاعات بیشتر، لطفاً درخواست را به sales2@saef.com.cn یا ck@saef.com.cn ارسال کنید
