جزئیات محصول:
|
| محصول: | صفحه نمایش 3.5 اینچی TFT LCD | صفحه لمسی: | با CTP |
|---|---|---|---|
| لمس خازنی: | گزینه های استاندارد و سفارشی | قطعنامه: | 320x480 نقطه |
| جهت مشاهده: | ساعت 12:00 | رابط: | MCU و SPI |
| شماره پین: | 32 پین | ارتباط: | وصل کردن |
| درخشندگی سطحی: | 300cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| انطباق: | سازگار با REACH و RoHS | گواهی: | ISO9001:2015 & ISO14001:2015 |
| برجسته کردن: | صفحه نمایش 3.5 اینچی TFT LCD,3صفحه نمایش LCD TFT 5 اینچی,3.5 Inch TFT LCD Display Panel |
||
** دانلود دیتاشیت **
صفحه نمایش 3.5 اینچی TFT LCD با رابط ILI9488 MCU، صفحه نمایش لمسی خازنی 3.5 اینچی TFT LCD توضیحات نمایشگر
Saef Tech SFTO350PY-7118ACT یک ماژول TFT LCD با اندازه مورب 3.5 اینچی با وضوح HVGA 320x480 پیکسل است.
جزئیات سریع محصول:
1. اندازه LCD: 3.5 اینچ TFT
2. وضوح: 320x480
3. زاویه دید: ساعت 12
4. ابعاد طرح: 55.26*84.69*2.1 میلی متر
5. آی سی درایور: ILI9488
6. نوع رابط: MCU
7. پنل لمسی: با یا بدون پنل لمسی مقاومتی اختیاری است
8. دما: بالای -20 درجه سانتیگراد تا +70 درجه سانتیگراد. Tst -30 درجه سانتیگراد تا +80 درجه سانتیگراد
ویژگی های محصول:
1. ماژول SFTO350PY-7118ACT TFT LCD است که اندازه مورب 3.5 اینچی، 320xRGBx480، صفحه نمایش تمام رنگی TFT LCD است.
2. این ماژول از رابط MCU پشتیبانی می کند. مدل SFTO350PY-7118ACT دارای ابعاد ماژول 55.26*84.69 میلی متر و اندازه منطقه فعال 48.96 x 73.44 میلی متر است.
3. SFTO350PY-7118ACT با کنترلر ILI9488 روی ماژول یکپارچه شده است و ولتاژ منبع تغذیه منطقی آن از 2.6 ولت تا 3.3 ولت متغیر است.
4. می تواند در دمای -20 ℃ تا +70 ℃ کار کند. دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.
5. SFTO350PY-7118ACT یک ماژول LCD حالت عمودی است، با درخشندگی 200 cd/m2. اگر می خواهید از آن به عنوان حالت افقی یا افزایش روشنایی استفاده کنید، لطفاً برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
6. این ماژول 3.5 اینچی TFT LCD برای دستگاه GPS، ترمینال POS، دستگاه نقدی، اسکنر، اتوماسیون خانگی، تلفن کنفرانس، آنالایزر، لوازم خانگی، اتوماسیون خانگی، سیستم امنیتی و غیره به خوبی کار می کند.
| محصول: | صفحه نمایش 3.5 اینچی TFT LCD | صفحه نمایش لمسی: | با CTP |
|---|---|---|---|
| لمس خازنی: | استاندارد و سفارشی پوشش شیشه ای اختیاری | رزولوشن: | 320x480 نقطه |
| جهت مشاهده: | ساعت 12:00 | رابط کاربری: | MCU&SPI |
| شماره پین: | 32 پین | اتصال: | اتصال (قابل تنظیم) |
| درخشندگی سطح: | 300cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| رعایت: | سازگار با REACH و RoHS | گواهینامه: | ISO9001:2015 و ISO14001:2015 |

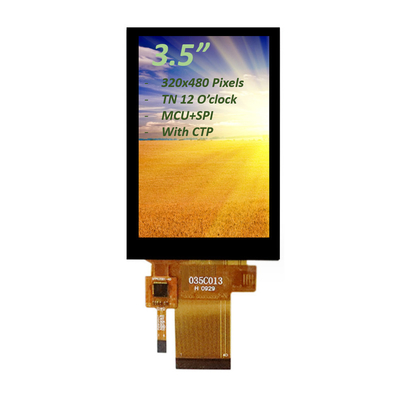

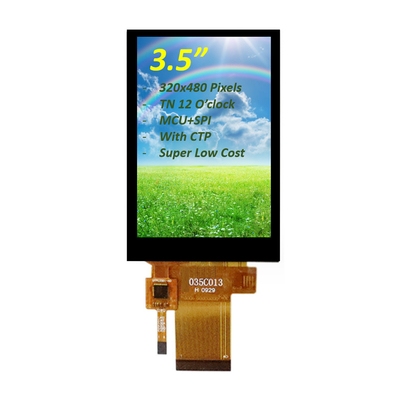

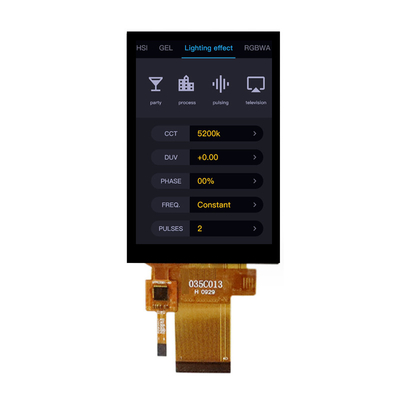

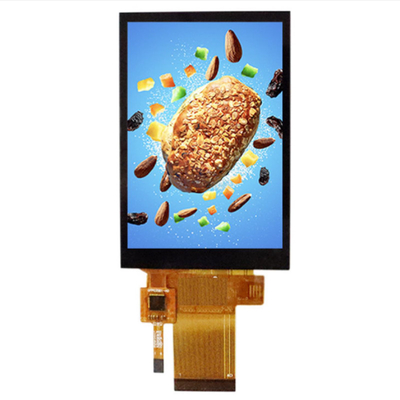

صفحه نمایش 3.5 اینچی TFT LCD با رابط ILI9488 MCU، صفحه نمایش لمسی خازنی 3.5 اینچی TFT LCDتصویر محصول
مشخصات نوری
| مورد | نماد | وضعیت | حداقل | تایپ کنید | حداکثر | واحد | |
| درخشندگی سفید (مرکز) | Lv |
Θ=0 نرمال زاویه دید IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| زمان پاسخگویی | Tr+Tf | -- | 20 | 40 | ام‌اس | ||
| نسبت کنتراست | CR | -- | 500 | -- | -- | ||
|
رنگ رنگی (CIE1931) |
سفید | Wx | 0.292 | 0.307 | 0.322 | ||
| وای | 0.312 | 0.327 | 0.342 | ||||
|
زاویه دید |
حر |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
نسخه |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| یکنواختی روشنایی | میانگین | Θ=0 | 80 | 90 | -- | % | |
| محدوده رنگ | NTSC | Θ=0 | 57 | 60 | -- | % | |
| جهت نمایش Optima | ساعت 12 | ||||||
ویژگی های الکتریکی
| مورد | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
| ولتاژ سیگنال ورودی | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ویژگی های واحد نور پس زمینه
| مورد | نماد | حداقل | تایپ کنید | حداکثر | واحد |
| جریان LED | IL | - | 90 | 120 | mA |
| ولتاژ LED | VL | - | 2.8 | 3.2 | V |
| طول عمر LED عملیاتی | ساعت | 30000 | 40000 | - | ساعت |
تعریف پین رابط LCM
|
سنجاق خیر |
نماد | تابع |
| 1 | XL | خط چپ را لمس کنید |
| 2 | YU | مدار بالایی را لمس کنید |
| 3 | XR | خط انتهایی سمت راست را لمس کنید |
| 4 | YD | خط پایین را لمس کنید |
| 5 | GND | زمین |
| 6 | IOVCC | منبع تغذیه 1.8 ولت |
| 7 | VCC | منبع تغذیه 2.8 ولت |
| 8 | FMARK | سیگنال همگام سازی قاب |
| 9 | CS | پین ورودی انتخاب چیپ (فعال کم) |
| 10 | RS | نمایش پین انتخاب داده/فرمان به صورت موازی |
| 11 | WR/SPI_SCL | فعال کردن را در رابط موازی 8080 MCU / پین SCL به عنوان ساعت سریال بنویسید |
| 12 | RD | فعال کردن را در رابط موازی 8080 MCU بخوانید. |
| 13 | SPI_SDA | پین دو جهته ورودی/خروجی داده سریال |
| 14 | SPI_SDO | خروجی داده سریال |
| 15 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 16 | GND | زمین |
| 17-32 | DB0-DB15 | گذرگاه داده رابط موازی MCU. |
| 33 | LEDA | نور پس زمینه LED (آند) |
| 34-36 | LEDK | نور پس زمینه LED (کاتد) |
| 37 | GND | زمین |
| 38 | IM0 | حالت رابط را انتخاب کنید |
| 39 | IM1 | حالت رابط را انتخاب کنید |
| 40 | IM2 | حالت رابط را انتخاب کنید |
تعریف پین FPC را لمس کنید
| 1 | CTP_RST | بازنشانی صفحه لمسی |
| 2 | CTP_INT | سیگنال قطع صفحه لمسی |
| 3 | CTP_SDA | سیگنال داده صفحه لمسی |
| 4 | CTP_SCL | سیگنال ساعت صفحه لمسی |
| 5 | GND | زمین |
| 6 | VDD | منبع تغذیه |
چرا ما را انتخاب کنید
1. ما راه حل سفارشی نمایش LCD را ارائه می دهیم
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به نمایشگرهای سفارشی شده دارد؟ SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. کل راه حل برای صفحه نمایش لمسی و صفحه نمایش
آیا نگران مونتاژ صفحه نمایش لمسی و صفحه نمایش هستید؟ SAEF می تواند صفحه نمایش لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاومتی و خازنی از جمله خدمات اتصال هوا و نوری را نیز ارائه دهد.
3. تعهد به قابلیت اطمینان کیفیت
SAEF دارای واجد شرایط ISO9001:2015 و ISO14000 است که با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی مطابقت دارد. ما کیفیت را از طریق مدیریت IQC، PQC و OQC تولید، قابلیت اطمینان و تست پیری تضمین می کنیم.
4. عرضه بلند مدت
در شرایط عادی، محصولاتی که ما توصیه می کنیم می توانند بیش از 5 سال عرضه شوند. اگر نیازهای ویژه ای وجود داشته باشد، ما از قبل برنامه های جایگزین را برای اطمینان از نیازهای تامین بلند مدت شما انجام خواهیم داد.
ESP8266 متصل به صفحه نمایش 3.5 اینچی TFT ili9488 برای نمایش + لمس
1. از کتابخانه TFT_eSPI استفاده کنید
2. محتوای پیکربندی
2-1) دستگاه چگونه سیم کشی می شود؟
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1(MOSI)T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX نشان می دهد که یک خط موازی مورد نیاز است، که فقط برای صفحه های ESP8266 و ili9488 قابل استفاده است.
*سایر صفحه ها باید بر اساس حاشیه نویسی در User_Setup.h و User_Setup_Select.h تنظیم شوند تا از انحراف جلوگیری شود!!
2-2). تغییر User_Setup.h
فایل User_Setup.h را در فهرست کتابخانه پیدا کنید و حاشیه نویسی را مطابق مدل صفحه TFT تغییر دهید.
#define ILI9488_DRIVER // اخطار: اگر دستگاه‌های دیگر گذرگاه SPI را به اشتراک می‌گذارند، SDO نمایشگر ILI9488 را به MISO وصل نکنید (TFT SDO وقتی CS بالا است سه حالته نمی‌شود)
این درایور را از نظر خارج کنید و li9341 پیش فرض را به نظر برگردانید
دو پارامتر اضافه کنید
#تعریف TFT_WIDTH 480
#define TFT_HEIGHT 320
از آنجایی که من از صفحه نمایش 480*320 استفاده می کنم، هیچ پارامتر متناظری در فایل وجود ندارد، بنابراین اگر پارامترهای صفحه مربوطه در فایل وجود داشت، می توانم آن را اضافه کنم و مستقیماً از آن استفاده کنم.
فایل به اسکرول کردن به پایین ادامه می دهد
#define TOUCH_CS PIN_D2 را پیدا کنید و از نظر خارج کنید (مطابق با پورت نقشه سیم)
2-3) User_Setup_Select.h را تغییر دهید
#include <User_Setup.h> را فعال کنید
#include <User_Setups/Setup20_ILI9488.h> را فعال کنید (صفحه های مختلف درایور مربوطه را مطابق با حاشیه نویسی انگلیسی جستجو می کنند)
*برای انواع دیگر صفحه‌ها، باید فایل درایور User_Setups/Setup20_ILI9488.h مربوطه را باز کنید تا بررسی کنید که آیا پین‌های تعریف‌شده مشابه همان پین‌های موجود در نمودار سیم‌کشی هستند.
2-4) آن را برای دویدن امتحان کنید
نمونه -TFT_eSPI-Generic-Touch_calivrate را در آردوینو باز کنید (این نمونه کالیبراسیون لمسی نامیده می شود، لمس باید کالیبره شود)
از مثال های ارائه شده در کتابخانه پیروی کنید و به دلخواه خود بازی کنید
