جزئیات محصول:
|
| تولید - محصول: | 3صفحه نمایش LCD TFT 5 اینچی | صفحه لمسی: | با یا بدون پنل لمسی مقاوم |
|---|---|---|---|
| لمس خازنی: | شیشه پوشش استاندارد و سفارشی اختیاری است | وضوح: | 320x480 نقطه |
| جهت مشاهده: | ساعت 12:00 | رابط: | MCU |
| شماره پین: | 32 پین | ارتباط: | اتصال (قابل تنظیم) |
| درخشندگی سطحی: | 200cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| انطباق: | سازگار با REACH و RoHS | گواهی: | ISO9001:2015 & ISO14001:2015 |
| برجسته کردن: | صفحه نمایش 3.5 اینچی TFT LCD,صفحه نمایش LCD HVGA TFT,صفحه نمایش LCD 320x480 tft,HVGA TFT LCD Display,320x480 TFT LCD Display |
||
3صفحه نمایش LCD.5 اینچی TFT با ILITEK ILI9488 MCU Driver 320x480 HVGAتوضیحات نمایش
Saef Tech SF-TC350H-8942A-N یک ماژول LCD TFT 3.5 اینچی با وضوح HVGA 320x480 پیکسل است.
جزئیات سریع محصول:
1اندازه LCD: 3.5 ′′ TFT
2رزولوشن: 320x480
3زاويه ديدن: ساعت 12
4ابعاد طرح: 55.26*84.69*2.1 میلی متر
5. IC راننده: ILI9488
6نوع رابط: MCU
7پنل لمسی: با یا بدون پنل لمسی مقاوم اختیاری
8دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
مشخصات محصول:
1. SF-TC350H-8942A-N یک ماژول LCD TFT است که دارای سایز قطبی 3.5 اینچی، 320xRGBx480، صفحه نمایش LCD TFT تمام رنگی است.
2. این ماژول از MCU Interface پشتیبانی می کند. مدل SF-TC350H-8942A-N دارای ابعاد ماژول 55.26 * 84.69 میلی متر و اندازه منطقه فعال 48.96 x 73.44 میلی متر است.
3SF-TC350H-8942A-N با کنترل کننده ILI9488 در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است.
4می تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است.
5. SF-TC350H-8942A-N یک ماژول ال سی دی در حالت پرتره با روشنایی 200 cd / m2 است. اگر می خواهید از آن به عنوان حالت منظره استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
6این ماژول LCD TFT 3.5 اینچ برای دستگاه GPS، ترمینال POS، خواننده پول نقد، اسکنر، اتوماسیون خانگی، تلفن کنفرانس، تحلیلگرها، لوازم خانگی، اتوماسیون خانگی، سیستم امنیتی و غیره کار می کند.
| محصول: | 3صفحه نمایش LCD TFT 5 اینچی | صفحه لمسی: | با یا بدون پنل لمسی مقاوم |
|---|---|---|---|
| لمس ظرفیت: | شیشه پوشش استاندارد و سفارشی اختیاری | قطعنامه: | 320x480 نقطه |
| جهت مشاهده: | 12:00 | رابط: | MCU |
| شماره پین: | 32 پین | اتصال: | پلاگین (تخصیص پذیر) |
| نورپردازی سطح: | 200cd/m2 (نیت) | طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS | گواهینامه: | ISO9001:2015 و ISO14001:2015 |

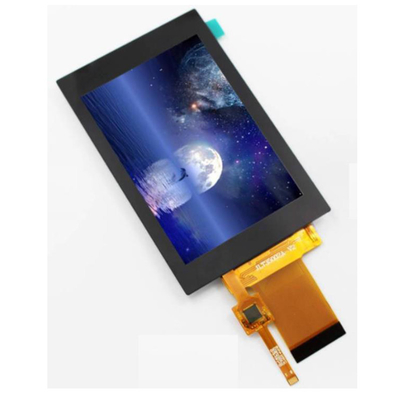

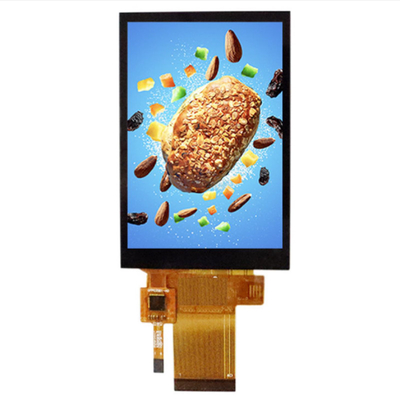

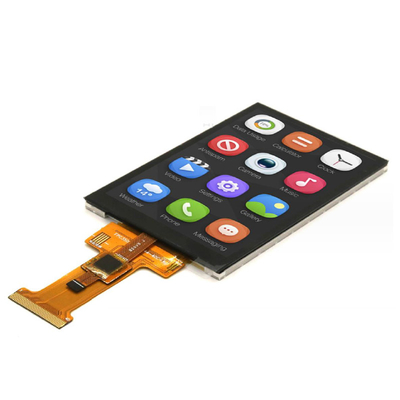

MCU 3.5 اینچ TFT LCD، 3.5 " 320x480 HVGA LCD نمایش تصویر واقعی محصول
ESP8266 متصل به ili9488 3.5 اینچ صفحه نمایش TFT برای نمایش + لمس
1. از کتابخانه TFT_eSPI استفاده کنید
2محتوای پیکربندی
2-1) دستگاه چطور متصل شده؟
VCCLED-33
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX نشان می دهد که یک خط موازی مورد نیاز است که فقط برای صفحه نمایش ESP8266 و ili9488 قابل استفاده است.
* سایر صفحه نمایش ها باید با توجه به توضیحات در User_Setup.h و User_Setup_Select.h تنظیم شوند تا از دور زدن جلوگیری شود!!
تغییر User_Setup.h
فایل User_Setup.h را در دایرکتوری کتابخانه پیدا کنید و یادداشت ها را با توجه به مدل صفحه نمایش TFT تغییر دهید
#define ILI9488_DRIVER // هشدار: ILI9488 نمایش SDO را به MISO متصل نکنید اگر دستگاه های دیگر اتوبوس SPI را به اشتراک بگذارند (TFT SDO TRISTATE را در هنگام بالا بودن CS انجام نمی دهد)
این راننده را حذف کنید و Li9341 پیش فرض را به نظر برگردانید
دو پارامتر اضافه کن
#تعريف TFT_WIDTH 480
# تعريف TFT_HEIGHT 320
از آنجا که من با استفاده از یک صفحه نمایش 480 × 320، هیچ پارامتر مربوطه در فایل وجود دارد، بنابراین من می توانم آن را اضافه کنید و استفاده از آن را به طور مستقیم اگر پارامترهای صفحه نمایش مربوطه در فایل وجود دارد
فایل همچنان به سمت پایین حرکت می کند
پیدا کردن #define TOUCH_CS PIN_D2 و حذف نظر (برابر پورت نقشه سیم)
2-3) تغییر User_Setup_Select.h
فعال کردن #include
فعال کردن #include
* برای انواع دیگر صفحه نمایش، شما نیاز به باز کردن فایل راننده User_Setups/Setup20_ILI9488.h مربوطه برای بررسی اینکه آیا پین های تعریف شده با آنهایی که در نمودار سیم کشی هستند یکسان است.
2-4) امتحانش کن تا بدو
نمونه -TFT_eSPI-Generic-Touch_calivrate را در Arduino باز کنید (این نمونه به عنوان کالیبراسیون لمسی نامیده می شود، لمس باید کالیبراسیون شود)
از نمونه های موجود در کتابخانه پیروی کنید و با محتوای قلب خود بازی کنید
در آخر، من در واقع نمی دانم که بسیاری از در مورد اصل، خوشبختانه برای پیدا کردن، ممکن است وجود دارد حذف در پیکربندی خاص، مطمئن شوید که به مطالعه بیشتر یادداشت پیکربندی،و در عین حال با مشکلات روبرو می شوند برای رفتن به وب سایت های داخلی و خارجی برای امتحان شانس، من وقت ندارم دوباره تایید کنم فقط در مورد راه رفتن صحبت کنم ، موفق به همه باشید!
