جزئیات محصول:
|
| کلمات کلیدی: | TFT 7 اینچی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
|---|---|---|---|
| وضوح: | 1024x600 نقطه | ابعاد شیشه پوشش: | قابل سفارشی سازی است |
| رابط LCM: | LVDS | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 20 پین |
| جهت مشاهده: | تمام زاویه دید (85/85/85/85) | رابط CTP: | I2C |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه LCD TFT 1024x600,صفحه LCD TFT 7 اینچی,صفحه لمسی PCAP TFT LCD,7 Inch TFT LCD,PCAP Touch Screen TFT LCD |
||
7 اینچ 1024x600 LVDS TFT LCD با CTP، PCAP صفحه لمسی 7 اینچ IPS معرفی محصول
جزئیات سریع محصول:
1. اندازه LCD: 7 ′′ اینچ TFT
2دقيقيت: 1024x600
3زاويه ديد: آزاد
4ابعاد طرح: 165x100x5.7mm
5نوع رابط LCM: LVDS
6نوع رابط CTP: I2C
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)
SAEF Technology ZDX070BIV1-B3 یک صفحه نمایش LCD TFT با زاویه مشاهده کامل 7 اینچی IPS با وضوح 1024x600 پیکسل است.
این ماژول LCD دارای ابعاد 165x100x5.7mm و اندازه AA 154.2144 ((H) ×85.92 ((V) mm است. این LCD TFT 7 اینچی با PCAP ((Capacitive Touch Screen) است.ZDX070BIV1-B3 رابط LCM با رابط LVDS استZDX070BIV1-B3 با روشنایی سطح 300cd / m2 (نیت) است، این ماژول صفحه نمایش LCD می تواند در دمای 20 ° C تا +70 ° C کار کند.

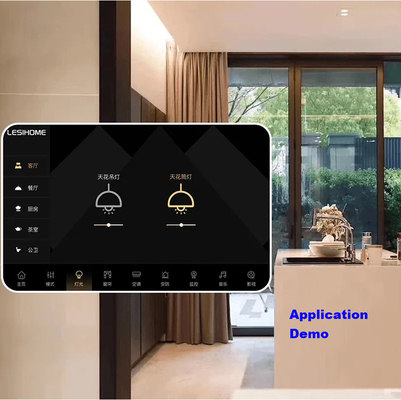

این ماژول LCD 7 ′′ TFT به طور گسترده ای در تجهیزات اندازه گیری، دستگاه پزشکی، اتوماسیون خانگی، سیستم امنیت دسترسی، برچسب قیمت سوپرمارکت و لوازم خانگی، دستگاه GPS و غیره استفاده می شود.
| کلمات کلیدی: | 7 اینچ TFT | صفحه لمسی: | CTP ((اسکرین لمسی ظرفیت) |
|---|---|---|---|
| قطعنامه: | 1024x600 نقطه | ابعاد شیشه پوشش: | می تواند سفارشی شود |
| رابط LCM: | LVDS | نورپردازی سطح: | 300 Cd/m2 |
| طول عمر LED: | 40،000 ساعت | پین: | 20 پین |
| جهت مشاهده: | همه زاويه ديد ((85/85/85/85) | رابط CTP: | I2C |
| دمای عملیاتی: | 20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
7 اینچ 1024x600 LVDS TFT LCD با CTP، PCAP صفحه لمسی 7 اینچ IPS طراحی محصول

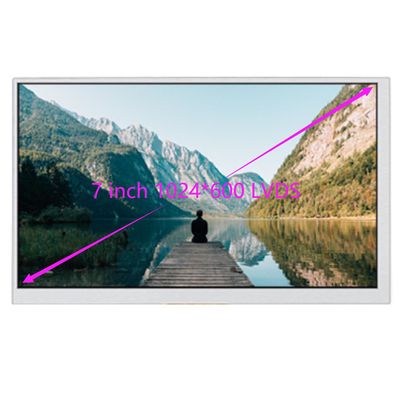

7 اینچ 1024x600 LVDS TFT LCD با CTP، صفحه لمسی PCAP 7 اینچ تصویر محصول IPS
امکانات و گواهینامه ها
LVDS چیست؟
LVDS (سیگنالینگ فرقی ولتاژ پایین): این یک رابط فناوری سیگنالینگ فرقی ولتاژ پایین است. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
در سال های اخیر، با توسعه سریع صنعت الکترونیک، تجهیزات نمایش هوشمند نیز دستاوردهای درخشان را به دست آورده اند و نمایش با وضوح بالا توسط مصرف کنندگان مورد علاقه قرار گرفته است.در حال حاضر، رابط های پروتکل نمایش با وضوح بالا شامل RGB، LVDS، MIPI، eDP، HDMI، miniLVDS، V-by-One و غیره است.
استاندارد سطح LVDS از یک جفت (دو) خط سیگنال دیفرانسیل برای انتقال داده استفاده می کند.
با هدایت یک منبع جریان پایدار 3.5mA، داده ها می توانند با سرعت بالا با سیگنال تفاوت آمپلیت بسیار کم 350mV در پایان 100Ω منتقل شوند.سرعت انتقال داده به حداکثر 655 Mbit/s در محدوده مشخصات محدود می شود.اما این حد نیست. از طریق پردازش منحصر به فرد هر تولید کننده نیمه هادی، امکان دستیابی به سرعت انتقال با سرعت بالا حدود 3 گیگابیت در ثانیه وجود دارد.
دو سیگنال دیفرانسیل، سیگنال الکترود مثبت (A +) و سیگنال الکترود منفی (B−) ، بر روی ولتاژ مشترک (Voc) 1.2 V متمرکز می شوند،و این دو سیگنال با تفاوت پتانسیل ۳۵۰ میلی ولت نوسان می کنندسپس، تفاوت نوسانگر با یک کاوشگر اندازه گیری می شود و یک شکل موج سیگنال مانند شکل 2 بدست می آید. این تفاوت دامنه بین دو سیگنال ((A+) −(B−)) است.با اندازه گیری با یک سُند دیفرانسیل، تفاوت دامنه را می توان محاسبه کرد. اما چنین یک شکل موج سیگنال از نظر فیزیکی وجود ندارد.
ساختار اساسی فرستنده و گیرنده LVDS در شکل زیر نشان داده شده است. از دو سیم (یعنی خطوط سیگنال دیفرانسیل) برای انتقال یک سیگنال واحد استفاده می کند،و توسط یک منبع جریان ثابت رانده می شود، یعنی جریان محور (بر خلاف سطوح ولتاژ محور مانند TTL و CMOS).
در میان آنها، ترانزیستور اثر میدان در راننده (البته لزوما ترانزیستور اثر میدان نیست، زیرا مشخصات فنی LVDS عمدتا بر روی الکتریکی متمرکز است،اتصال و پایان خط رابط LVDS، و هیچ نیاز مشخصی برای فرآیند تولید، رسانه انتقال و ولتاژ منبع برق وجود ندارد، یعنی می تواند با CMOS، GaAs یا سایر فرآیندهای دیگر تحقق یابد،و گربه سیاه و گربه سفید که می توانند موش ها را بگیرند گربه های خوبی هستند) برای تشکیل یک مدار سوئیچ پر پلاستفاده می شود برای کنترل جهت جریان فعلی منبع جریان ثابت 3.5mA،یک مقاومت پایان 100 اوم به طور موازی بین ترمینال های معکوس کننده و معکوس کننده گیرنده متصل می شود، به طوری که جریان می تواند ولتاژ را از طریق مقاومت تولید کند، و سپس سطوح بالا و پایین توسط قضاوت گیرنده شکل می گیرند.
هنگامی که Q2 و Q3 روشن هستند و Q1 و Q4 قطع شده اند، جریان منبع جریان ثابت به گیرنده از طریق Q3 جریان می یابد،و می رود پایین از طریق مقاومت پایان 100 اوم و سپس به پایان راننده بازگشت، و در نهایت از طریق Q2 به زمین (GND) عبور می کند، جریان 3.5mA باعث کاهش ولتاژ 350mV در مقاومت 100 اوم می شود، در این زمان،ولتاژ در ترمینال inverting بالاتر از ولتاژ در ترمینال inverting است.، و خروجی یک سطح بالا "H" است.
کلمه کلیدی جستجو: tft 7" tft lcd, 7" tft lcd, LVDS 7 اینچ tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inch tft display, tft display 7 inch LVDS, tft display 7", 7 inch tft lcd display7 اینچ لمسی TFT، صفحه نمایش LCD لمسی 7 اینچ TFT، TFT 7 اینچ با CTP، 7 اینچ CTP لمس TFT، 7 اینچ TFT CTP لمس LCD.
