جزئیات محصول:
|
| تولید - محصول: | LCD دایره ای 4 اینچی TFT | رابط: | MIPI (قابل تنظیم) |
|---|---|---|---|
| صفحه لمسی: | با CTP اختیاری | جهت مشاهده: | IPS (80/80/80/80) |
| شماره پین: | 30 پین | اندازه ماژول: | 105.3x109.61x2.3 میلی متر |
| منطقه ی فعال: | 101.92 میلی متر قطر | درخشندگی سطحی: | 500 تا 1000 cd/m2 (نیت) |
| دمای عملیاتی: | -30 تا +85 درجه سانتیگراد | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه LCD TFT در داشبورد خودرو,4 اینچ LCD TFT گرد,LCD دایره ای درجه خودرو,4 inch Round TFT LCD,Automotive Grade Circular LCD |
||
4 اینچ LCD TFT گرد، LCD دایره ای درجه خودرو با رابط MIPI، روشنایی 500-1000 Nits
برای داشبورد خودرو
توضیحات محصول
Saef Tech SF-TO400XC-8996A2-N یک صفحه نمایش LCD TFT درجه خودرو است که به طور گسترده ای برای داشبورد خودرو استفاده می شود. اندازه قطر آن 4 اینچ با وضوح صفحه نمایش 720x720 پیکسل است. از رابط MIPI پشتیبانی می کند ،و ولتاژ تغذیه (Vdd) بین 2.6 ولت تا 3.6 ولت، معمولا 2.8 ولت
ماژول LCD TFT SF-TO400XC-8996A-N در حالت دایره ای با روشنایی 500-1000 نیت (ارزش معمولی) است. این ماژول همچنین برای PCAP (Projected Capacitive Touch Screen) اختیاری در دسترس است.می تواند در دمای -30°C تا +85°C کار کند;
| اطلاعات عمومی | مطالب |
| اندازه صفحه نمایش ال سی دی (بی طرف) | 4 اینچ TFT گرد |
| ساختار ماژول | صفحه نمایش TFT |
| نوع صفحه نمایش ال سی دی | TFT/TRANSMISSIVE |
| حالت نمایش LCD | معمولاً سياه |
| جهت مشاهده توصیه شده | IPS تمام زاویه های مشاهده |
| اندازه ماژول (W × H × T) | 105.3x109.61x2.3 میلی متر |
| منطقه فعال (W × H) | 101.92 میلی متر قطر |
| تعداد پیکسل ها (ذکاوت) | 720RGB×720 پیکسل |
| نوع رابط ماژول | رابط MIPI |
| دمای عملیاتی | -30°C تا +85°C |
| روشنایی سطح | 1000 cd/m2 |
| شماره رنگ | 16.7M |
| نوع روشنایی | لامپ LED سفید |
تعریف پین
NO. PIN NAME توضیحات
1 آنود LED LEDA
2 LEDK1 کاتود LED
3 LEDK2 LED کاتود
4 منبع برق VCI 2.8 ~ 3.3V
5 منبع برق IOVCC 1.8V-2.0V
6 سیگنال های تنظیم مجدد LCM RESET
7 TE خروجی اثر پارگی
8 PWM خروجی فرکانس PWM برای کنترل راننده LCD.
9 زمین GND
سیگنال های داده DSI-D0+
11 D0N سیگنال های داده DSI-D0
12 GND زمین
13 سیگنال های داده D1P DSI-D1+
14 سیگنال داده D1N DSI-D1
15 GND زمین
16 CLKP DSI-Clock+
ساعت 17 CLKN DSI-
زمین 18 GND
19 سیگنال داده DSI-D2+ D2P
20 سیگنال داده D2N DSI-D2
21 GND زمین
22 سیگنال داده D3P DSI-D3+
23 سیگنال های داده D3N DSI-D4
24 GND زمین
25 TP_INT لمس قطع
26 سیگنال داده های TP_SDA Touch IIC
27 TP_SCL سیگنال ساعت IIC لمس
28 TP_RESET سیگنال تنظیم مجدد لمسی
29 TP_VCI Touch منبع برق
30 TP_IOVCC Touch منبع برق
ولتاژ منبع برق برای منطق VDD 0.3 ~ 3.6 V
ولتاژ ورودی: Vin VDD+0.3 V
دمای کار Topr -30°C تا +85°C
دمای ذخیره سازی Tstg -30°C تا +85°C
ولتاژ کار VDD 2.6 2.8 3.3 V
IDD جریان تغذیه: 30 mA (VDD=2.8V,Ta=25°C)
ولتاژ ورودی: HIV 0.8VDD min- IL: 0.2VDD Max
نشت ورودی:
IIL فعلی: -1.0 - 1.0 UA (VIN=VDD یا VSS)
4 اینچ LCD TFT گرد، LCD دایره ای درجه خودرو با رابط MIPI، روشنایی 500-1000 Nits
برای داشبورد خودرو
نقشه محصول
4 اینچ LCD TFT گرد، LCD دایره ای درجه خودرو با رابط MIPI، روشنایی 500-1000 Nits
برای داشبورد خودرو

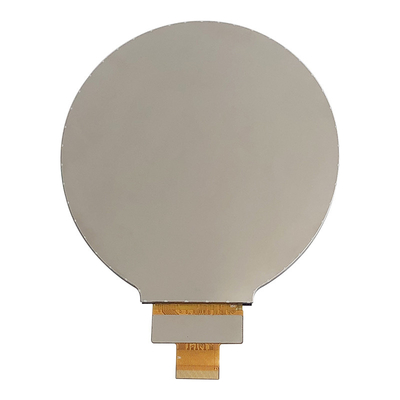

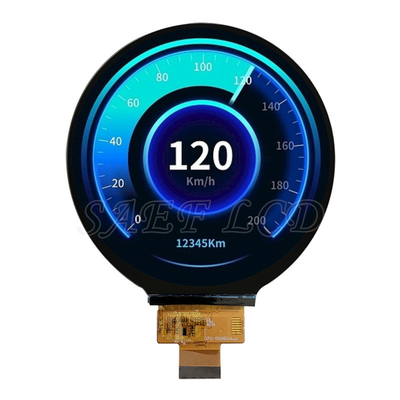

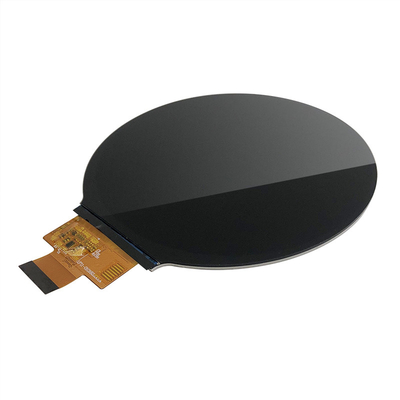

تصویر محصول
کارخانه و تاسیسات
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3تعهد به کیفیت قابل اعتماد
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از قبل برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
