جزئیات محصول:
|
| کلید واژه ها: | صفحه نمایش 7 اینچی HDMI | وضوح: | 800*480 |
|---|---|---|---|
| رابط CTP: | USB به IIC | سازگار با: | Raspberry Pi، BB Black، Banana Pi |
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 7 اینچی HDMI 800x480,صفحه نمایش HDMI 7 اینچی Raspberry Pi,صفحه نمایش TFT صنعتی 800x480 |
||
نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFT
SFRA700H-800480ACT-01 یک ماژول HDMI TFT LCD است که از TFT LCD، PCAP تاچ و برد رانندگی یکپارچه شده است.
1. صفحه نمایش 4.3 اینچی IPS، وضوح سخت افزاری 800×480 نقطه.
2. کنترل لمسی 5 نقطه ای خازنی.
3. صفحه لمسی خازنی شیشه سکوریت، سختی >=6H.
4. پشتیبانی از Pi 4B/3B+/3A+/3B/2B/B+/A+، CM3/3+/4 به آداپتور اختیاری DSI-Cable-15cm نیاز دارد.
5. LCD را مستقیماً از طریق رابط DSI Raspberry Pi با نرخ تازه سازی تا 60 هرتز هدایت کنید.
6. هنگامی که با Raspberry Pi استفاده می شود، Raspberry Pi OS / Ubuntu / Kali و Retropie بدون درایو پشتیبانی می شوند.
7. پشتیبانی از کنترل روشنایی نور پس زمینه از طریق نرم افزار.
| کلید واژه ها: | نمایشگر 7 اینچی HDMI | وضوح: | 800*480 |
|---|---|---|---|
| رابط CTP: | USB به IIC | سازگار با: | Raspberry Pi، BB Black، Banana Pi |
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | درخشندگی سطح: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 درجه تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| نسخه | 01 | ||
| سیگنال پشتیبانی می شود | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| دست زدن به | استاندارد USB | ||
| VGA | پشتیبانی نمی کند | ||
| رابط روی صفحه اصلی | ورودی | HDMI | یک پچ HDMI نوع 19 پین زن (افقی) |
| یو اس بی | MICRO 5P USB ماده B نوع 5.9 میلی متر (افقی) | ||
| رابط گوشی | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط نمایش | پین RGB 50 | FPC-0.5-50PIN (افقی) | |
| سمعی | خروجی صدا | 8Ω1.5 وات | 4PIN-1.25 H1.8 صندلی زن فوق العاده نازک (افقی) |
| منبع تغذیه | ورودی برق | ورودی USB 5 ولت (+/-0.5 ولت) | |
| نمایش Vop | 3.3 ولت | ||
| عملکرد برق | روشن شدن صفحه نمایش | ||
| مصرف برق در حالت آماده به کار برد اصلی | 0.25 وات | ||
| منوی OSD | منو (رزرو) | روشنایی، کنتراست، تصحیح خودکار، فاز، ساعت، موقعیت میدان، تنظیم عملکرد، تنظیم مجدد و غیره. | |
| زبان (رزرو) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره. | ||
| دکمه (رزرو شده) | پاور، منو، بالا، پایین، خروج | ||

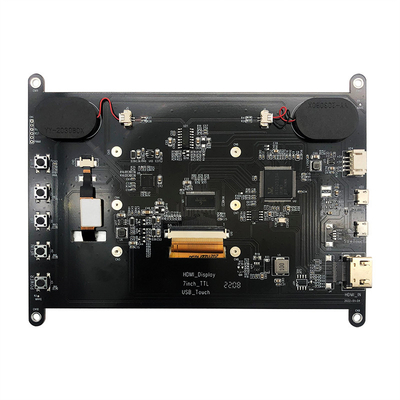

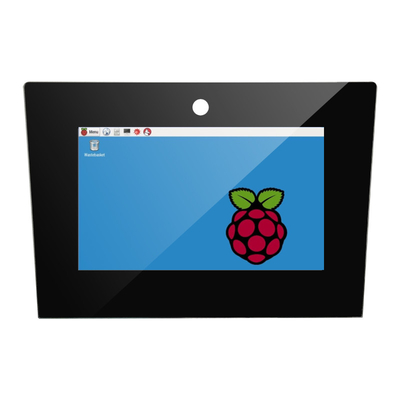

نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFTتصویر محصول
تعریف پین رابط HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Shielded |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 محافظت شده است |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Shielded |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK محافظ |
| 12 | TMDS DATA CLOCK- |
| 13 | CEC (Consumer Electronics Control اختیاری) |
| 14 | رزرو شده (در کابل اما NC در دستگاه) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | زمین DDC/CEC |
| 18 | +5 ولت (منبع تغذیه) |
| 19 | کابل پروب هات سوآپ |
تعریف پین USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP
| 1 | VCC |
| 2 | د- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
تعریف پین رابط بلندگو
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
6،تعریف پین LCD
| 1 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 2 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 3 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 4 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 5 |
GND
|
زمین برق
|
| 6 |
VCOM
|
ولتاژ مشترک
|
| 7 |
DVDD
|
برق برای مدار دیجیتال
|
| 8 |
حالت
|
حالت DE/SYNC را انتخاب کنید
|
| 9 |
DE
|
داده ورودی را فعال کنید
|
| 10 |
در مقابل
|
ورودی همگام سازی عمودی
|
| 11 |
HS
|
ورودی همگام سازی افقی
|
| 12 |
B7
|
داده آبی (MSB)
|
| 13 |
B6
|
داده های آبی
|
| 14 |
B5
|
داده های آبی
|
| 15 |
B4
|
داده های آبی
|
| 16 |
B3
|
داده های آبی
|
| 17 |
B2
|
داده های آبی
|
| 18 |
B1
|
داده های آبی
|
| 19 |
B0
|
داده آبی (LSB)
|
| 20 |
G7
|
داده های سبز (MSB)
|
| 21 |
G6
|
داده های سبز
|
| 22 |
G5
|
داده های سبز
|
| 23 |
G4
|
داده های سبز
|
| 24 |
G3
|
داده های سبز
|
| 25 |
G2
|
داده های سبز
|
| 26 |
G1
|
داده های سبز
|
| 27 |
G0
|
داده های سبز (LSB)
|
| 28 |
R7
|
داده قرمز (MSB)
|
| 29 |
R6
|
داده های قرمز
|
| 30 |
R5
|
داده های قرمز
|
| 31 |
R4
|
داده های قرمز
|
| 32 |
R3
|
داده های قرمز
|
| 33 |
R2
|
داده های قرمز
|
| 34 |
R1
|
داده های قرمز
|
| 35 |
R0
|
داده قرمز (LSB) |
| 36 |
GND
|
زمین برق
|
| 37 |
DCLK
|
نمونه ساعت
|
| 38 |
GND
|
زمین برق
|
| 39 |
L/R
|
انتخاب چپ / راست
|
| 40 |
U/D
|
انتخاب بالا/پایین
|
| 41 |
VGH
|
Gate ON ولتاژ
|
| 42 |
VGL
|
Gate OFF ولتاژ
|
| 43 |
AVDD
|
برق برای مدار آنالوگ
|
| 44 |
تنظیم مجدد
|
پین بازنشانی جهانی
|
| 45 |
NC
|
بدون اتصال
|
| 46 |
VCOM
|
ولتاژ مشترک
|
| 47 |
DITHB
|
عملکرد دیترینگ
|
| 48 |
GND
|
زمین برق
|
| 49 |
NC
|
بدون اتصال
|
| 50 |
NC
|
بدون اتصال
|
تعریف پین پنل لمسی
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
