جزئیات محصول:
|
| کلید واژه ها: | نمایشگر گرد 5 اینچی HDMI | وضوح: | 1080*1080 پیکسل |
|---|---|---|---|
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | سازگار با: | Raspberry Pi، BB Black، Banana Pi |
| رابط CTP: | USB به IIC | درخشندگی سطحی: | 400 سی دی بر متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD گرد HDMI,صفحه نمایش LCD گرد Raspberry Pi4,صفحه نمایش TFT صنعتی 1080x1080 |
||
صفحه نمایش HDMI 5 اینچی، صفحه نمایش 5 اینچی PCAP TFT ویژگی های محصول
SFHDMI500H-108108A-CT یک ماژول HDMI TFT LCD است که از TFT LCD، تاچ PCAP و برد رانندگی یکپارچه شده است.
1- ماژول خروجی سیگنال دیجیتال HDMI را از کامپیوتر بر روی صفحه نمایش LCD 1080*1080 به خوبی ارائه می دهد.
2- پشتیبانی از استانداردهای HDMI 1.3، HDMI 1.4، HDCP 1.4، HDCP 2.2.منبع سیگنال HDMI با مینی پی سی های معمولی مانند Raspberry Pi، BB Black، Banana Pi و غیره سازگار است.
3- TOUCH از USB به I2C می باشد بدون نیاز به نصب درایور.
4- این طرح عمدتاً روی نمایشگر Raspberry Pi استفاده می شود و همچنین می توان از آن در سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده کرد.هنگامی که به عنوان نمایشگر Raspberry Pi استفاده می شود، از Raspbian، Ubuntu، WIN10 IOT و سیستم های دیگر، تک لمسی پشتیبانی می کند.
5- هنگام استفاده به عنوان نمایشگر کامپیوتر از ویندوز 7/8/10، لمسی پنج نقطه ای، بدون درایور پشتیبانی می کند.
ویژگی صفحه نمایش TFT:
| پارامتر | مشخصات | واحد | تذکر دهید |
| منطقه ی فعال | 127.008 (H) × 127.008 (V) | میلی متر | دایره |
| تعداد پیکسل ها | 1080 (H) RGB × 1080 (V) | پیکسل | |
| Pixel Pitch | 0.1176 (H) × 0.1176 (V) | میلی متر | |
| آرایش پیکسلی | دامنه 1 پیکسل 2 | ||
| نمایش رنگ ها | 16.7 م | رنگ | |
| محدوده رنگ | 80٪ (حداقل) 86٪ (نوع) | ||
| حالت نمایش | حالت عادی انتقال دهنده سیاه | ||
| طرح کلی ابعادی | 143 (H) × 140 (V) × 4.2 (D) | میلی متر | |
| جهت مشاهده (چشم انسان) | جهت مشاهده آزاد U/D/L/R | تبصره 1،2 |
توجه: 1. در جهت U/D/L/R، زاویه دید یکسان است.
توجه: 2. TFT و CF LC Algin Direction
| نسخه | 01 | ||
| سیگنال پشتیبانی می شود | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| دست زدن به | استاندارد USB | ||
| VGA | پشتیبانی نمی کند | ||
| رابط روی صفحه اصلی | ورودی | HDMI | یک پچ HDMI نوع 19 پین زن (افقی) |
| یو اس بی | MICRO 5P USB ماده B نوع 5.9 میلی متر (افقی) | ||
| رابط گوشی | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط نمایش | 49 پین | FPC-0.5-50PIN (افقی) | |
| سمعی | خروجی صدا | 8Ω1.5 وات | 4PIN-1.25 H1.8 صندلی زن فوق العاده نازک (افقی) |
| منبع تغذیه | ورودی برق | ورودی USB 5 ولت (+/-0.5 ولت) | |
| نمایش Vop | 3.3 ولت | ||
| عملکرد برق | روشن شدن صفحه نمایش | ||
| مصرف برق در حالت آماده به کار برد اصلی | 0.25 وات | ||
| منوی OSD | منو (رزرو) | روشنایی، کنتراست، تصحیح خودکار، فاز، ساعت، موقعیت میدان، تنظیم عملکرد، تنظیم مجدد و غیره. | |
| زبان (رزرو) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره. | ||
| دکمه (رزرو شده) | پاور، منو، بالا، پایین، خروج | ||

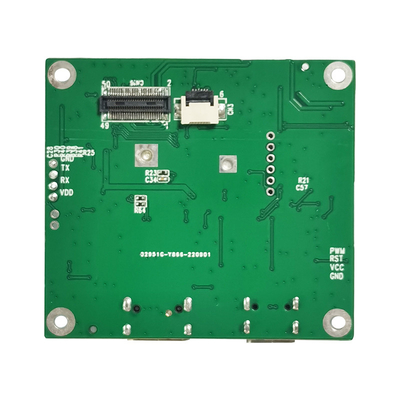

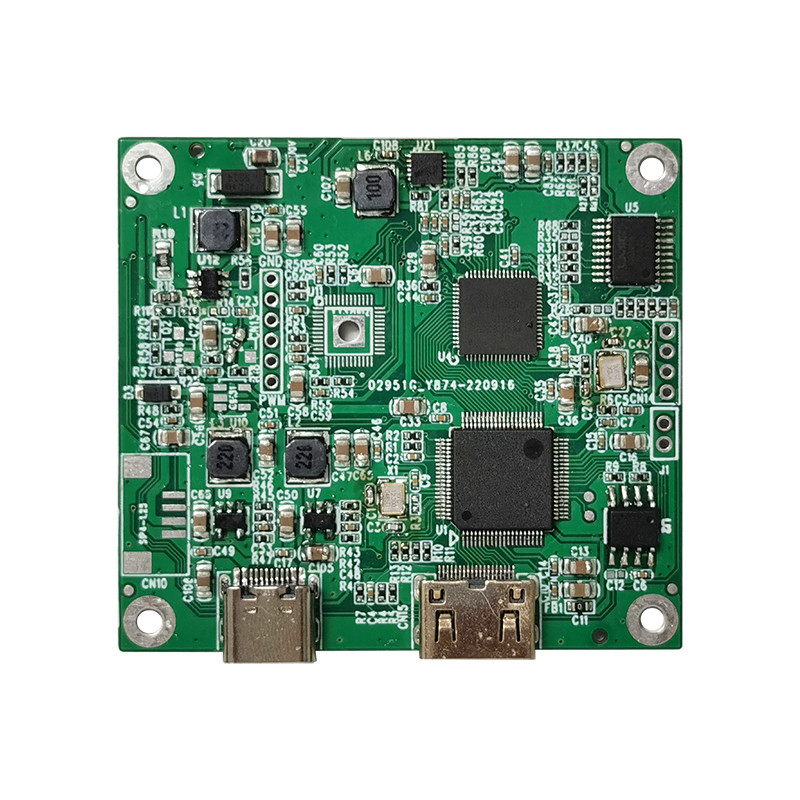

نمایشگر HDMI 5 اینچی، صفحه نمایش 5 اینچی PCAP TFTتصویر محصول
تعریف پین رابط HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Shielded |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 محافظت شده است |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Shielded |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK محافظ |
| 12 | TMDS DATA CLOCK- |
| 13 | CEC (Consumer Electronics Control اختیاری) |
| 14 | رزرو شده (در کابل اما NC در دستگاه) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | زمین DDC/CEC |
| 18 | +5 ولت (منبع تغذیه) |
| 19 | کابل پروب هات سوآپ |
تعریف پین USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP
| 1 | VCC |
| 2 | د- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
تعریف پین پنل لمسی
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
