جزئیات محصول:
|
| کلید واژه ها: | نمایشگر 4.3 اینچی DSI HDMI | وضوح: | 480*800 پیکسل |
|---|---|---|---|
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | سازگار با: | Banana Pi Raspberry Pi, BB Black |
| رابط CTP: | USB به IIC | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| صفحه لمسی: | PCAP | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر Raspberry Pi 4 Dsi 800x480,نمایشگر HDMI Raspberry Pi 4 Dsi,صفحه نمایش Raspberry Pi Dsi 4.3 اینچی |
||
ویژگی های محصول نمایشگر پرتره HDMI 4.3 اینچی
SFHDMI430H-800480A-CT یک ماژول کنترل صفحه نمایش LCD جدید یکپارچه (صفحه نمایش LCD، صفحه لمسی، برد راننده) یکپارچه جدید است.این خروجی سیگنال دیجیتال HDMI را از کامپیوتر بر روی صفحه نمایش LCD 480*800 به خوبی ارائه می دهد.
1. از استانداردهای HDMI 1.3، HDMI 1.4، HDCP 1.4، HDCP 2.2 پشتیبانی می کند.
2. منابع HDMI با مینی پی سی های رایج مانند Raspberry Pi، BB Black و Banana Pi سازگار هستند.
3. TOUCH USB به I2C است، نیازی به نصب درایور نیست.
4. این طرح عمدتاً در صفحه نمایش Raspberry Pi Raspberry Pi استفاده می شود و همچنین می تواند برای سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده شود.
5. هنگامی که به عنوان نمایشگر Raspberry Pi استفاده می شود، از Raspbian، Ubuntu، WIN10 IOT و سیستم های دیگر به صورت تک لمسی پشتیبانی می کند و در صورت استفاده به عنوان مانیتور کامپیوتر، از ویندوز 7/8/10، لمس پنج نقطه ای، درایو- پشتیبانی می کند. رایگان.
| کلید واژه ها: | نمایشگر 4.3 اینچی DSI HDMI | وضوح: | 480*800 پیکسل |
|---|---|---|---|
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | سازگار با: | Banana Pi Raspberry Pi، BB Black |
| رابط CTP: | USB به IIC | درخشندگی سطح: | 300 سی دی بر متر مربع |
| صفحه لمسی: | PCAP | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 درجه تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |

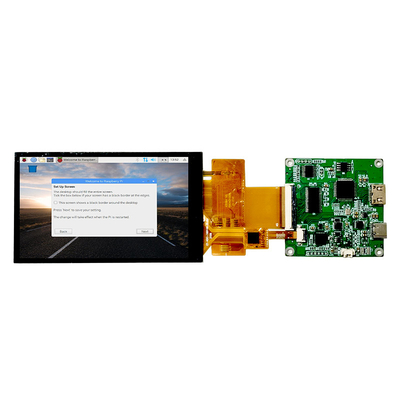

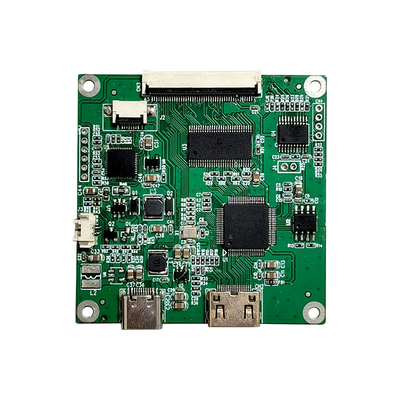

صفحه نمایش پرتره HDMI 4.3 اینچیتصویر محصول
تعریف پین HDMI:
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 محافظت شده屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 حفاظ شده屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 محافظت شده屏蔽 |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK محافظ شده屏蔽 |
| 12 | TMDS DATA CLOCK- |
| 13 |
CEC (کنترل الکترونیک مصرفی، الکترونیکی اختیاری کنترل کننده مصرف کننده可选择的电子消费控制器) |
| 14 | رزرو شده (در کابل اما NC در دستگاه) |
| 15 | SCL (ساعت DDC) |
| 16 | SDA (داده DDC) |
| 17 | زمین DDC/CEC |
| 18 | برق +5 ولت |
| 19 | سیم های کاوشگر قابل تعویض داغ热插拔探测线 |
تعریف پین USB 5 ولت:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP:
| 1 | VCC |
| 2 | د- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
الزامات برای استفاده
به منظور اطمینان از استفاده عادی از این محصول و جلوگیری از حوادثی مانند برق گرفتگی یا آتش سوزی، لطفاً قبل از استفاده از این محصول، کلیه الزامات و روش های عملیاتی را مطالعه و درک کنید.الزامات زیر به شدت رعایت می شود:
1. منبع تغذیه DC مورد نیاز این محصول توسط آداپتور برق AC/DC تولید می شود و آداپتور برق AC/DC باید دور از منبع گرما قرار گیرد و در مکانی با تهویه مناسب قرار گیرد.
2. سوکت برق AC و سیم برق AC باید به زمین خوب توجه کنند و می توانند تقاضای جریان کافی را تحمل کنند.
3. ولتاژ ورودی منبع تغذیه DC مورد نیاز این محصول + 5 ولت است، خطا از +/-0.5 ولت بیشتر نیست و جریان با توجه به صفحه LED انتخابی و توان کل دستگاه تعیین می شود.
4. به تهویه خوب و دفع گرما توجه کنید، در پوسته یا جعبه غیر حرارتی دربسته قرار ندهید و اجازه ندهید نور مستقیم خورشید یا سایر منابع حرارتی پخته شود.
5. توجه داشته باشید که از رطوبت بیش از حد و گرد و غبار بیش از حد اجتناب کنید تا از خوردگی مدار که باعث خرابی می شود جلوگیری شود.
6. هنگام مونتاژ، توجه داشته باشید که فضای خاصی را برای تامین همرفت هوا بر روی سطح برد برای دفع گرما و جلوگیری از هادی های الکتریکی (مانند صفحات آهنی ثابت مانند تخته های درایو و صفحات فشار قوی) و اجزای روی برد از خارج شدن آن توجه کنید. تماس با اتصال کوتاه
7. توجه داشته باشید تا از خم شدن و تغییر شکل صفحه محرک در اثر فشار اضافی جلوگیری کنید.
8. هنگام مونتاژ، به اتصال الکتریکی صحیح برد درایو، صفحه نمایش LED، برد دکمه و سایر اجزای آن توجه کنید، ولتاژ کاری صفحه نمایش LED صحیح را انتخاب کنید (خیلی کم غیر طبیعی نشان می دهد، خیلی زیاد ممکن است صفحه LED را بسوزاند). قبل از روشن کردن، صحت آن را بررسی کنید.
9. برنامه روی برد درایور باید با صفحه LED مربوطه مطابقت داشته باشد.
10. در هنگام مونتاژ برد به حفاظت الکترواستاتیک توجه کنید و توجه داشته باشید که از اتصال کوتاه و الکتریسیته ساکن روی دست برای آسیب رساندن به برد جلوگیری کنید.
11. تمام رابط های ورودی و خروجی باید در صورت قطع برق (کانکتورهای دوشاخه و قطع برق) کار کنند.
12. این محصول برای استفاده عمومی تجاری و خانگی مناسب است، دمای محیط: -10 ~ 40 درجه سانتیگراد، رطوبت نسبی: ≤80%.
13. هنگامی که برای مدت طولانی استفاده نمی شود، برق را از برق بکشید.
