جزئیات محصول:
|
| کلید واژه ها: | نمایشگر 7 اینچی HDMI | وضوح: | 800x480 پیکسل |
|---|---|---|---|
| پشتیبانی: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | سازگار با: | Raspberry Pi، BB Black، Banana Pi |
| رابط CTP: | USB به IIC | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر Raspberry Pi4 TFT LCD,صفحه نمایش ISO9001 TFT LCD,صفحه نمایش TFT صنعتی 800x480 Dots |
||
نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFT
SFRA700H-800480ACT-01 یک ماژول HDMI TFT LCD است که از TFT LCD، PCAP تاچ و برد رانندگی یکپارچه شده است.
1- ماژول خروجی سیگنال دیجیتال HDMI را از کامپیوتر روی صفحه نمایش LCD 800*480 به خوبی ارائه می دهد.
2- پشتیبانی از استانداردهای HDMI 1.3، HDMI 1.4، HDCP 1.4، HDCP 2.2.منبع سیگنال HDMI با مینی پی سی های معمولی مانند Raspberry Pi، BB Black، Banana Pi و غیره سازگار است.
3- TOUCH از USB به I2C می باشد بدون نیاز به نصب درایور.
4- این طرح عمدتاً روی نمایشگر Raspberry Pi استفاده می شود و همچنین می توان از آن در سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده کرد.هنگامی که به عنوان نمایشگر Raspberry Pi استفاده می شود، از Raspbian، Ubuntu، WIN10 IOT و سیستم های دیگر، تک لمسی پشتیبانی می کند.
5- هنگام استفاده به عنوان نمایشگر کامپیوتر از ویندوز 7/8/10، لمسی پنج نقطه ای، بدون درایور پشتیبانی می کند.
| نسخه | 01 | ||
| سیگنال پشتیبانی می شود | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| دست زدن به | استاندارد USB | ||
| VGA | پشتیبانی نمی کند | ||
| رابط روی صفحه اصلی | ورودی | HDMI | یک پچ HDMI نوع 19 پین زن (افقی) |
| یو اس بی | MICRO 5P USB ماده B نوع 5.9 میلی متر (افقی) | ||
| رابط گوشی | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط نمایش | پین RGB 50 | FPC-0.5-50PIN (افقی) | |
| سمعی | خروجی صدا | 8Ω1.5 وات | 4PIN-1.25 H1.8 صندلی زن فوق العاده نازک (افقی) |
| منبع تغذیه | ورودی برق | ورودی USB 5 ولت (+/-0.5 ولت) | |
| نمایش Vop | 3.3 ولت | ||
| عملکرد برق | روشن شدن صفحه نمایش | ||
| مصرف برق در حالت آماده به کار برد اصلی | 0.25 وات | ||
| منوی OSD | منو (رزرو) | روشنایی، کنتراست، تصحیح خودکار، فاز، ساعت، موقعیت میدان، تنظیم عملکرد، تنظیم مجدد و غیره. | |
| زبان (رزرو) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره. | ||
| دکمه (رزرو شده) | پاور، منو، بالا، پایین، خروج | ||

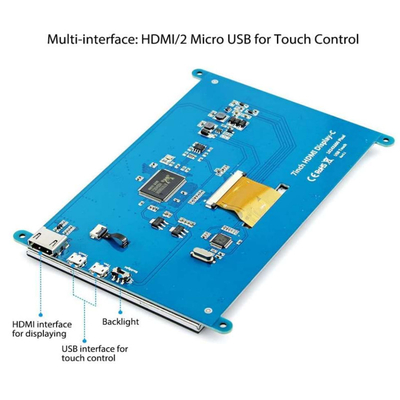

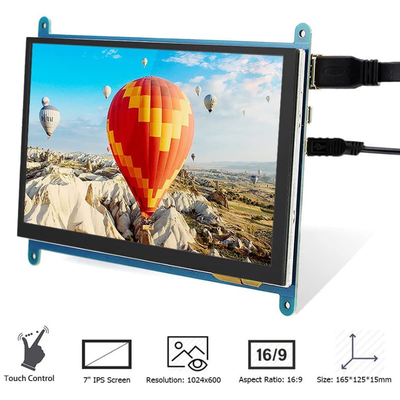

نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFTتصویر محصول
تعریف پین رابط HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Shielded |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 محافظت شده است |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Shielded |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK محافظ |
| 12 | TMDS DATA CLOCK- |
| 13 | CEC (Consumer Electronics Control اختیاری) |
| 14 | رزرو شده (در کابل اما NC در دستگاه) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | زمین DDC/CEC |
| 18 | +5 ولت (منبع تغذیه) |
| 19 | کابل پروب هات سوآپ |
تعریف پین USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP
| 1 | VCC |
| 2 | د- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
تعریف پین رابط بلندگو
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
6،تعریف پین LCD
| 1 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 2 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 3 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 4 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 5 |
GND
|
زمین برق
|
| 6 |
VCOM
|
ولتاژ مشترک
|
| 7 |
DVDD
|
برق برای مدار دیجیتال
|
| 8 |
حالت
|
حالت DE/SYNC را انتخاب کنید
|
| 9 |
DE
|
داده ورودی را فعال کنید
|
| 10 |
در مقابل
|
ورودی همگام سازی عمودی
|
| 11 |
HS
|
ورودی همگام سازی افقی
|
| 12 |
B7
|
داده آبی (MSB)
|
| 13 |
B6
|
داده های آبی
|
| 14 |
B5
|
داده های آبی
|
| 15 |
B4
|
داده های آبی
|
| 16 |
B3
|
داده های آبی
|
| 17 |
B2
|
داده های آبی
|
| 18 |
B1
|
داده های آبی
|
| 19 |
B0
|
داده آبی (LSB)
|
| 20 |
G7
|
داده های سبز (MSB)
|
| 21 |
G6
|
داده های سبز
|
| 22 |
G5
|
داده های سبز
|
| 23 |
G4
|
داده های سبز
|
| 24 |
G3
|
داده های سبز
|
| 25 |
G2
|
داده های سبز
|
| 26 |
G1
|
داده های سبز
|
| 27 |
G0
|
داده های سبز (LSB)
|
| 28 |
R7
|
داده قرمز (MSB)
|
| 29 |
R6
|
داده های قرمز
|
| 30 |
R5
|
داده های قرمز
|
| 31 |
R4
|
داده های قرمز
|
| 32 |
R3
|
داده های قرمز
|
| 33 |
R2
|
داده های قرمز
|
| 34 |
R1
|
داده های قرمز
|
| 35 |
R0
|
داده قرمز (LSB) |
| 36 |
GND
|
زمین برق
|
| 37 |
DCLK
|
نمونه ساعت
|
| 38 |
GND
|
زمین برق
|
| 39 |
L/R
|
انتخاب چپ / راست
|
| 40 |
U/D
|
انتخاب بالا/پایین
|
| 41 |
VGH
|
Gate ON ولتاژ
|
| 42 |
VGL
|
Gate OFF ولتاژ
|
| 43 |
AVDD
|
برق برای مدار آنالوگ
|
| 44 |
تنظیم مجدد
|
پین بازنشانی جهانی
|
| 45 |
NC
|
بدون اتصال
|
| 46 |
VCOM
|
ولتاژ مشترک
|
| 47 |
DITHB
|
عملکرد دیترینگ
|
| 48 |
GND
|
زمین برق
|
| 49 |
NC
|
بدون اتصال
|
| 50 |
NC
|
بدون اتصال
|
تعریف پین پنل لمسی
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
الزامات برای استفاده
به منظور اطمینان از استفاده عادی از این محصول و جلوگیری از حوادثی مانند برق گرفتگی یا آتش سوزی، لطفاً قبل از استفاده از این محصول، کلیه الزامات و روش های عملیاتی را مطالعه و درک کنید.الزامات زیر به شدت رعایت می شود:
1. منبع تغذیه DC مورد نیاز این محصول توسط آداپتور برق AC/DC تولید می شود و آداپتور برق AC/DC باید دور از منبع گرما قرار گیرد و در مکانی با تهویه مناسب قرار گیرد.
2. سوکت برق AC و سیم برق AC باید به زمین خوب توجه کنند و می توانند تقاضای جریان کافی را تحمل کنند.
3. ولتاژ ورودی منبع تغذیه DC مورد نیاز این محصول + 5 ولت است، خطا از +/-0.5 ولت بیشتر نیست و جریان با توجه به صفحه LED انتخابی و توان کل دستگاه تعیین می شود.
4. به تهویه خوب و دفع گرما توجه کنید، در پوسته یا جعبه غیر حرارتی دربسته قرار ندهید و اجازه ندهید نور مستقیم خورشید یا سایر منابع حرارتی پخته شود.
5. توجه داشته باشید که از رطوبت بیش از حد و گرد و غبار بیش از حد اجتناب کنید تا از خوردگی مدار که باعث خرابی می شود جلوگیری شود.
6. هنگام مونتاژ، توجه داشته باشید که فضای خاصی را برای تامین همرفت هوا بر روی سطح برد برای دفع گرما و جلوگیری از هادی های الکتریکی (مانند صفحات آهنی ثابت مانند تخته های درایو و صفحات فشار قوی) و اجزای روی برد از خارج شدن آن توجه کنید. تماس با اتصال کوتاه
7. توجه داشته باشید تا از خم شدن و تغییر شکل صفحه محرک در اثر فشار اضافی جلوگیری کنید.
8. هنگام مونتاژ، به اتصال الکتریکی صحیح برد درایو، صفحه نمایش LED، برد دکمه و سایر اجزای آن توجه کنید، ولتاژ کاری صفحه نمایش LED صحیح را انتخاب کنید (خیلی کم غیر طبیعی نشان می دهد، خیلی زیاد ممکن است صفحه LED را بسوزاند). قبل از روشن کردن، صحت آن را بررسی کنید.
9. برنامه روی برد درایور باید با صفحه LED مربوطه مطابقت داشته باشد.
10. در هنگام مونتاژ برد به حفاظت الکترواستاتیک توجه کنید و توجه داشته باشید که از اتصال کوتاه و الکتریسیته ساکن روی دست برای آسیب رساندن به برد جلوگیری کنید.
11. تمام رابط های ورودی و خروجی باید در صورت قطع برق (کانکتورهای دوشاخه و قطع برق) کار کنند.
12. این محصول برای استفاده عمومی تجاری و خانگی مناسب است، دمای محیط: -10 ~ 40 درجه سانتیگراد، رطوبت نسبی: ≤80%.
13. هنگامی که برای مدت طولانی استفاده نمی شود، برق را از برق بکشید.
