ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی

ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی
ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی

تصویر بزرگ :  ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFHDMI156H-19201080A-CT
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: Negotiable based on order lot quantity
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 3-5 هفته
شرایط پرداخت: L/C،، T/T، Western Union
قابلیت ارائه: 3000 هزار عدد در ماه

ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی

شرح
کلید واژه ها: صفحه نمایش HDMI 15.6 اینچی وضوح: 1920*1080
رابط CTP: IIC به USB درخشندگی سطحی: 300 سی دی / متر مربع - 1000 سی دی / متر مربع
صفحه لمسی: صفحه نمایش لمسی خازنی جهت مشاهده: IPS همه زوایای دید (85/85/85/85)
طول عمر LED: 40000 ساعت دمای عملیاتی: -20 تا +70 درجه سانتیگراد
انطباق: سازگار با REACH و RoHS پشتیبانی: Raspberry Pi، HDMI، Raspbian، Ubuntu، WIN10 IOT
برجسته کردن:

ماژول کنترل صفحه نمایش 300cd/m2

,

ماژول کنترل نمایشگر 1920x1080

,

ماژول TFT LCD 1000cd/m2

نمایشگر HDMI 15.6 اینچی، Raspberry Pi 15.6 اینچی لمسی LCD


SFHDMI156H-19201080A-CT یک ماژول کنترل صفحه نمایش TFT LCD 15.6 اینچی است که با صفحه نمایش LCD، صفحه نمایش لمسی خازنی و برد رانندگی یکپارچه شده است.برد رانندگی برای نمایشگر FHD با عملکرد TYPE-C داخلی است، حداکثر وضوح تصویر 2560X1440 @60HZ است.



* پشتیبانی از خروجی سیگنال رابط صفحه نمایش EDP.

* انواع زبان های OSD برای انتخاب.

* نرم افزار روی مادربرد از به روز رسانی آنلاین پشتیبانی می کند.

* پشتیبانی از صفحه نمایش لمسی خازنی

* پشتیبانی از دو طرفه HDMI 1.4، HDCP از نسخه 2.0 پشتیبانی می کند.

* پشتیبانی از عملکرد USB HUB، دو پورت خارجی USB2.0، می تواند برای اتصال ماوس و صفحه کلید استفاده شود.

* از پروتکل منبع تغذیه دو طرفه PD پشتیبانی می کند.

* پشتیبانی از خروجی تقویت کننده قدرت 1.5W*2

* پورت TYPEC از DisplayPort Alt Mode پشتیبانی می کند



ویژگی های محصول:









ورودی ویدیو



HDMI

1080p
نسخه HDCP 2.0



TYPE-C

1080p
مدیریت PD
هاب USB2.0
منبع تغذیه عملیاتی DC 5 ~ 20 ولت
مصرف برق آماده به کار 0.25 وات



صفحه نمایش ال سی دی

نمایش دادن TFT LCD
رابط صفحه نمایش EDP
حداکثر وضوح 2560*1440@60HZ
ولتاژ بهره برداری 3.3 ولت (R33)، 5 ولت (R5)
خروجی هدفون >150MW (32Ω/0dB 信号)
خروجی بلندگو 2X1.5W THD+N<10%@1KHZ
رهبری روش تنظیم نور PWM
صفحه کلید POWER، KEY1، KEY2، AUTO، MENU، اختیاری
زبان OSD چینی / انگلیسی / آلمانی / کره ای / فرانسوی / اسپانیایی / ژاپنی و دیگران













نمایشگر HDMI 15.6 اینچی، Raspberry Pi 15.6 اینچی لمسی LCDتصویر محصول

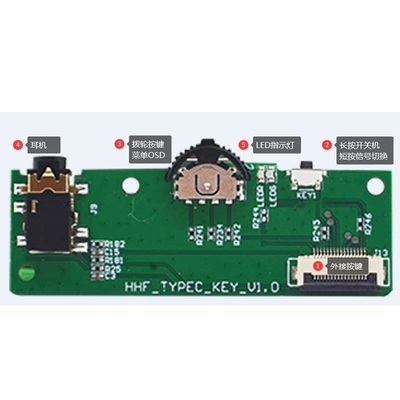

ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی 0

(1) کنترل خارجی (2) فشار طولانی برای روشن کردن، فشار کوتاه برای تغییر سیگنال

(3) دکمه شماره گیری منوی OSD (4) هدفون (5) نشانگرهای LED

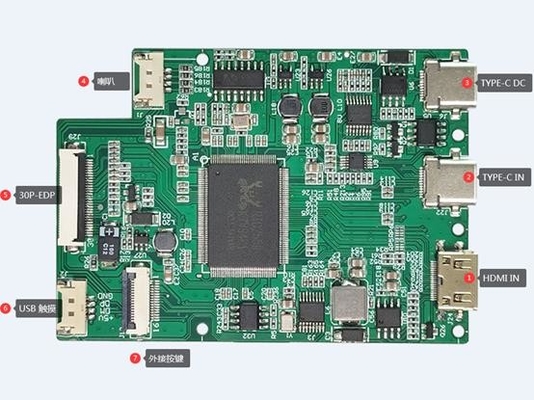

ماژول کنترل صفحه نمایش 15.6 اینچی HDMI TFT LCD با عملکرد TYPE C داخلی 1

(1) HDMI در (2) نوع C در (3) نوع C DC (4) بلندگو

(5) 30 پین EDP (6) صفحه لمسی USB (7) کنترل خارجی





تعریف پین HDMI:



1 TMDS DATA2+
2 TMDS DATA2 محافظت شده屏蔽
3 TMDS DATA2-
4 TMDS DATA1+
5 TMDS DATA1 حفاظ شده屏蔽
6 TMDS DATA1-
7 TMDS DATA0+
8 TMDS DATA0 محافظت شده屏蔽
9 TMDS DATA0-
10 TMDS DATA CLOCK+
11 TMDS DATA CLOCK محافظ شده屏蔽
12 TMDS DATA CLOCK-
13

CEC (کنترل الکترونیک مصرفی، الکترونیکی اختیاری

کنترل کننده مصرف کننده可选择的电子消费控制器)

14 رزرو شده (در کابل اما NC در دستگاه)
15 SCL (ساعت DDC)
16 SDA (داده DDC)
17 زمین DDC/CEC
18 برق +5 ولت
19 سیم های کاوشگر قابل تعویض داغ热插拔探测线





رابط ورودی USB TYPE-C

سنجاق تعریف شرح
1 TYPEC-DTE 连接侦测口 پورت تشخیص را وصل کنید
2

TX P1

_

رابط سیگنال داده 数据信号接口
3

TX N1

_

رابط سیگنال داده 数据信号接口
4 VBUS 电源输出口 خروجی منبع تغذیه
5 TYPEC-CC1 正反接侦测口 درگاه های تشخیص جلو و عقب
6 TYPEC-DP رابط سیگنال داده 数据信号接口
7 TYPEC-DM رابط سیگنال داده 数据信号接口
8 TYPEC-BU1 رابط سیگنال داده کمکی 辅助数据信号接口
9 VBUS 电源输出口 خروجی منبع تغذیه
10

RX N2

_

رابط سیگنال داده 数据信号接口
11

RX P2

_

رابط سیگنال داده 数据信号接口
12 GND 接地 اتصال به زمین
13 GND 接地 اتصال به زمین
14

TX P2

_

رابط سیگنال داده 数据信号接口
15

TX N2

_

رابط سیگنال داده 数据信号接口
16 VBUS 电源输出口 خروجی منبع تغذیه
17 TYPEC-CC2 正反接侦测口 درگاه های تشخیص جلو و عقب
18 TYPEC-DP رابط سیگنال داده 数据信号接口
19 TYPEC-DM رابط سیگنال داده 数据信号接口
20 VBUS 电源输出口 خروجی منبع تغذیه
21 TYPEC-BU2 رابط سیگنال داده کمکی 辅助数据信号接口
22

RX N1

_

رابط سیگنال داده 数据信号接口
23

RX P1

_

رابط سیگنال داده 数据信号接口
24 GND 接地 اتصال به زمین
