جزئیات محصول:
|
| کلید واژه ها: | صفحه نمایش 10.1 اینچی HDMI | وضوح: | 1280x800 |
|---|---|---|---|
| رابط CTP: | IIC به USB | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | جهت مشاهده: | IPS همه زاویه دید (80/80/80/80) |
| طول عمر LED: | 40000 ساعت | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |

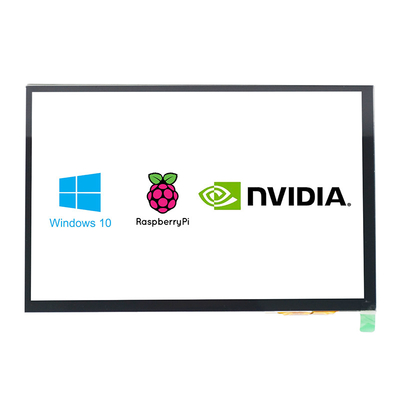

| انطباق: | سازگار با REACH و RoHS | پشتیبانی: | HDMI، Raspberry Pi، Raspbian، Ubuntu، WIN10 IOT |
| برجسته کردن: | صفحه نمایش لمسی PCAP ISO14000,صفحه نمایش لمسی رزبری پای PCAP,صفحه نمایش لمسی PCAP 10.1 اینچی |
||
نمایشگر HDMI 10.1 اینچی، صفحه نمایش 10.1 اینچی PCAP TFT
SFRA101H-1280800A-CT یک ماژول کنترل صفحه نمایش TFT LCD 10.1 اینچی است که با صفحه نمایش LCD، صفحه نمایش لمسی خازنی و برد رانندگی HDMI یکپارچه شده است.این خروجی سیگنال دیجیتال HDMI را از رایانه شخصی روی صفحه نمایش LCD 1280*800 به خوبی ارائه می دهد.
پشتیبانی از استانداردهای HDMI 1.3، HDMI 1.4، HDCP1.4، HDCP2.2.
منابع HDMI با مینی پی سی های رایج مانند Raspberry Pi، BB Black و Banana Pi سازگار هستند.
TOUCH I2C به USB است، بدون نیاز به نصب درایور.

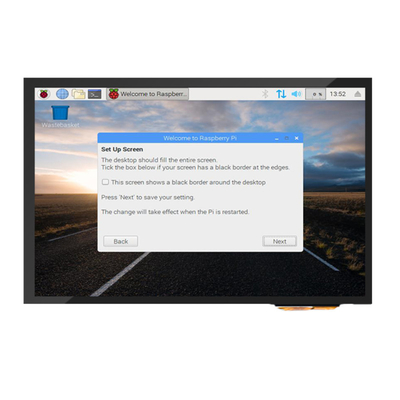

این طرح عمدتاً در صفحه نمایش Raspberry Pi Raspberry Pi استفاده می شود و همچنین می تواند برای سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده شود.هنگامی که به عنوان نمایشگر Raspberry Pi استفاده می شود، از Raspbian، Ubuntu، WIN10 IOT و سیستم های دیگر به صورت تک لمسی پشتیبانی می کند و هنگامی که به عنوان مانیتور کامپیوتر استفاده می شود، از ویندوز 7/8/10، لمس پنج نقطه، بدون درایو پشتیبانی می کند.
ویژگی های محصول:
| نسخه: | 1 | ||
|
سیگنال پشتیبانی می شود
|
HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| دست زدن به | استاندارد USB | ||
| VGA | پشتیبانی نمی کند | ||

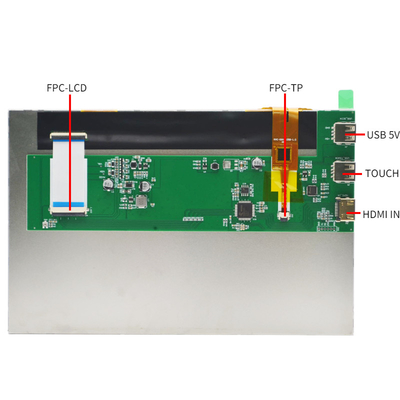

| رابط برد اصلی |
ورودی
|
HDMI | A型HDMI贴片母座19Pin贴片 (卧式) نوع A Patch HDMI Female Base 19Pin Patch (افقی) |
| یو اس بی | USB插座AF母座90度直脚无边 (卧式) سوکت USB پایه زن AF 90 درجه بی نهایت پای مستقیم (افقی) | ||
| جک هدفون | پشتیبانی نمی شود | ||
| رابط صفحه نمایش لمسی | پین های سفارشی 6P | قفل عقب FPC-0.5-6PIN 后锁 (卧式) FPC-0.5-6PIN قفل عقب (افقی) | |
| رابط LCD | استاندارد LVDS 40P | FPC-0.5-40PIN 后锁 (卧式)، FPC-0.5-40PIN قفل عقب (افقی)) | |
| رابط پنل لمسی | I2C به USB | درایو USB رایگان | USB插座AF母座90度直脚无边 (卧式)، سوکت USB پایه زن AF 90 درجه بی نهایت پای مستقیم (افقی) |
| قدرت | ورودی برق | USB输入5V (+/-0.5V)، ورودی USB 5V (+/-0.5V) | |
| ولتاژ صفحه نمایش درایو | 3.3 ولت | ||
| عملکرد برق | روشن شدن برق روی صفحه نمایش | ||
| مصرف برق در حالت آماده به کار مادربرد | 0.25 وات | ||
| منوی OSD | پشتیبانی نمی کند | ||
| پشتیبانی نمی کند | |||
| پشتیبانی نمی کند | |||

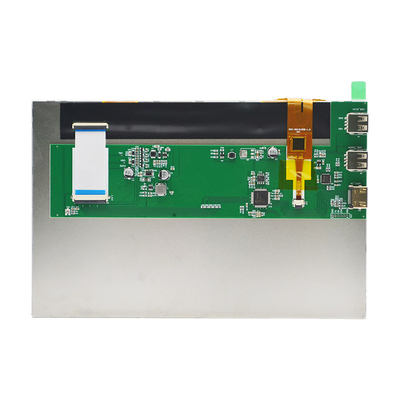

نمایشگر HDMI 10.1 اینچی، صفحه نمایش 10.1 اینچی PCAP TFTتصویر محصول
نمایشگر HDMI 10.1 اینچی، صفحه نمایش 10.1 اینچی PCAP TFTبرجسته محصول
| کلید واژه ها: | نمایشگر 10.1 اینچی HDMI | وضوح: | 1280x800 |
|---|---|---|---|
| رابط CTP: | IIC به USB | درخشندگی سطح: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | جهت مشاهده: | IPS همه زاویه دید (80/80/80/80) |
| طول عمر LED: | 40000 ساعت | دمای عملیاتی: | -20 درجه تا +70 درجه سانتیگراد |
| انطباق: | سازگار با REACH و RoHS | پشتیبانی: | HDMI، Raspberry Pi، Raspbian، Ubuntu، WIN10 IOT |
◆ ابعاد و مشخصات مربوط به برد PCB برد.
1،PCBضخامت+حداکثر ارتفاع بالاترین جزء ≤7.8mm
2،PCBطول = 216 میلی متر
3،PCBعرض = 80 میلی متر
4،PCBضخامت = 1.6 میلی متر
◆مشخصات سوراخ پیچ: سوراخ های پیچ طراحی نشده اند، نمودار ساختاری را ببینید
◆نمایش ابعاد ماژول بدون تابلوی رانندگی:(L*W*H)
120.7*76.3*2.8mm بدون لمس،
120.7*76.3*4.7mm بدون لمس PCAP.
