نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFT
SFRA700H-1024600ACT-01 یک ماژول HDMI TFT LCD است که از TFT LCD، PCAP تاچ و برد رانندگی یکپارچه شده است.
1- ماژول خروجی سیگنال دیجیتال HDMI را از کامپیوتر بر روی صفحه نمایش LCD 1024*600 به خوبی ارائه می دهد.
2- پشتیبانی از استانداردهای HDMI 1.3، HDMI 1.4، HDCP 1.4، HDCP 2.2.منبع سیگنال HDMI با مینی پی سی های معمولی مانند Raspberry Pi، BB Black، Banana Pi و غیره سازگار است.
3- TOUCH از USB به I2C می باشد بدون نیاز به نصب درایور.
4- این طرح عمدتاً روی نمایشگر Raspberry Pi استفاده می شود و همچنین می توان از آن در سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده کرد.هنگامی که به عنوان نمایشگر Raspberry Pi استفاده می شود، از Raspbian، Ubuntu، WIN10 IOT و سیستم های دیگر، تک لمسی پشتیبانی می کند.
5- هنگام استفاده به عنوان نمایشگر کامپیوتر از ویندوز 7/8/10، لمسی پنج نقطه ای، بدون درایور پشتیبانی می کند.
| نسخه | 01 | ||
| سیگنال پشتیبانی می شود | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| دست زدن به | استاندارد USB | ||
| VGA | پشتیبانی نمی کند | ||
| رابط روی صفحه اصلی | ورودی | HDMI | یک پچ HDMI نوع 19 پین زن (افقی) |
| یو اس بی | MICRO 5P USB ماده B نوع 5.9 میلی متر (افقی) | ||
| رابط گوشی | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط نمایش | پین RGB 50 | FPC-0.5-50PIN (افقی) | |
| سمعی | خروجی صدا | 8Ω1.5 وات | 4PIN-1.25 H1.8 صندلی زن فوق العاده نازک (افقی) |
| منبع تغذیه | ورودی برق | ورودی USB 5 ولت (+/-0.5 ولت) | |
| نمایش Vop | 3.3 ولت | ||
| عملکرد برق | روشن شدن صفحه نمایش | ||
| مصرف برق در حالت آماده به کار برد اصلی | 0.25 وات | ||
| منوی OSD | منو (رزرو) | روشنایی، کنتراست، تصحیح خودکار، فاز، ساعت، موقعیت میدان، تنظیم عملکرد، تنظیم مجدد و غیره. | |
| زبان (رزرو) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره. | ||
| دکمه (رزرو شده) | پاور، منو، بالا، پایین، خروج | ||

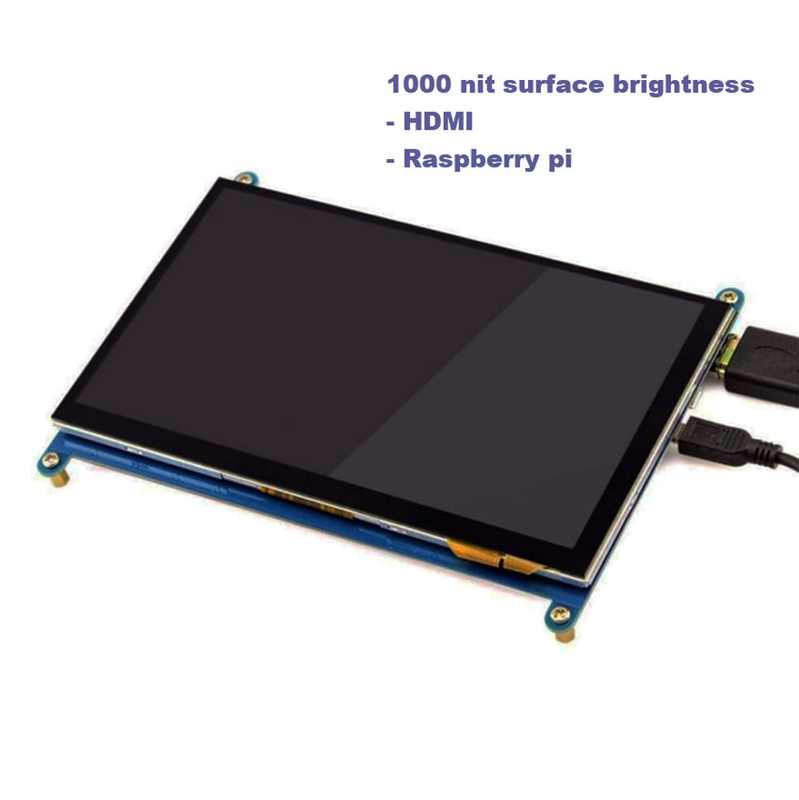

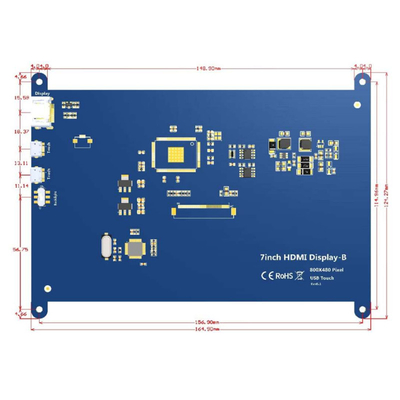

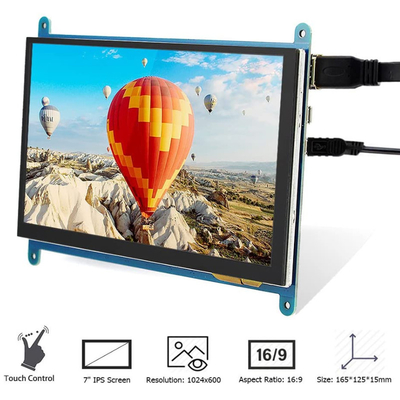

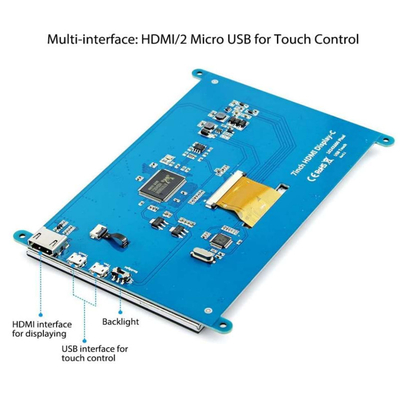

نمایشگر HDMI 7 اینچی، صفحه نمایش 7 اینچی PCAP TFTتصویر محصول
تعریف پین رابط HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Shielded |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 محافظت شده است |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Shielded |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK محافظ |
| 12 | ساعت داده TMDS- |
| 13 | CEC (Consumer Electronics Control اختیاری) |
| 14 | رزرو شده (در کابل اما NC در دستگاه) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | زمین DDC/CEC |
| 18 | + 5 ولت (منبع تغذیه) |
| 19 | کابل پروب هات سوآپ |
تعریف پین USB(5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP
| 1 | VCC |
| 2 | د- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
تعریف پین رابط بلندگو
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
6،تعریف پین LCD
| 1 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 2 |
VLED+
|
قدرت برای نور پس زمینه LED (Anode)
|
| 3 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 4 |
VLED-
|
برق برای نور پس زمینه LED (کاتد)
|
| 5 |
GND
|
زمین برق
|
| 6 |
VCOM
|
ولتاژ مشترک
|
| 7 |
DVDD
|
برق برای مدار دیجیتال
|
| 8 |
حالت
|
حالت DE/SYNC را انتخاب کنید
|
| 9 |
DE
|
داده ورودی را فعال کنید
|
| 10 |
در مقابل
|
ورودی همگام سازی عمودی
|
| 11 |
HS
|
ورودی همگام سازی افقی
|
| 12 |
B7
|
داده آبی (MSB)
|
| 13 |
B6
|
داده های آبی
|
| 14 |
B5
|
داده های آبی
|
| 15 |
B4
|
داده های آبی
|
| 16 |
B3
|
داده های آبی
|
| 17 |
B2
|
داده های آبی
|
| 18 |
B1
|
داده های آبی
|
| 19 |
B0
|
داده آبی (LSB)
|
| 20 |
G7
|
داده های سبز (MSB)
|
| 21 |
G6
|
داده های سبز
|
| 22 |
G5
|
داده های سبز
|
| 23 |
G4
|
داده های سبز
|
| 24 |
G3
|
داده های سبز
|
| 25 |
G2
|
داده های سبز
|
| 26 |
G1
|
داده های سبز
|
| 27 |
G0
|
داده های سبز (LSB)
|
| 28 |
R7
|
داده قرمز (MSB)
|
| 29 |
R6
|
داده های قرمز
|
| 30 |
R5
|
داده های قرمز
|
| 31 |
R4
|
داده های قرمز
|
| 32 |
R3
|
داده های قرمز
|
| 33 |
R2
|
داده های قرمز
|
| 34 |
R1
|
داده های قرمز
|
| 35 |
R0
|
داده قرمز (LSB) |
| 36 |
GND
|
زمین برق
|
| 37 |
DCLK
|
نمونه ساعت
|
| 38 |
GND
|
زمین برق
|
| 39 |
L/R
|
انتخاب چپ / راست
|
| 40 |
U/D
|
انتخاب بالا/پایین
|
| 41 |
VGH
|
Gate ON ولتاژ
|
| 42 |
VGL
|
Gate OFF ولتاژ
|
| 43 |
AVDD
|
برق برای مدار آنالوگ
|
| 44 |
تنظیم مجدد
|
پین بازنشانی جهانی
|
| 45 |
NC
|
بدون اتصال
|
| 46 |
VCOM
|
ولتاژ مشترک
|
| 47 |
DITHB
|
عملکرد دیترینگ
|
| 48 |
GND
|
زمین برق
|
| 49 |
NC
|
بدون اتصال
|
| 50 |
NC
|
بدون اتصال
|
پنل لمسی تعریف پین
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
