جزئیات محصول:
|
| محصول: | 2صفحه نمایش LCD TFT 8 اینچی | قطعنامه: | 480x640 نقطه |
|---|---|---|---|
| آی سی درایور: | ILI9806E یا ST7701 یا معادل آن | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | رایگان (80/80/80/80) |
| طرح "دم": | 50 (W) x 69.2 (L) x 2.35 (T) میلی‌متر | منطقه فعال: | 43.20 x 57.60 میلی متر |
| رابط: | RGB (قابل تنظیم) | ارتباط: | نوع اتصال FPC |
| شماره پین: | ۴۰ پین (تخصیص پذیر) | درخشندگی سطحی: | 260 cd/m2 (nits) |
| ولتاژ تغذیه: | 3.2 V | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 2.8 اینچی TFT LCD 480x640,صفحه نمایش TFT LCD REACH 2.8 اینچی,صفحه نمایش TFT IPS 2.8 اینچی RoHS |
||
2.8 اینچ 480x640 رزولوشن بالا IPS نوع کل زاویه تماشای ماژول نمایش LCD TFT
2.8" TFT 480x640, TFT LCD 2.8 اینچ
این محصول یک صفحه نمایش با وضوح بالا PPI با اندازه قطبی 2.8 اینچ و وضوح 480x640 است. کل صفحه نمایش شفاف تر و ظریف تر است. علاوه بر این،از تکنولوژی نمایش کامل IPS استفاده می کند تا این محصول را برای برخی از برنامه های کاربردی پیشرفته مناسب کند..
ماژول LCD TFT SF-TO280PY-8990B-N یک حالت پرتره 2.8 ′′ اینچی با سایز قطبی 480x640 با وضوح بالا است. ماژول LCD SF-TO280PY-8990B-N از رابط RGB پشتیبانی می کند.رابط قابل سفارشی سازی استمدل SF-TO280PY-8990B-N دارای ابعاد ماژول 50 ((W) x 69.2 ((L) x 2.35 ((T) mm و اندازه منطقه فعال 43.20 x 57.60 mm است. SF-TO280PY-8990B-N با ILI9806E ادغام شده است،یا ST7701 یا کنترل IC راننده معادل در ماژول، و ولتاژ منبع منطقی آن از 2.6V تا 3.4V است. مقدار معمولی 3.2V است. نوردهی سطح 260 cd / m2 (Nits) است. این مدل دارای دمای کار در -20 تا 70 درجه است،و دمای ذخیره در -30 تا 80 درجه.
این مدل به طور گسترده ای در ترمینال POS، خواننده پول نقد، سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه صنعتی،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.
مشخصات مکانیکی:
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 | اینچ |
| ابعاد خط بیرونی | 50*69.2*235 | mm |
| IC درایور | ILI9806E-2C | - |
| نوع رابط | رنگ RGB | کمی |
رمز رمزي:
| شماره شماره. | نماد | عملکرد |
| 1 | LED- | چراغ عقب LED ((کاتود) |
| 2 | LED+ | چراغ LED عقب ((آنود) |
| 3 | GND | زمین |
| 4 | VDD | منبع برق 2.8 ولت |
| 5- 12 | DB0-DB7 ((B0-B7) | داده های آبی RGB |
| 13 تا 20 |
DB8-DB15 ((G0-G 7) |
داده های سبز RGB |
| 21 تا 28 |
DB16-DB23 ((R0-R 7) |
داده های قرمز RGB |
| 29 | GND | زمین |
| 30 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 31 | VDD | منبع برق 2.8 ولت |
| 32 | HSYNC | سیگنال همگام سازی خط برای عملکرد رابط RGB |
| 33 | VSYNC | سیگنال همگام سازی فریم برای عملکرد رابط RGB |
| 34 | DE | سیگنال فعال سازی داده برای کاربری رابط RGB |
| 35 | NC | NC |
| 36 | GND | زمین |
| 37 | CS | چیپ انتخاب پین ورودی |
| 38 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 39 | SCL | ساعت رابط SPI |
| 40 | SDA | سیگنال ورودی سریال |
2.8" TFT 480x640, TFT LCD 2.8 اینچ

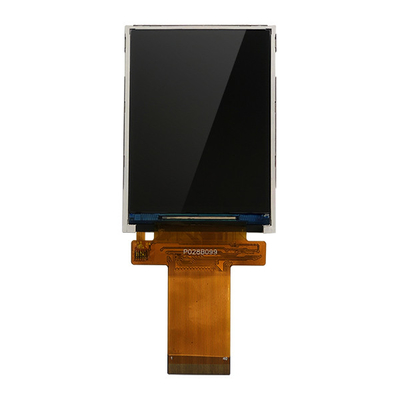

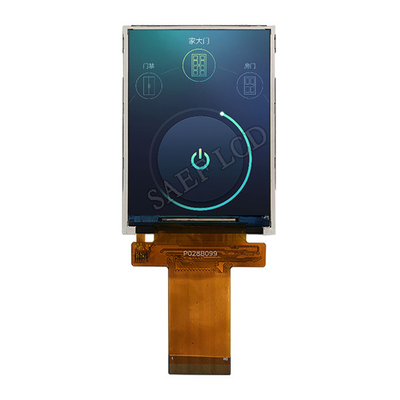

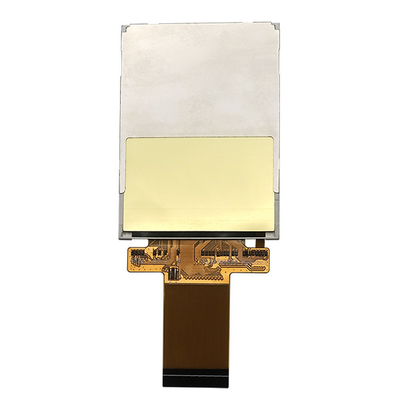

2.8" TFT 480x640, TFT LCD 2.8 اینچ تصویر محصول
