جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 2.0 اینچی TFT LCD | وضوح: | QVGA 240x320 نقطه |
|---|---|---|---|
| آی سی درایور: | آی سی ST7789V یا معادل آن | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12 |
| تیرگی طرح کلی: | 38.5 (W) x 52.05 (L) x 2.95 (T) میلی‌متر | منطقه ی فعال: | 30.60 x 40.80 میلی متر |
| رابط: | MCU/SPI/RGB (قابل تنظیم) | ارتباط: | نوع کانکتور FPC |
| شماره پین: | 51 پین (قابل تنظیم) | درخشندگی سطحی: | 250 cd/m2 (nits) |
| ولتاژ بهره برداری: | 2.8 V | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 240x320 TFT LCD,TFT LCD صفحه نمایش QVGA,ST7789V QVGA TFT صفحه نمایش 240x320 |
||
صفحه نمایش TFT LCD 2.0 اینچی QVGA 240x320 TN نوع TFT با IC TFT LCD ST7789V
2.0 اینچ TFT 240x320، TFT LCD 2.0 اینچ توضیحات
ماژول LCD TFT SF-TC200L-8939A-N یک صفحه نمایش تمام رنگی QVGA 240x320 با اندازه مورب 2.0 اینچی است، ماژول LCD SF-TC200L-8939A-N از رابط MCU/SPI/RGB پشتیبانی می کند.رابط قابل تنظیم است.مدل SF-TC200L-8939A-N دارای ابعاد ماژول 38.5 (W) x 52.05 (L) x 2.95 (T) میلی متر و اندازه منطقه فعال 30.60 x 40.80 میلی متر است.
SF-TC200L-8939A-N با ST7789V یا کنترلر آی سی درایور معادل روی ماژول یکپارچه شده است و ولتاژ منبع تغذیه منطقی آن از 2.6 ولت تا 3.3 ولت است.مقدار معمولی 2.8 ولت است.درخشندگی سطح 250 cd/m2 (Nits) است.این مدل دارای دمای کارکرد 20- تا 70 درجه و دمای ذخیره سازی 30- تا 80 درجه می باشد.
این مدل به طور گسترده مورد استفاده قرار گرفته استd در دستگاه های دستی، ترمینال POS، صندوق خوان، سیستم های تعبیه شده، اتوماسیون خانگی، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایشگر TFT با کیفیت بالا و تصویر رنگارنگ دارند.
| تولید - محصول: | صفحه نمایش 2.0 اینچی TFT LCD | وضوح: | QVGA 240x320 نقطه |
|---|---|---|---|
| آی سی درایور: | آی سی ST7789V یا معادل آن | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12 |
| نور طرح کلی: | 38.5 (W) X 52.05 (L) X 2.95 (T) میلی‌متر | منطقه ی فعال: | 30.60 × 40.80 میلی متر |
| رابط: | MCU/SPI/RGB (قابل تنظیم) | ارتباط: | نوع اتصال FPC |
| شماره پین: | 51 پین (قابل تنظیم) | درخشندگی سطح: | 250 Cd/m2 (nits) |
| ولتاژ بهره برداری: | 2.8 V | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
تعریف پین
پین1، GND، زمین
Pin2-3، VCI، منبع تغذیه ولتاژ 2.8 ولت
Pin4-5، IOVCC، منبع تغذیه ولتاژ 2.8V/1.8V
Pin6، IM3، حالت رابط را انتخاب کنید
Pin7، IM2، حالت رابط را انتخاب کنید
Pin8، IM1، حالت رابط را انتخاب کنید
Pin9، IM0، حالت رابط را انتخاب کنید
سیگنال ورودی پین 10، RESET، LCM تنظیم مجدد
Pin11، CS، پین ورودی برای سیگنال انتخاب تراشه
پین 12، RS، ثبت سیگنال انتخاب کنید
پین 13، WR، پین ورودی سیگنال بارق را بنویسید
پین 14، RD، پین ورودی سیگنال بارق را بخوانید
Pin15، VSYNC، سیگنال همگام سازی عمودی
پین 16، HSYNC، سیگنال همگام سازی افقی
Pin17، ENABLE، کنترل فعال کردن داده های ورودی
پین 18، DOTCLK، سیگنال ساعت برای نمونه برداری از هر داده
پین 19، SDA، سیگنال ورودی سریال
Pin20-37، DB0-DB17، نمایش داده ورودی/خروجی
خروجی پین38، TE، اثر پارگی
Pin39، SDO، پین ورودی سیگنال بارق را بخوانید
Pin40، PWM
طراحی 2 اینچی TFT 240x320، TFT LCD 2 اینچی

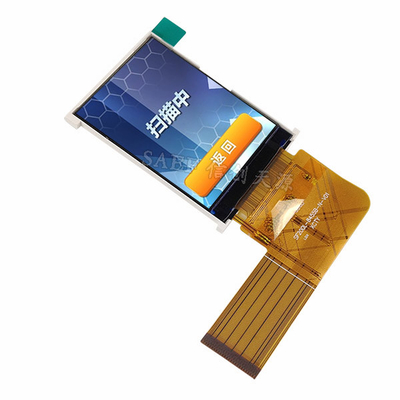

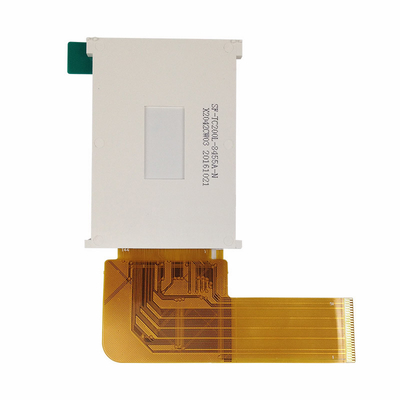

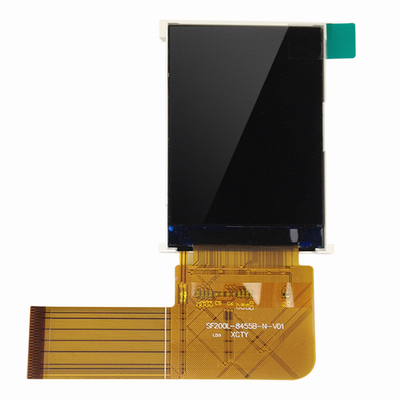

تصویر محصول 2 اینچی TFT 240x320، TFT LCD 2 اینچی
