جزئیات محصول:
|
| تولید - محصول: | لمسی 5 اینچی TFT LCD | وضوح: | 720x1280 نقطه |
|---|---|---|---|
| آی سی درایور: | ILI9881C یا معادل آن | صفحه لمسی: | با پانل لمسی خازنی (اختیاری) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | رایگان (80/80/80/80) |
| تیرگی طرح کلی: | 66.10 (W) x 120.40 (L) x 2.16 (T) میلی متر | منطقه ی فعال: | 62.10 x 110.40 میلی متر |
| رابط: | MIPI (قابل تنظیم) | ارتباط: | نوع کانکتور FPC |
| شماره پین: | 25 پین (قابل تنظیم) | درخشندگی سطحی: | 300 cd/m2 (nits) |
| ولتاژ تغذیه: | 2.8 V (مقدار TYP) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | MIPI 5 اینچ TFT LCD,5 اینچ TFT LCD 720x1280,CTP TFT LCD 5 اینچ |
||
TFT LCD لمسی 5 اینچی HD 720x1280 پرتره IPS با زاویه دید کامل TFT با رابط MIPI با ماژول LCD CTP
5.0 اینچ TFT 720x1280، TFT LCD 5.0 اینچ توضیحات
ماژول LCD TFT SF-TC500I-8725B-N یک صفحه نمایش تمام رنگی با زاویه دید رایگان HD 720x1280 IPS با اندازه مورب 5 اینچی است.SF-TC500I-8725B-N نسخه دیگری دارد که صفحه نمایش لمسی خازنی است، شماره مدل SF-TC500I-8725B-CT است.اختیاری است که با یا بدون PCAP باشد.این ماژول از رابط MIPI پشتیبانی می کند.مدل SF-TC500I-8725B-N دارای ابعاد ماژول 66.10 (W) x 120.40 (L) x 2.16 (T) میلی متر و اندازه منطقه فعال 62.10 x 110.40 میلی متر است.
SF-TC500I-8725B-N با کنترلر ILI9881C روی ماژول یکپارچه شده است و ولتاژ کاری آن از 2.6 ولت تا 3.3 ولت متغیر است.مقدار معمولی 2.8 ولت است.
درخشندگی سطح 300 cd/m2 (Nits) است.اگر می خواهید از آن به عنوان حالت افقی استفاده کنید یا روشنایی را تنظیم کنید، لطفاً برای پشتیبانی فنی بیشتر با ما تماس بگیرید.این مدل به طور گسترده مورد استفاده قرار گرفته استd در اتوماسیون خانگی، لوازم خانگی، سیستم های تعبیه شده، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایشگر TFT با کیفیت بالا و تصویر رنگارنگ دارد.
| تولید - محصول: | لمسی 5 اینچی TFT LCD | وضوح: | 720x1280 نقطه |
|---|---|---|---|
| آی سی درایور: | ILI9881C یا معادل آن | صفحه لمسی: | بدون لمس، PCAP اختیاری است |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | رایگان (80/80/80/80) |
| نور طرح کلی: | 66.10 (W) X 120.40 (L) X 2.16 (T) میلی متر | منطقه ی فعال: | 110.40 × 62.10 نانومتر |
| رابط: | MIPI (قابل تنظیم) | ارتباط: | نوع اتصال FPC |
| شماره پین: | 25 پین (قابل تنظیم) | درخشندگی سطح: | 300 Cd/m2 (nits) |
| ولتاژ تغذیه: | 2.8 V (مقدار TYP) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
تعریف پین
پین1، ال ای دی A، ال ای دی آند
پین2، LED K، کاتد LED
Pin3، VCC، منبع تغذیه 2.8 ولت
Pin4، IOVCC، منبع تغذیه ولتاژ 1.8V/2.8V
Pin5، GND، Power Ground
سیگنال های ساعت پین6، CLKP، DSI-CLK+
سیگنال های ساعت Pin7، CLKN، DSI-CLK-
Pin8، GND، Power Ground
سیگنال های داده Pin9، D0N، DSI-D0-
سیگنال های داده Pin10، D0P، DSI-D0+
Pin11, GND, Power Ground
سیگنال های داده Pin12، D1N، DSI-D1-
سیگنال های داده Pin13، D1P، DSI-D1+
Pin14، GND، Power Ground
سیگنال های داده Pin15، D2N، DSI-D2-
سیگنال های داده Pin16، D2P، DSI-D2+
Pin17، GND، Power Ground
سیگنال های داده Pin18، D3N، DSI-D2-
سیگنال های داده Pin19، D3P، DSI-D2+
Pin20، GND، Power Ground
Pin21، TE، منبع تغذیه 2.8 ولت
Pin22، LCD_ID، LCD_ID
Pin23، RESET، ثبت پین را انتخاب کنید
Pin24، GND، Power Ground
Pin25، GND، Power Ground
5.0 اینچ TFT 720x1280، طراحی TFT LCD 5.0 اینچی

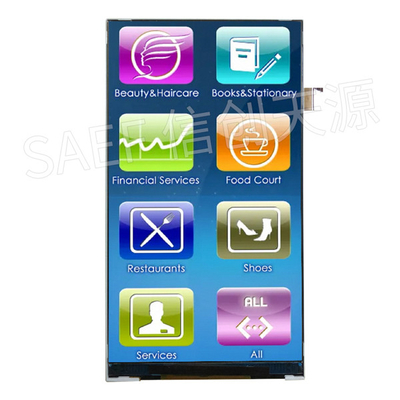

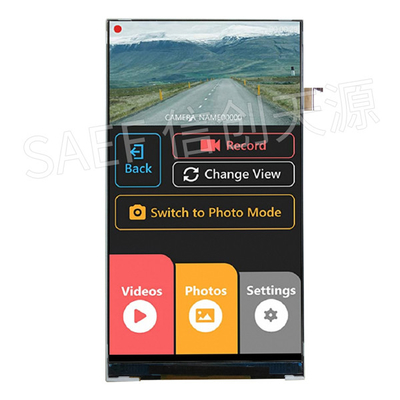

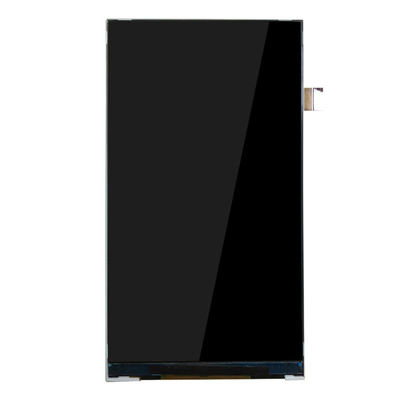

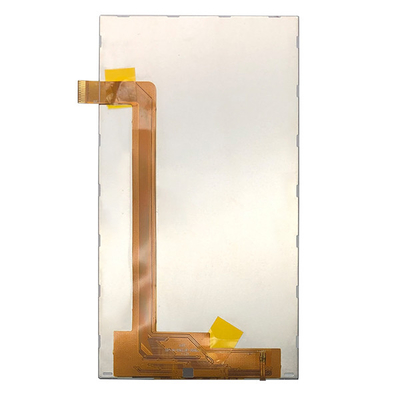

تصویر محصول 5.0 اینچی TFT 720x1280، TFT LCD 5.0 اینچی
