جزئیات محصول:
|
| تولید - محصول: | IPS TFT LCD 3.97 اینچ | وضوح: | 480x800 نقطه |
|---|---|---|---|
| آی سی درایور: | NT35512SH یا معادل آن | طرح "دم": | 57.14 x 96.85 x 1.95 میلی‌متر |
| صفحه لمسی: | بدون | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) | رابط: | رابط MIPI |
| ارتباط: | نوع کانکتور | شماره پین: | 24 پین |
| درخشندگی سطحی: | 420 cd/m2 (nits) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 3.97 اینچی TFT LCD REACH,RoHS 480x800 TFT LCD,صفحه نمایش REACH TFT LCD 480x800 |
||
ماژول صفحه نمایش LCD 4 اینچی TFT DSI MIPI 480x800 IPS NT35512SH 2.8V
3.97" اینچ 480x800 TFT LCD توضیحات
ماژول LCD TFT SF-TC397B-8275A-N یک نمایشگر رنگ کامل با حالت پورترتی ۳٫۹۷ اینچی با سایز قطبی ۴۸۰×۸۰۰ است. این ماژول با کنترل کننده NT35512 در ماژول ادغام شده و از رابط MIPI پشتیبانی می کند.مدل SF-TC397B-8275A-N دارای ابعاد ماژول 57 است.14 x 96.85 x 1.95 میلی متر و اندازه منطقه فعال 51.84 x 86.4 میلی متر است. SF-TC397B-8275A-N مدل به طور گسترده ای استفاده شده استd در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایش TFT با کیفیت بالا و تصویر رنگی دارند.
| محصول: | IPS TFT LCD 3.97 اینچ | قطعنامه: | 480x800 نقطه |
|---|---|---|---|
| آي سي راننده: | NT2502SH یا معادل آن | خلاصه ی داستان: | 57.14 × 96.85 × 1.95 میلی متر |
| صفحه لمسی: | بدون | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) | رابط: | رابط MIPI |
| اتصال: | نوع کانکتور | شماره پین: | 24 پین |
| نورپردازی سطح: | 420 Cd/m2 ((نیت) | نوع چراغ پشتی: | لامپ LED سفید |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
تعریف پین
پن1، MIPI_TCN، سیگنال ساعت DSI-CLK.
پين2، MIPI_TCP، MIPI_TCP
پين 3، گند، زمين
Pin4، MIPI_TDN0، DSI-D0- سیگنال های داده.
سیگنال های داده Pin5، MIPI_TDP0، DSI-D0+
پين6، گند، زمين
پين7، MIPI_TDP1، سيگنال داده DSI-D1+
سیگنال های داده ای Pin8، MIPI_TDN1، DSI-D1
پين 9، GND، زمين.
پين10، NC
پين 11، NC
پين 12، GND، زمين.
پين 13، NC
پين 14، NC
پين 15، GND، زمين.
Pin16، VDD18_PMU، منبع برق 1.8V-2.8V
پين 17، NC
پين 18، LRSTB،ورودی تنظیم مجدد LCM
پين 19، NC
پين 20، LPTE،خروجی اثر پارگی
پین21، VDD28_PMU، منبع برق 2.8 ولت
پين22، GND، زمين
پین ۲۳، VLED_P، LED Anode
Pin24، VLED_N، کاتود LED
4 اینچ 480x800 TFT LCD

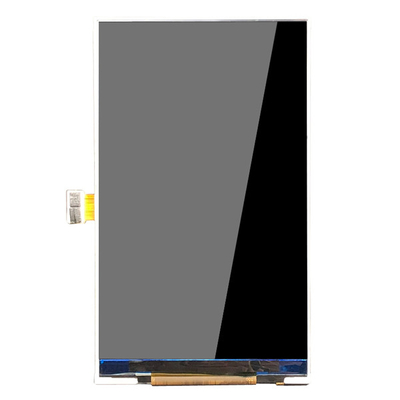

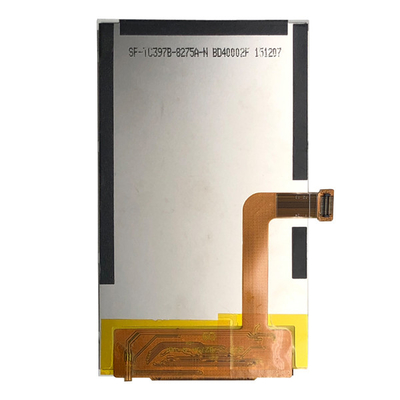

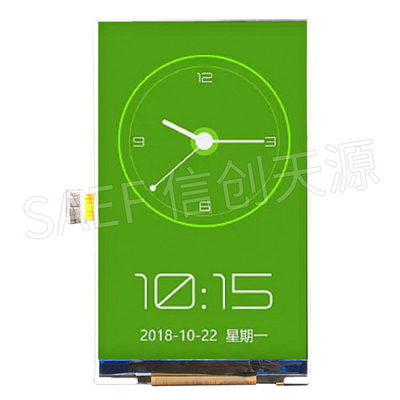

4 اینچ 480x800 TFT LCD تصویر محصول واقعی
تاسیسات کارخانه و گواهینامه ها
