جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD TFT 3.5 " | وضوح: | 320x480 نقطه |
|---|---|---|---|
| آی سی درایور: | ILI9488 یا معادل آن | صفحه لمسی: | با لمس مقاومتی اختیاری |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12 |
| طرح "دم": | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | منطقه ی فعال: | 48.96 x 73.44 میلی متر |
| رابط: | MCU 16 بیتی (تخصیص پذیر) | ارتباط: | لحیم کاری (قابل سفارشی سازی) |
| شماره پین: | 44 پین (قابل سفارشی سازی) | درخشندگی سطحی: | 200 cd/m2 (nits) |
| ولتاژ تغذیه: | 3.2 V | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 16 بیتی TFT LCD,صفحه نمایش پرتره TFT LCD,نور پس زمینه LED TFT 320x480 |
||
صفحه نمایش LCD TFT 3.5 اینچ 320x480 پرتره TN نوع ILI9488 MCU 16 بیت 3.2V روشنایی LED سفید
3.5" TFT 320x480, TFT LCD 3.5 اینچ
ماژول LCD TFT SF-TC350H-9934A-N یک صفحه نمایش پر رنگ با حالت پورتر 320x480 است.شماره مدل: SF-TC350H-9934A-T، و می تواند با PCAP طراحی شود که شماره قطعه آن SF-TC350H-9934A-CT است. این ماژول از MCU 16 بیت Interface پشتیبانی می کند. مدل SF-TC350H-9934A-N دارای ابعاد ماژول 55.26 ((W) x 84 است.69 ((L) × 2.1 ((T) mm و اندازه منطقه فعال 48.96 x 73.44 mm.
SF-TC350H-9496G-T با کنترل کننده ILI9488 در ماژول یکپارچه شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.4V است. مقدار معمول 3.2V است.
روشنایی سطح 200 cd / m2 (Nits) است. اگر می خواهید از آن به عنوان حالت پرتره استفاده کنید یا روشنایی را تنظیم کنید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.روشنایی سطح می تواند به 1000 cd/m2 (نیت) برسد. این مدل به طور گسترده ای استفاده شده استd در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایش TFT با کیفیت بالا و تصویر رنگی دارند.
| محصول: | صفحه نمایش LCD TFT 3.5 " | قطعنامه: | 320x480 نقطه |
|---|---|---|---|
| آي سي راننده: | ILI9488 یا معادل آن | صفحه لمسی: | با لمس مقاومتی اختیاری |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | ساعت 12 |
| خلاصه ی داستان: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | منطقه فعال: | 48.96 × 73.44 میلی متر |
| رابط: | MCU 16 بیتی (تخصیص پذیر) | اتصال: |
جوشاندن (ممکنه سفارشی شود) |
| شماره پین: | 44 پین (می تواند سفارشی شود) | نورپردازی سطح: | 200 Cd/m2 ((نیت) |
| ولتاژ تغذیه: | 3.2 ولت | نوع چراغ پشتی: | لامپ LED سفید |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
تعریف پین
پین1، LED A، LED Anode
پین2، LED6K، کاتود LED.
پین3، LED5K، کاتود LED.
پین 4، LED4K، کاتود LED.
پین 5، LED3K، کاتود LED.
پین6، LED2K، کاتود LED
پین7، LED1K، کاتود LED.
پين 8، گند، زمين
پين 9، LED7K ((NC) ، باز شده
پین10، VCI، منبع برق 2.8 ولتاژ.
پین ۱۱، IOVCC، منبع برق 2.8V/1.8V ولتاژ
پین ۱۲، /CS، پین ورودی برای سیگنال انتخاب تراشه
پین13، /WR، پین ورودی سیگنال استروب بنویس.
پين14، رس، سيگنال انتخاب ثبت
پين 15، آر دي، پين ورودي سيگنال استروب رو بخون
پين 16، /RESET، LCM reset سيگنال ورودي
پين 17، NC، باز شد.
پين 18، NC، باز شد
Pin19~Pin34, D15-D0, نمایش داده های I/O
پين35، IM0/NC، باز شد
پين36، IM1 / NC، باز شده
پین37، FMARK، اثر پارگی پن خروجی برای همگام سازی MCU به نوشتن فریم، توسط فرمان S / W فعال می شود.
پين 38، LED8K ((NC) ، باز شده
پين 39، GND، زمين
پين40، XL ((NC) ، باز کنيد
پين41، YD ((NC) ، باز شد
پين42، XR ((NC) ، باز کنيد
پين43، YU ((NC) ، باز شده
پين44، GND، زمين
3.5" TFT 320x480, TFT LCD 3.5 اینچ

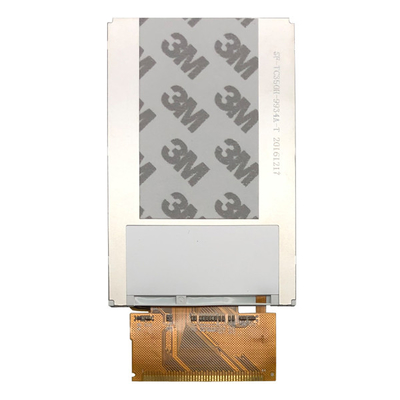

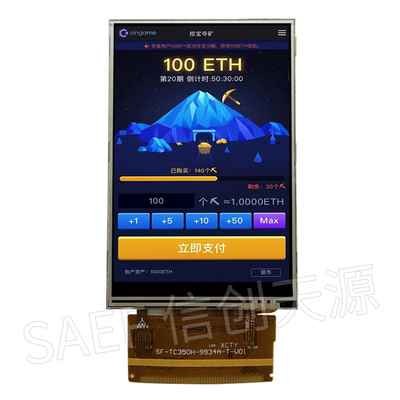

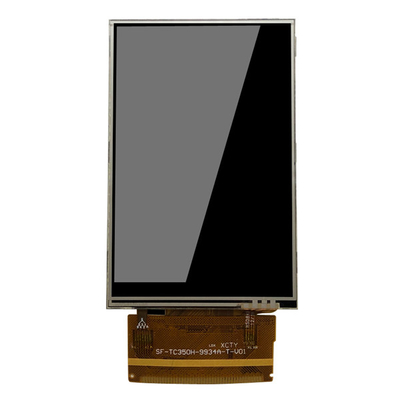

3.5" TFT 320x480, TFT LCD 3.5 اینچ تصویر محصول
تاسیسات کارخانه و گواهینامه ها
کلمه کلیدی جستجو: tft 3.5" tft lcd، 3.5" tft lcd، 3.5 اینچ tft lcd، tft lcd 3.5، 3.5 اینچ نمایشگر tft، 3.5 اینچ نمایشگر tft، 3.5 اینچ نمایشگر tft، 3.5 اینچ نمایشگر tft، 3.5 اینچ نمایشگر tft، 3.5 اینچ نمایشگر tft LCD، 3.5 اینچ صفحه نمایش tft، 3.5 اینچ صفحه نمایش tft، 3.5 اینچ صفحه نمایش tft، 3.5 اینچ صفحه نمایش tft، 3.5 اینچ صفحه نمایش tft,صفحه نمایش LCD 3.5 اینچی، HVGA TFT، 3.5 اینچ HVGA، 3.5 اینچ 320×480, ILI9488 TFT.
