جزئیات محصول:
|
| تولید - محصول: | 3.7 اینچ IPS TFT LCD | وضوح: | 480x800 نقطه |
|---|---|---|---|
| رابط: | RGB | صفحه لمسی: | قابل تنظیم |
| جهت مشاهده: | همه زوایای دید (IPS) | آی سی درایور: | HX8369 |
| شماره پین: | 40 پین | اندازه ماژول: | 53.48 x 91.72 x 1.6 میلی متر |
| منطقه ی فعال: | 48.24 x 80.4 میلی متر | ارتباط: | نوع رابط (قابل سفارشی سازی) |
| درخشندگی سطحی: | 200 cd/m2 (nits) | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر HX8369 WVGA TFT LCD,صفحه نمایش 3.7 اینچی TFT LCD 480x800,480x800 WVGA TFT LCD 3.7 اینچی |
||
صفحه نمایش 3.7 اینچی WVGA 480x800 پرتره TFT LCD IPS همه زوایای دید رابط HX8369 RGB
ماژول پرتره 3.7 اینچی TFT LCD، 3.7 اینچ 480x800 TFT توضیحات
Saef Tech SF-TC370S-9793A-N یک ماژول TFT LCD با اندازه مورب 3.7 اینچی با وضوح 480x800 پیکسل است.این ماژول با آی سی HX8369 ساخته شده است.این شامل عملکردهای آی سی کنترلر و درایور است، از رابط RGB پشتیبانی می کند و محدوده ولتاژ تغذیه (Vdd) از 2.6 ولت تا 3.3 ولت، معمولی 2.8 ولت است.
ماژول LCD TFT SF-TC370S-9793A-N حالت عمودی با روشنایی 200 نیت (مقدار معمولی) دارد.این ماژول همچنین برای صفحه نمایش لمسی مقاومتی و صفحه نمایش لمسی خازنی پیش بینی شده اختیاری است.SF-TC370S-9793A-N می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.این ماژول 3.7 اینچی TFT LCD به طور گسترده در دستگاه قهوه ساز، اجاق مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات مانیتورینگ، آنالایزر، سیستم امنیتی، سیستم آبیاری باغ و غیره استفاده می شود.
| تولید - محصول: | 3.7 اینچ IPS TFT LCD | وضوح: | 480x800 نقطه |
|---|---|---|---|
| رابط: | RGB | صفحه لمسی: | قابل تنظیم |
| جهت مشاهده: | همه زوایای دید (IPS) | آی سی درایور: | HX8369 |
| شماره پین: | 40 پین | اندازه ماژول: | 53.48 X 91.72 X 1.6 میلی متر |
| منطقه ی فعال: | 48.24 × 80.4 میلی متر | ارتباط: |
نوع رابط (قابل سفارشی سازی) |
| درخشندگی سطح: | 200 سی دی در متر مربع (nits) | دمای عملیاتی: | -20℃ تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
تعریف پین
پین1، GND، زمین.
Pin2، AVDD (2.8V)، منبع تغذیه ولتاژ 2.8V.
Pin3، VDDIO (1.8V)، منبع تغذیه ولتاژ 1.8V.
Pin4~Pin9، R5-R0، نمایش داده ورودی/خروجی.
Pin10~Pin15، G5-G0، نمایش داده ورودی/خروجی.
Pin16~Pin21، B5-B0، نمایش داده ورودی/خروجی.
سیگنال ورودی Pin22، LCDC_RST، LCM Reset.
Pin23، LCDC_VSYNC، همگام سازی عمودی.سیگنال در RGB I/F
Pin24، LCDC_HSYNC، همگام سازی افقی.سیگنال در RGB I/F.
پین25، SPI_SDO، سیگنال خروجی سریال در SPI I/F.
پین26، SPI_SDI، سیگنال ورودی سریال در SPI I/F.
Pin27، SPI_SCLK، یک سیگنال ساعت همزمان در SPI I/F.
Pin28، SPI_CS، پین ورودی انتخاب تراشه (فعال کردن "کم") در SPI I/F.
پین29، LCDC_PCLK، سیگنال ساعت پیکسل در RGB I/F.
پین30، LCDC_DEN، سیگنال فعال کردن داده در حالت RGB I/F 1.
پین31، LEDK8، کاتد LED
Pin32، LEDK7، کاتد LED
Pin33، LEDK6، کاتد LED
پین34، LEDK5، کاتد LED
پین35، LEDK4، کاتد LED
Pin36، LEDK3، کاتد LED
Pin37، LEDK2، کاتد LED
Pin38، LEDK1، کاتد LED
Pin39، LEDA، آند LED
Pin40، GND، Ground
ماژول پرتره 3.7 اینچی TFT LCD، طراحی 3.7 اینچی 480x800 TFT

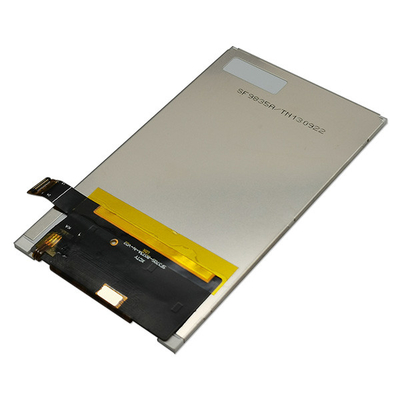

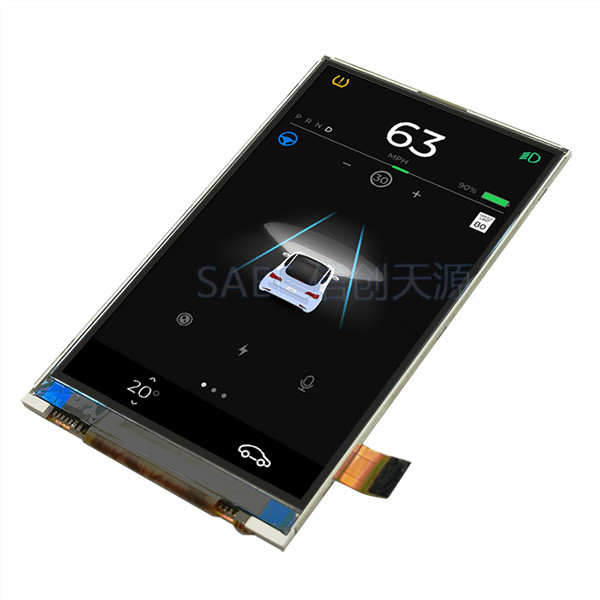

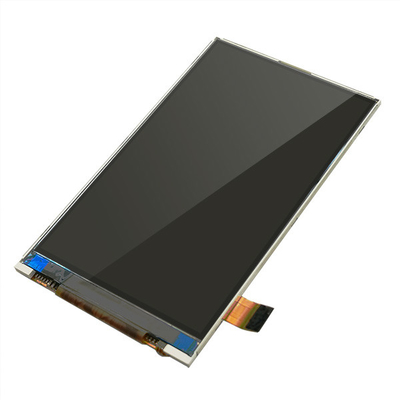

ماژول پرتره 3.7 اینچی TFT LCD، تصویر محصول واقعی 3.7 اینچی 480x800 TFT
