جزئیات محصول:
|
| محصول: | 3صفحه نمایش.5 اینچ TFT | قطعنامه: | 320x480 پیکسل |
|---|---|---|---|
| شماره پین: | 45 پین | رابط: | رابط MCU + RGB |
| طرح "دم": | 54.9x82.94x2.1 (میلی متر) | جهت مشاهده: | ساعت 12 |
| صفحه لمسی: | بدون صفحه لمسی | آی سی درایور: | ST7796S |
| ارتباط: | وصل کردن | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر 3.5 اینچی TFT LCD,صفحه نمایش ماژول TFT LCD ST7796S,صفحه نمایش جلویی 320x480 |
||
در مورد این ماده SF-TC350H-8417A-N
3صفحه نمایش ماژول LCD TFT درجه صنعتی 5 اینچی با رزولوشن ماتریس نقطه ای 320x480 ، مجهز به IC درایور ST7796S ، یک راه حل نمایش با کیفیت بالا است که برای صفحه نمایش های جلو دستگاه های هوشمند طراحی شده است.ویژگی های این مانیتور به شرح زیر است:
کنتراست: صفحه نمایش های LCD TFT درجه صنعتی معمولاً کنتراست بالایی دارند تا لایه بندی تصاویر و روشنایی رنگ ها را تضمین کنند.
رابط: ممکن است گزینه های رابط متعدد مانند رابط RGB، LVDS و غیره برای پاسخگویی به نیازهای سیستم های مختلف ارائه شود.
خدمات سفارشی: بر اساس نیازهای مشتری، خدمات سفارشی از جمله اندازه، رزولوشن، رابط و عملکرد ممکن است ارائه شود.
دوام: اجزای صنعتی برای اطمینان از ثبات و دوام طولانی مدت صفحه نمایش استفاده می شود، مناسب برای کار بدون وقفه 24/7 است.
این مانیتور به دلیل وضوح بالا، روشنایی بالا، کنتراست بالا و دوام درجه صنعتی، یک راه حل نمایش ایده آل برای کاربردهای صنعتی و تجاری است.
ویژگی ها
| محصول: | 3صفحه نمایش.5 اینچ TFT | قطعنامه: | 320x480 پیکسل |
|---|---|---|---|
| شماره پین: | 45 پین | رابط: | رابط MCU + RGB |
| خلاصه ی داستان: | 54.9x82.94x2.1 میلی متر | جهت مشاهده: | ساعت 12 |
| صفحه لمسی: | بدون صفحه لمسی | آي سي راننده: | ST7796S |
| اتصال: | وصل کردن | نورپردازی سطح: | 300 Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
تعریف پین رابط
|
نه |
نام PIN |
I/O |
توضیحات |
|
1-6 |
K1-K6 |
اوه |
کاتود LED |
|
7 |
A |
اوه |
آنود LED |
|
8 |
GND |
من |
زمین |
|
9 تا 10 |
VCC |
من |
منبع برق 2.8V ولتاژ |
|
11 |
NC |
- |
بازش کن |
|
12 |
CS |
من |
پین ورودی برای سیگنال انتخاب تراشه |
|
13 |
RS |
من |
سیگنال را انتخاب کنید |
|
14 |
WR |
من |
پین ورودی سیگنال استروب بنویسید |
|
15 |
تحقیق و توسعه |
من |
پين ورودي سيگنال استروب رو بخون |
|
16 |
SDA |
من |
پین ورودی رابط SPI |
|
17 |
SDO |
من |
خروجی رابط SPI |
|
18 تا 35 |
DB0-DB17 |
I/O |
نمایش داده های I/O |
|
36 |
DE |
من |
کنترل داده ورودی فعال |
|
37 |
DCLK |
من |
سیگنال ساعت برای نمونه گیری هر تاریخ |
|
38 |
HSYNC |
من |
سیگنال همگام سازی افقی |
|
39 |
GND |
من |
زمین |
|
40 |
VSYNC |
من |
سیگنال همگام سازی عمودی |
|
41 |
تنظیم مجدد |
من |
سیگنال ورودی LCM Reset |
|
42 تا 44 |
IM2-IM0 |
من |
حالت رابط MCU انتخاب شده |
|
45 |
GND |
من |
زمین |
حداکثر محدوده مطلق
|
ماده |
نماد |
ارزش |
واحد |
|
ولتاژ منبع برق برای منطق |
VDD |
0.3 تا 46 |
V |
|
ولتاژ ورودی |
شراب |
VDD+03 |
V |
|
دمای کار |
بالا |
-20 تا 70 |
°C |
|
دمای ذخیره سازی |
Tstg |
-30 تا 80 |
°C |
ویژگی های DC
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
شرایط آزمایش |
|
ولتاژ کار |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
جریان عرضه |
IDD |
- |
- |
5 |
mA |
VDD=2.8V، Ta=25°C |
|
ولتاژ ورودی |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
جریان خروجی ورودی |
IIL |
- يک.0 |
- |
1.0 |
mA |
VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
|
ماده |
نماد |
MIN |
TYP |
مکس |
واحد |
تست شرایط |
|
ولتاژ تغذیه |
Vf |
- |
3.2 |
3.4 |
V |
اگر= 140mA |
|
جریان عرضه |
اگه |
- |
140 |
- |
mA |
- |
|
ولتاژ معکوس |
Vr |
- |
- |
5 |
V |
- |
|
از بین رفتن قدرت |
Pd |
- |
- |
- |
mW |
- |
|
شدت نور برای LCM |
- |
|
300 |
- |
Cd/m2 |
اگر= 140 mA |
|
یکسانی برای LCM |
- |
- |
- |
- |
% |
اگر=140 mA |
|
رنگ روشنایی |
سفید |
|||||

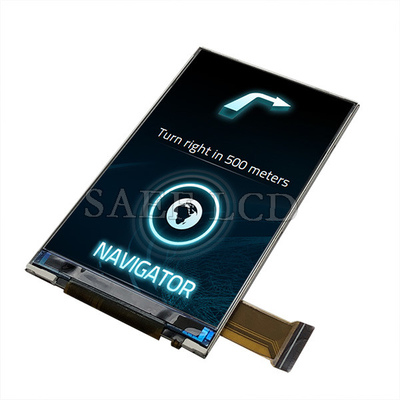

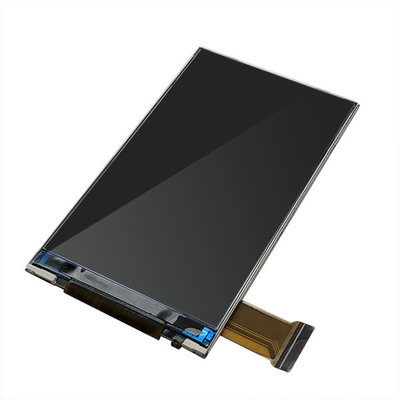

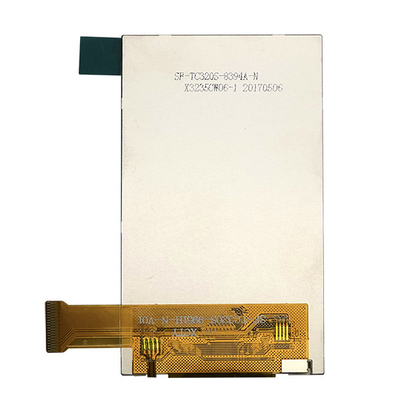

تصویر محصول
