جزئیات محصول:
|
| محصول: | 2.4 اینچ TFT | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
|---|---|---|---|
| قطعنامه: | 240x320 QVGA | پوشش شیشه ای: | بدون (قابل تنظیم) |
| جهت مشاهده: | ساعت 12 | رابط: | MCU/RGB/SPI |
| شماره پین: | 48 پین | ارتباط: | لحیم کاری |
| درخشندگی سطحی: | 350 سی دی بر متر مربع | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش LCD 240x320 TFT,صفحه نمایش 2.4 اینچی TFT LCD,2.4 Inch TFT LCD Display |
||
در مورد اين ماده SF-TC240H-8944B-T
معرفی صفحه نمایش LCD TFT 2.4 اینچی با وضوح 240x320 QVGA، طراحی شده برای ارائه یک تجربه بصری پر جنب و جوش در یک فاکتور فرم فشرده. این صفحه نمایش دارای یک رابط MCU / RGB است،ارائه گزینه های اتصال متنوع برای میکروکنترلرها و سیستم های مختلف.
ویژگی های کلیدی:
کاربردها:
تجربه راحتی و کاربرد صفحه نمایش LCD TFT 2.4 اینچ 240x320 QVGA با صفحه لمسی مقاوم،و پروژه های خود را به سطح بعدی با طراحی بصری جذاب و کاربردی خود رااین که آیا شما در حال توسعه یک نمونه اولیه یا یک محصول تجاری هستید، این صفحه نمایش عملکرد و قابلیت اطمینان مورد نیاز شما را ارائه می دهد.
ویژگی ها
| محصول: | 2.4 اینچ TFT | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
|---|---|---|---|
| قطعنامه: | 240x320 QVGA | شیشه پوشش | بدون ((قابل سفارشی سازی) |
| جهت مشاهده: | ساعت 12 | رابط: | MCU/RGB |
| شماره پین: | 48 پین | اتصال: | نوع اتصال FPC |
| نورپردازی سطح: | 250 Cd/m2 | طول عمر LED: | 40،000 ساعت |
سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه هایی را با لوگو شما برای آزمایش و تایید نمونه شما انجام خواهیم داد. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
ابعاد بیرونی
تعریف پین رابط
| نه | نام PIN | I/O | توضیحات |
| 1 | YU | من | پین پنل لمسی |
| 2 | XL | من | پین پنل لمسی |
| 3 | YD | من | پین پنل لمسی |
| 4 | XR | من | پین پنل لمسی |
| 5 | GND | من | زمین |
| 6 | VCI | من | منبع برق 2.8V ولتاژ |
| 7 | VDD3 | من | منبع برق 2.8V/ 1.8V ولتاژ |
| 8 | VDD3_P(NC) | - | باز شده |
| 9 | BC_CTRL ((NC) | - | باز شده |
| 10 | BC ((NC) | - | باز شده |
|
11 |
TE |
اوه |
پن خروجی اثر پاره کردن برای همگام سازی MPU با نوشتن فریم،فعال شده توسط فرمان S / W. هنگامی که این پین فعال نیست، این پینهستپایین |
| 12 تا 29 | DB17-DB0 | I/O | نمایش داده های I/O |
| 30 | SDA | I/O | سیگنال ورودی سریال |
| 31 | DOTLCK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 32 | امکان پذیر است | من | سیگنال فعال سازی داده برای عملکرد رابط RGB |
| 33 | HSYNC | من | سیگنال همگام سازی افقی خطی |
| 34 | VSYNC | من | سیگنال همگام سازی عمودی فریم |
| 35 | RDX | من | پين ورودي سيگنال استروب رو بخون |
| 36 | WRX | من | پین ورودی سیگنال استروب بنویسید |
| 37 | DCX | من | سیگنال را انتخاب کنید |
| 38 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
| 39 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 40 | IM0 |
من |
لطفا به صفحه چهارم مراجعه کنید، حالت رابط MCU را انتخاب کنید |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | من | آنود LED |
| 45 | LED_K1 | من | کاتود LED |
| 46 | LED_K2 | من | کاتود LED |
| 47 | LED_K3 | من | کاتود LED |
| 48 | LED_K4 | من | کاتود LED |
ویژگی های چراغ های LED
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80mA |
| جریان عرضه | اگه | - | 80 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - |
| شدت نور برای LCM |
- |
- | 350 | - | Cd/m2 | اگر=80mA |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80 mA |
| رنگ روشنایی | سفید | |||||

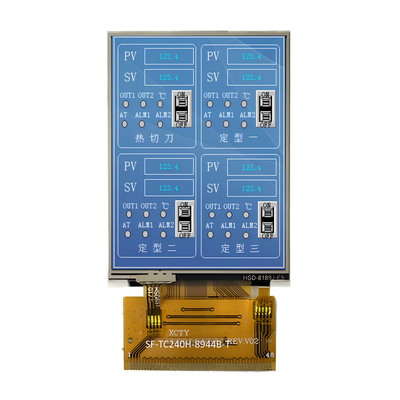

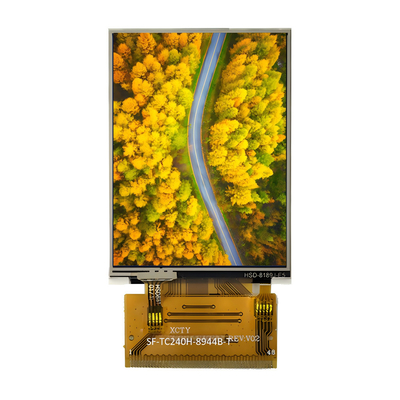

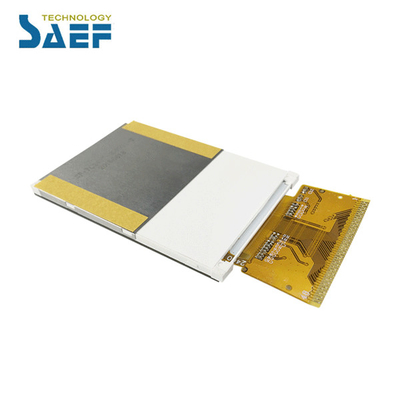

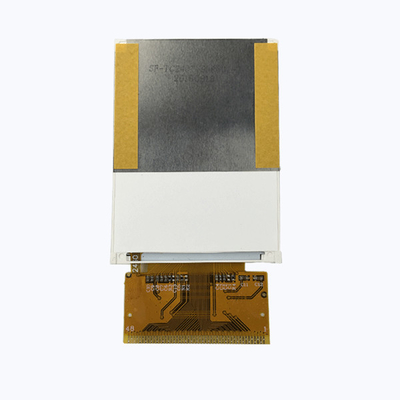

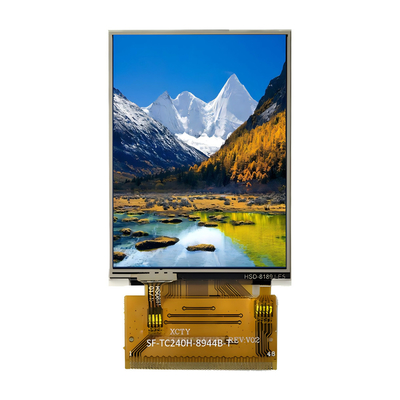

تصویر محصول
